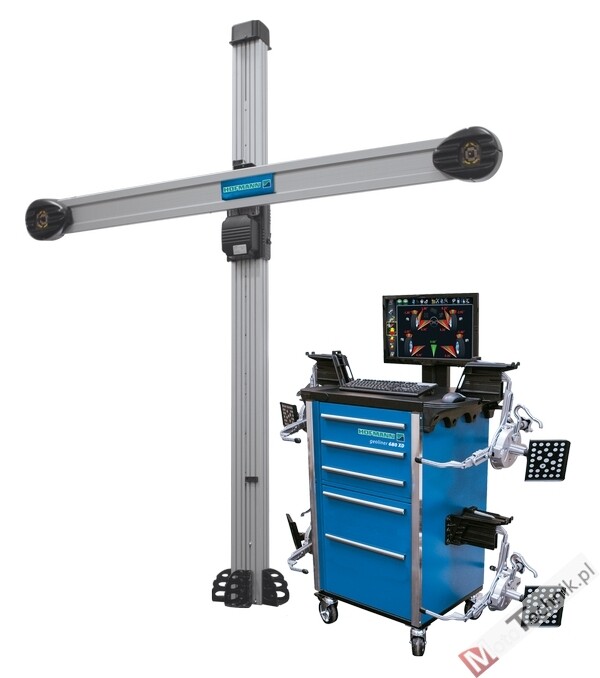

HOFMANN Geoliner 670 Lift XD / XD TT

Urządzenie do pomiaru i regulacji geometrii kół Hofmann Geoliner 670 Lift XD - technologia 3D XD

Urządzenie do pomiaru i regulacji geometrii kół HOFMANN Geoliner 670 XD jest jednym z nowszych osiągnięć w dziedzinie pomiaru i ustawiania geometrii.  Wykorzystując zaawansowaną technologię bazującą na trójwymiarowej matrycy Geoliner 670 Lift XD jest w stanie wykonać pełen pomiar geometrii kół w czasie do 5 minut. Dodatkowo, dzięki rzeczywistej analizie obrazu w układzie trójwymiarowym (system 3D) nie jest potrzebne przeprowadzanie klasycznej kompensacji bicia obręczy.

Dzięki zastosowaniu systemu 3D urządzenie wyposażone jest w specjalne pasywne głowice refleksyjne wykonane z kompozytów i nie zawierają żadnych komponentów elektronicznych. Eliminuje to ryzyko uszkodzenia głowicy poprzez jej upuszczenie. Nie ma także żadnych kabli pomiędzy jednostką sterującą, a głowicami. Łączność jest bezprzewodowa. Kolejną, ważną zaletą systemu 3D jest brak konieczności posiadania wypoziomowanego stanowiska kontrolnego. Urządzenie kalibrowane jest do powierzchni, gdzie wykonywane są pomiary.

Geoliner 670 Lift XD jest także niezwykle prostym, intuicyjnym w obsłudze urządzeniem. W trakcie procedury pomiarowej przejście z jednego do następnego etapu następuje automatycznie, operator śledzi i wykonuje jedynie zalecenia wyświetlane na monitorze urządzenia. Posiada kompletne dane techniczne pojazdów oraz informacje związane z pojazdami, które wspomagają użytkownika w pracy z nawet mniej  popularnymi pojazdami. Specyfikacje ma niemal wszystkie modele aut z ostatnich 25 lat.

Cechy:

• przesuwna konstrukcja z zamocowanymi kamerami (płynne ustawianie położenia od 0 do 2 m) i nabudowanym terminalem operacyjnym
• mobilny pulpit sterujący ze skrytką na drukarkę, zamykaną szafką na komputer, w której też można przechowywać inne potrzebne części
• 19" panoramiczny TFT monitor
• komputer z systemem operacyjnym Windows i standardowymi programami użytkowymi
• zestaw 4 luster refleksyjnych z magnetyzowymi uchwytami na koła 11" - 22"
• prosta i szybka obsługa dla osiągnięcia precyzyjnych wyników
• kompletna i aktualna baza danych producenta
• dzięki programowi EZ Toe ® ustawianie zbieżności przy skręconych kołach proste i wygodne
• określenie wymiarów pojazdu "na żywo"
• samowspomagający program z grafiką animacyjną 3D
• błyskawiczne zestawienie wszystkich wyników pomiarów w układzie 3D
• bezprzewodowe przekazywanie danych poprzez Bluetooth
• urządzenie i akcesoria łatwe i proste w konserwacji
• dane pojazdu z wartościami granicznymi
• standardowe wyposażenie: blokada pedału hamulca, blokada kierownicy

 Mierzone parametry / charakterystyka:

• zbieżność połówkowa,
• zbieżność całkowita,
• kąt pochylenia koła,
• kąt wyprzedzenia sworznia zwrotnicy,
• kąt pochylenia sworznia zwrotnicy,
• kąt odchylenia geometrycznej osi jazdy,
• różnica kątów skrętu kół,
• maksymalne kąty skrętu kół,
• przesunięcie kół,
• różnica rozstawu kół, osi
• Zakres pomiarowy - zbieżność ± 2,5 °
• Zakres pomiarowy - kąt pochylenia ± 13 °
• Zakres pomiarowy - kąt WSZ + 27 °
• Zakres pomiarowy - kąt PSZ + 27 °
• Zakres pomiarowy - przesunięcie 500 mm
• Rozdzielczość wskazań 0,01 °
• Dokładność pomiarów ± 1,2'
• Temperatura pracy 0 - 50 °C

Standardowe wyposażenie:

• Podnośnik belki z kamerami (poziom pracy 0 - 2,0 m) z dwiema kamerami lub podwójne wysokie/niskie słupy,
• Komputer PC ze standardowym oprogramowanie, bazą pojazdów i systemem operacyjnym Windows®,
• 22’’ panoramiczny monitor TFT,
• Drukarka kolorowa DIN A4,
• Głośniki,
• Uchwyt kierownicy,
• Blokada pedału hamulca,
• 4 uchwyty na koła 11’’- 22’’ z tarczami. (możliwość wyboru uchwytów typ uniwersalny AC100 lub typ samocentrujący AC400)

Wyposażenie opcjonalne:

• obrotnice mechaniczne
• obrotnice mechaniczne o regulowanej wysokości
• płyty odprężne
• uchwyty specjalne

Oprogramowanie:

• w wersji Geoliner 670 Lift XD - oprogramowanie Pro42 Gold
• w wersji Geoliner 670 Lift XD TT - oprogramowanie Pro42 Gold. W wyposażeniu: obrotnice, zmieniono monitor na 24",
