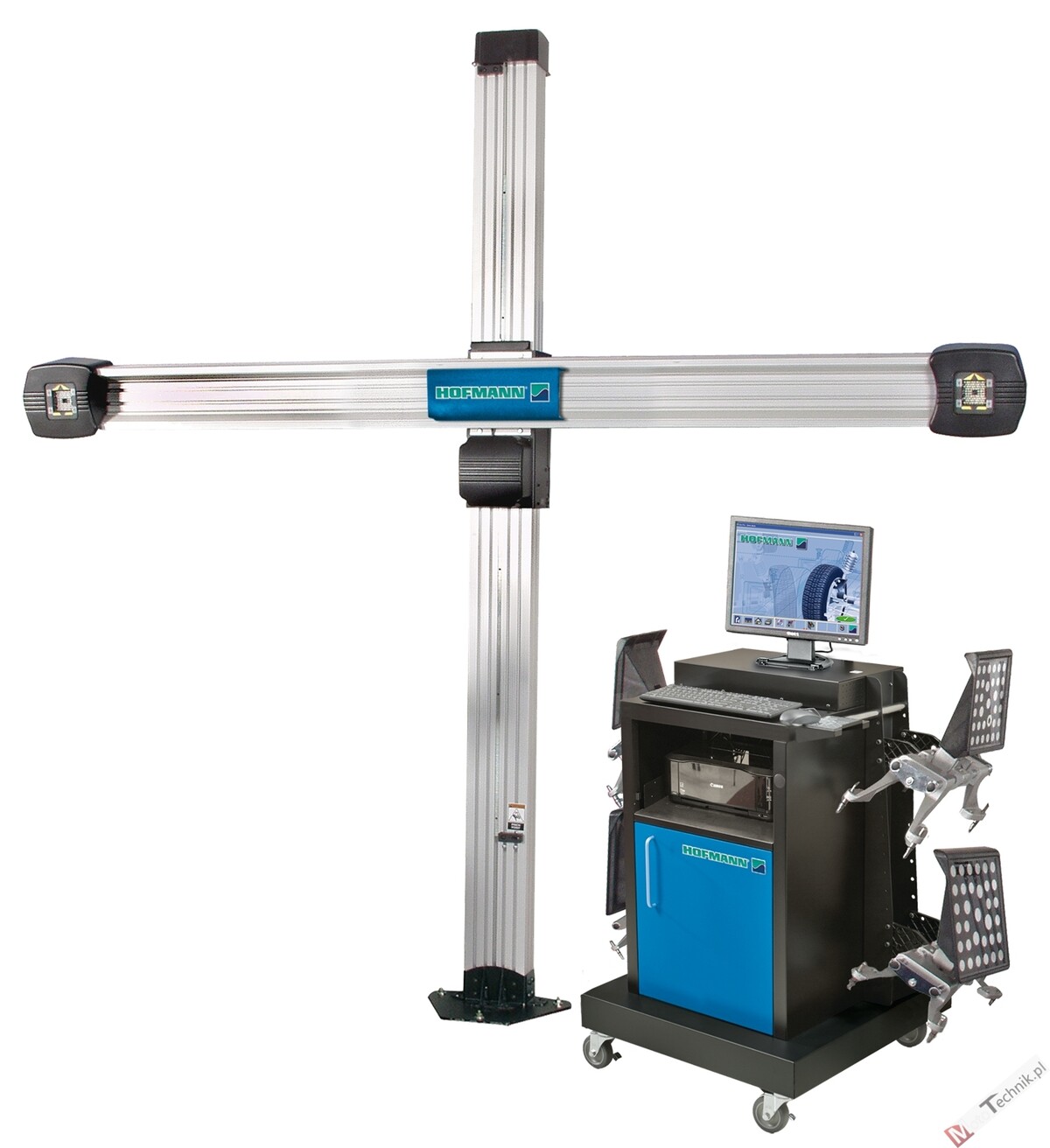

Urządzenie do pomiaru i regulacji geometrii kół Hofmann Geoliner 650 xD Lift- technologia 3D
Urządzenie do pomiaru geometrii kół 3D Geoliner 650 xD Lift należy do najnowszej gamy urządzeń Hofmanna nowej generacji. Urządzenie to jest łatwe w obsłudze i tym samym skraca czas pomiarów oraz zwiększa efektywność warsztatu. Geoliner 650 Lift oferuje technologię 3D, opartą o potężnej jakości kamery, które zapewniają bardzo dokładne pomiary w czasie rzeczywistym, a w połączeniu z bogatą bazą danych, pozwalają w kilka minut przekazać pełny odczyt geometrii kół pojazdu Wszystkie najważniejsze kąty zawieszenia pojazdu mogą być zmierzone w szybki i prosty sposób za pomocą dedykowanej procedury pomiarowej. urządzenie to jest łatwe w użyciu również dla tych, którzy nie są zaznajomieni z technologią 3D - proste 3 kroki:
Zamocuj zaciski na kołach
Przetocz pojazd w przód i w tył
Sprawdź odczyty na monitorze
Innowacyjna i kompaktowa konstrukcja pozwala użytkować go nawet w małych garażach i warsztatach, a kompaktowy i ergonomiczny pulpit sterujący może być zamocowany na słupie kamer lub stać obok. Specjalne pasywne głowice refleksyjne wykonane są z kompozytów, które nie zawierają żadnych komponentów elektronicznych. Dzięki tej konstrukcji wyeliminowane zostało niebezpieczeństwo uszkodzenia głowicy poprzez jej upuszczenie. Nie ma także żadnych kabli pomiędzy jednostką sterującą a głowicami - transmisja jest bezprzewodowa.
Uniwersalne zaciski do kół znajdują zastosowanie w szerokiej gamie pojazdów. Nie są potrzebne żadne dodatkowe adaptery do pomiaru pojazdów z niestandardowymi kołami. Średnica opon: 11" - 22".
Standardowe wyposażenie:

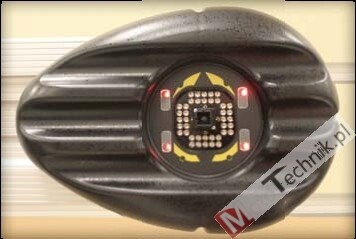

Podnośnik belki z kamerami (poziom pracy 0 - 2,0 m) z dwiema kamerami lub podwójne wysokie/niskie słupy,
Komputer PC ze standardowym oprogramowanie, bazą pojazdów i systemem operacyjnym Windows®,
19’’ panoramiczny monitor TFT,
Drukarka kolorowa DIN A4,
Głośniki,
Uchwyt kierownicy,
Blokada pedału hamulca,
4 uchwyty na koła 11’’- 22’’ z tarczami.
Wyposażenie opcjonalne:
obrotnice mechaniczne
obrotnice mechaniczne o regulowanej wysokości
płyty odprężne
uchwyty specjalne
Dane Techniczne:
Zastosowanie: na podnośniku 4 kolumnowym, nożycowym, kanale

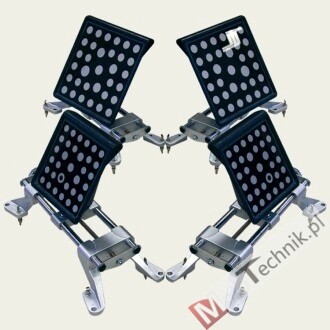

Pomiar danych: 3D XD - małe i lekkie targety do zamontowania w uchwytach AC100, dzięki małym rozmiarom, umożliwiają pracę geometrii 3D na podnośnikach 4 kolumnowych.
Wersja oprogramowania: Pro42 Silver
Małe targety XD: tak
Sterowanie elektryczne wysokością kamer: tak
Kompensacja przez przetaczanie ok. +/-20o: tak

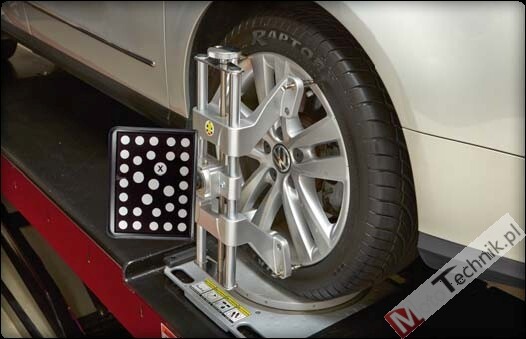

Uchwyty targetów montowane na obręczy: tak
Pomiar zbieżności połówkowej: tak
Pomiar zbieżności całkowitej: tak
Kąt pochylenia kół: tak
Kąt pochylenia sworznia zwrotnicy kół kierowanych: tak
Kąt wyprzedzenia sworznia zwrotnicy kół: tak
Wartość przesunięcia osi: tak
Nierównoległość osi: tak
Kąty max. skrętów kół: tak
Pomiar pochylenia koła przy zerowej zbieżności (wymóg Mercedesa): tak
Możliwość regulacji zbieżności przy skręconych kołach: tak
Pomiar krzywej zbieżności (wymóg VW i Audi): tak
Możliwość ustawienia ekranu startowego: tak
Możliwość ustawiania własnych procedur (kreatorów) pomiarowych: tak
Logowanie użytkownika zabezpieczone hasłem: tak
Możliwość drukowania własnych raportów i formularzy inspekcji: tak
Funkcja diagnozowania "narzekań kierowcy": tak
Diagnozowanie zachowania dynamicznego pojazdu: tak
Procedura szybkiego pomiaru i regulacji: tak
Pomiar podstawowych wymiarów zawieszenia: tak
Automatyczny pomiar wysokości zawieszenia: tak
Automatyczny pomiar wysokości zawieszenia: tak
Programy regulacyjne dla różnych typów zawieszeń: tak
Średnica felgi: uchwyt AC100 - 11-22"
Szerokość mierzonych rozstawów kół: 1219-2438 mm
Długość mierzonych rozstawów kół: 2007-4572 mm
Wyświetlacz: LCD TFT 22"
Zasilanie: 230V/50Hz
Numery katalogowe:
114-EEWAEU712G2 (wersja 650 XD - bez windy regulacyjnej)
114-EEWAEU712G1 (wersja 650 XD LIFT - z windą regulacyjną)
Gwarancja: 12 miesięcy (zapytaj o możliwość przedłużenia)
Oprogramowanie:
w wersji Geoliner 650 XD / Geoliner 650 XD Lift - oprogramowanie Pro42 Silver z dodatkowymi zaawansowanymi funkcjami pomiaru. W wyposażeniu zmieniono monitor na 22" oraz zastosowano uchwyty na koła typu AC100. Pomiar w technologii XD
Właściwości oprogramowania Pro42 Silver:
kompensacje bicia koła poprzez przetaczanie
pomiary zbieżności, kąta wyprzedzenia, kąta
pochylenia, kąta max skrętu kół
Ez Toe pomiar zbieżności przy skręconych kołach
pomiar krzywej zbieżności (wymóg VW)
pomiar pochylenia koła przy zbieżności 0˚ (wymóg MB)
pomiar podstawowych wymiarów zawieszenia
procedura szybkiego pomiaru i regulacji
możliwość ustawienia własnych procedur pomiarowych
