Podnośnik stemplowy, elektro-hydrauliczny RAVAGLIOLI - RAV1110 NK przeznaczony do podejmowania pojazdów osobowych, SUV, terenowych i dostawczych o masie do 3500 kg.
Cechy podnośnika:

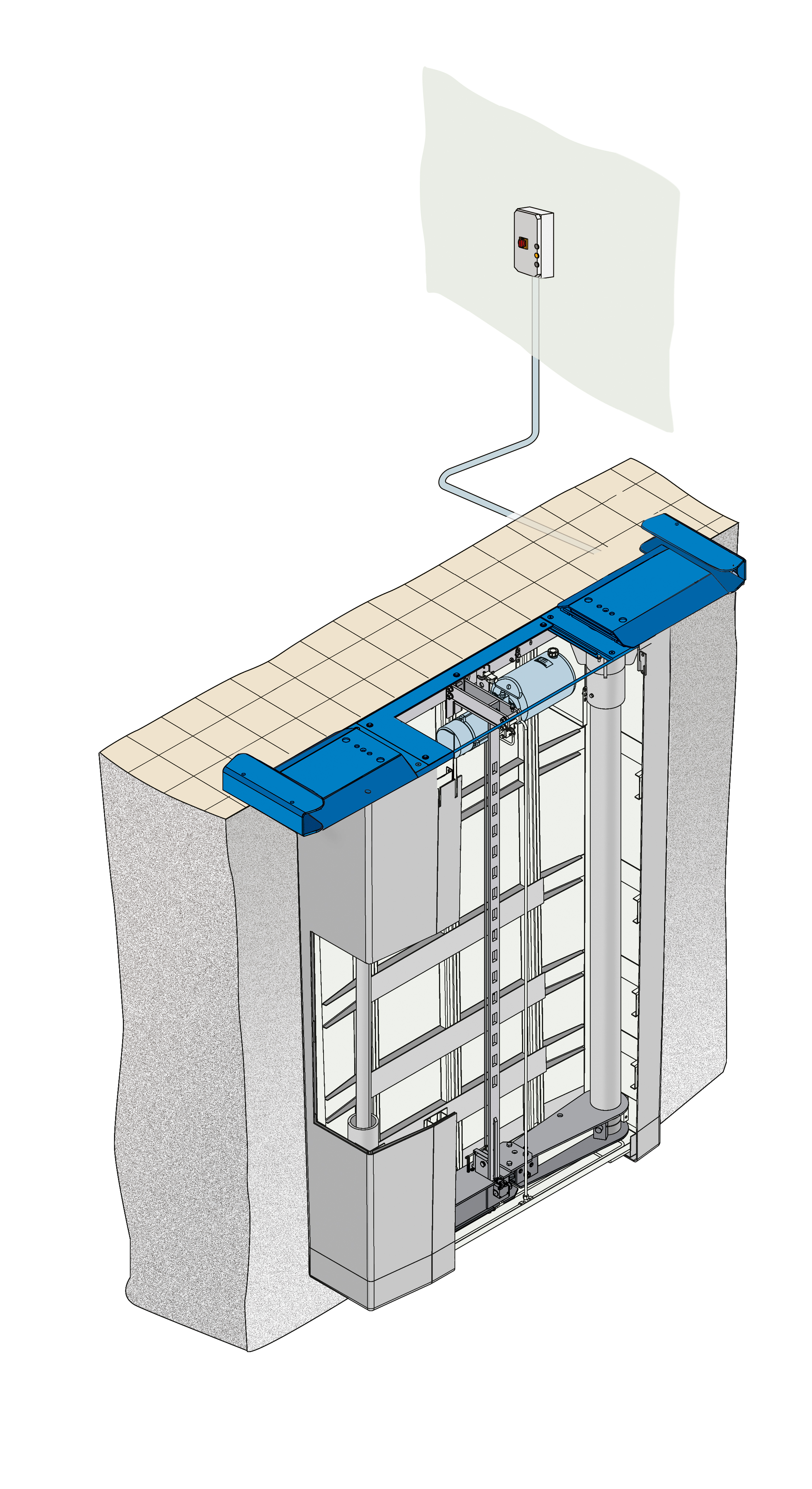

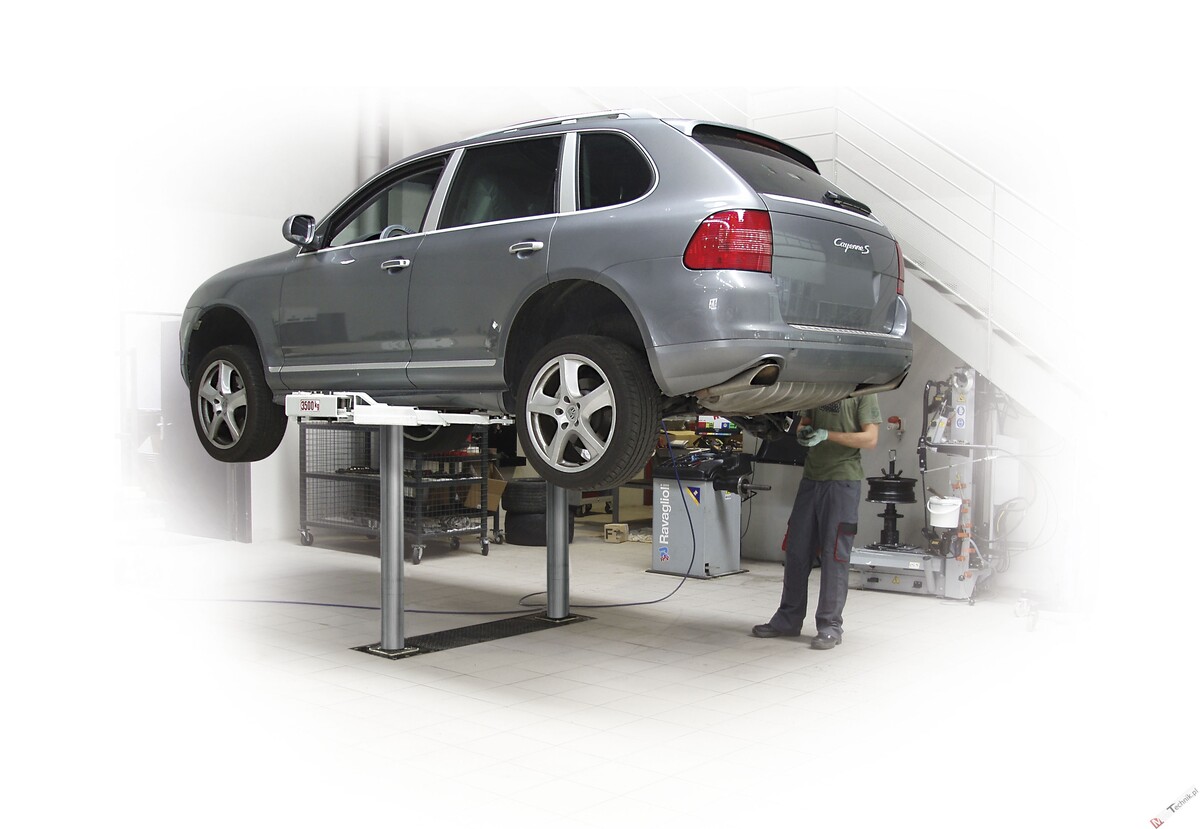

elektro-hydrauliczny podnośnik przeznaczony do instalacji w posadzce,
doskonała synchronizacja między cylindrami, niezależnie od rozkładu obciążeń,
mechaniczne zabezpieczenia blokujące z pneumatycznym uwalnianiem, zapewniają maksymalne bezpieczeństwo podczas podnoszenia jak i w pozycji stojącej.
wyposażony w zawór bezpieczeństwa aby zapobiec przeładowaniu lub w przypadku uszkodzenia cylindra podnoszącego,
wszystkie części hydrauliczne, mechaniczne i elektryczne wyprodukowane zgodnie z europejskimi normami bezpieczeństwa ESS.

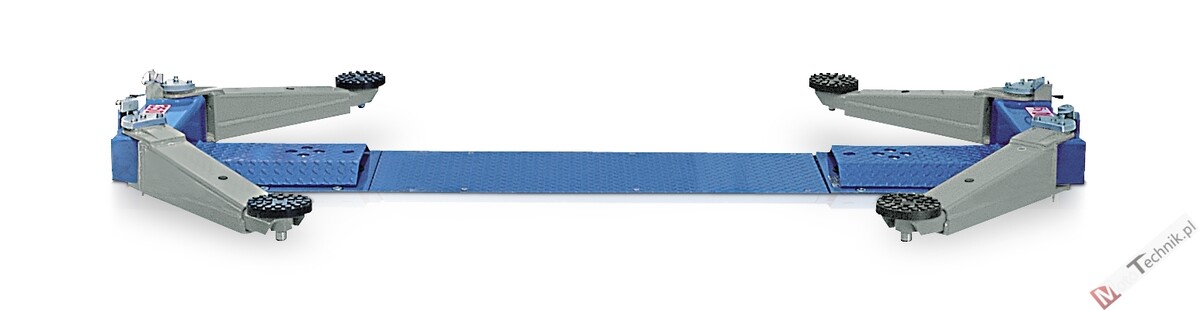

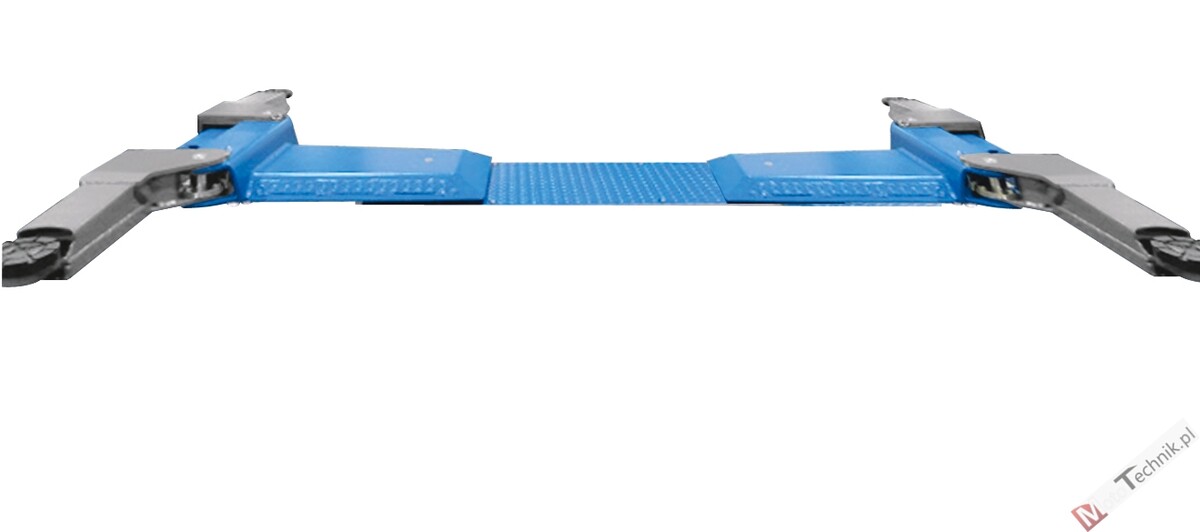

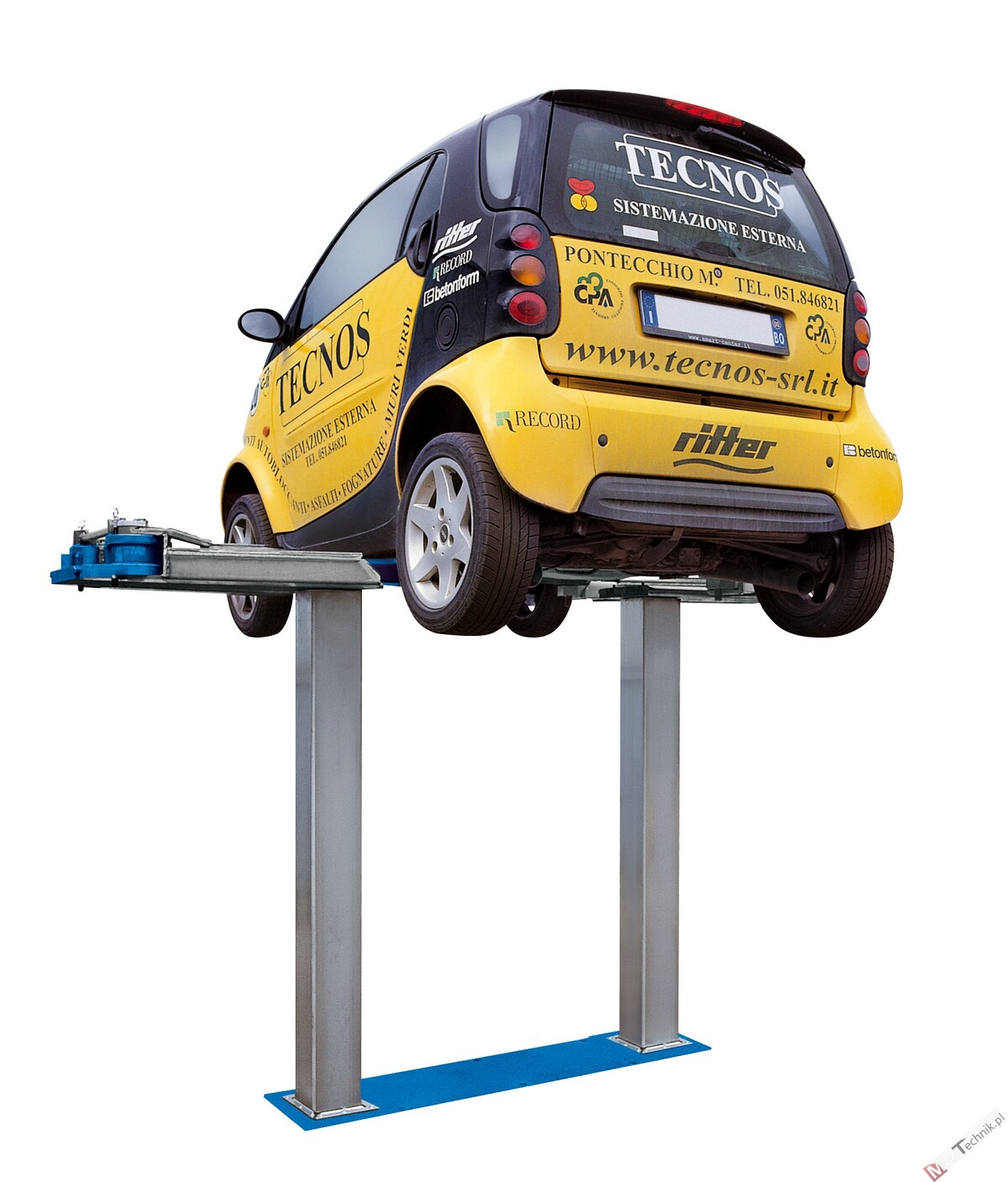

podnośnik z 4 ramionami podnoszącymi o niskim profilu równoległym do podłogi

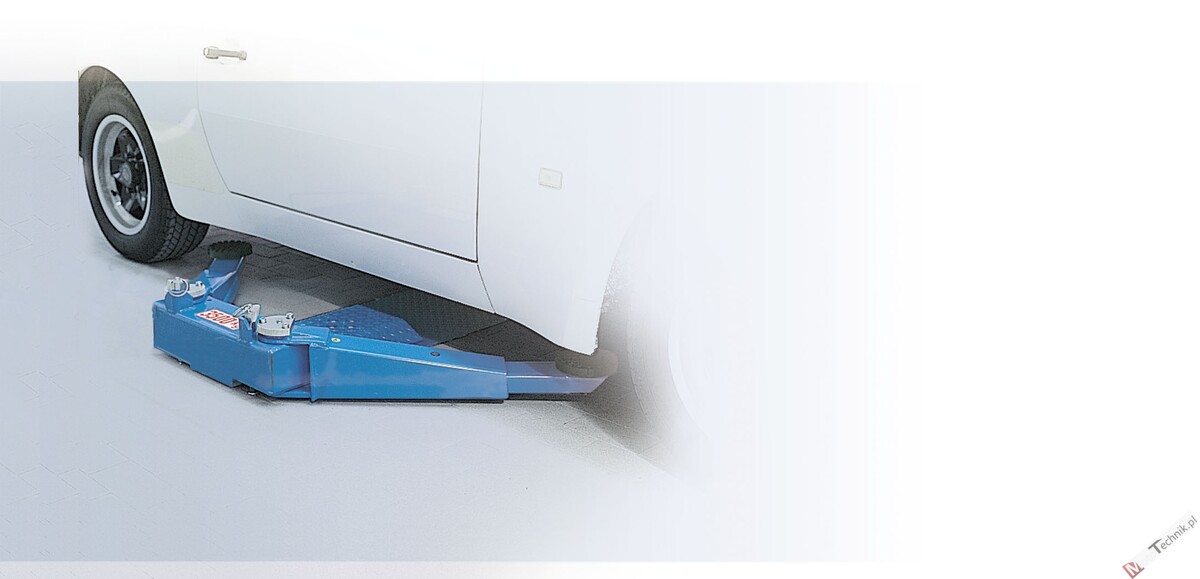

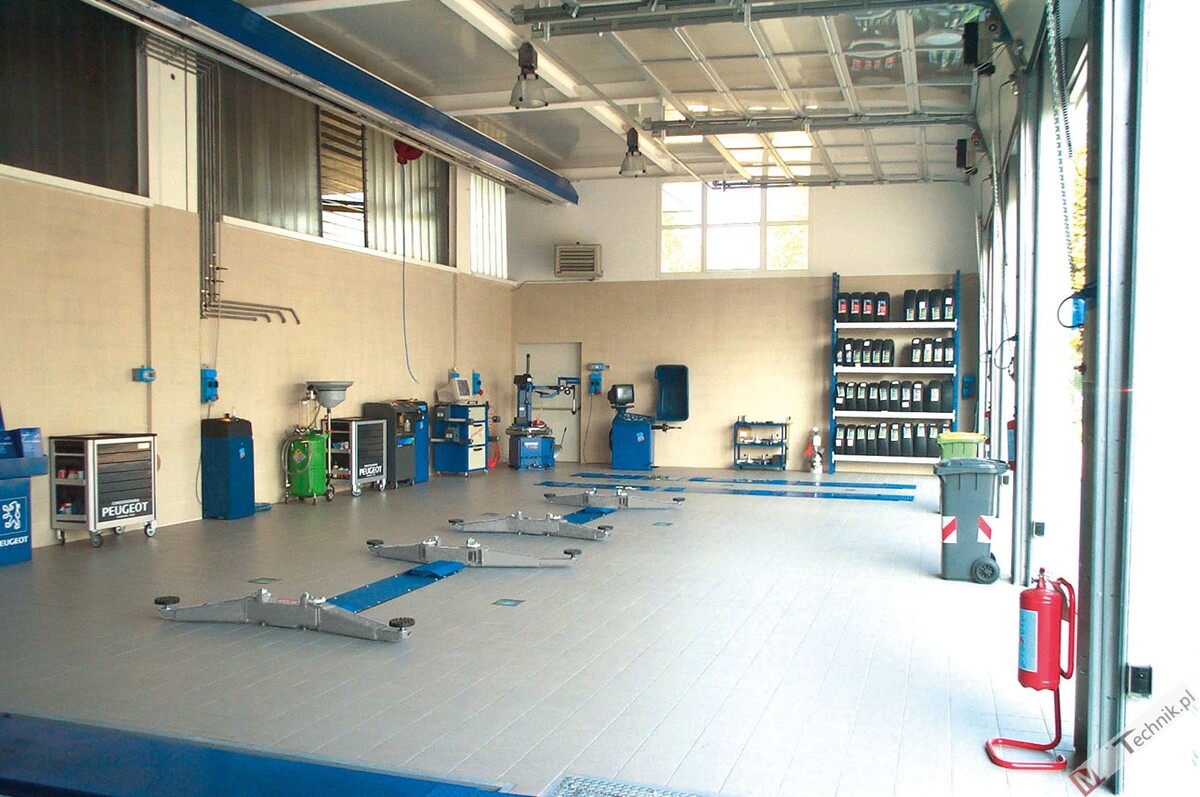

minimalna wysokość podejmowania = 95 mm

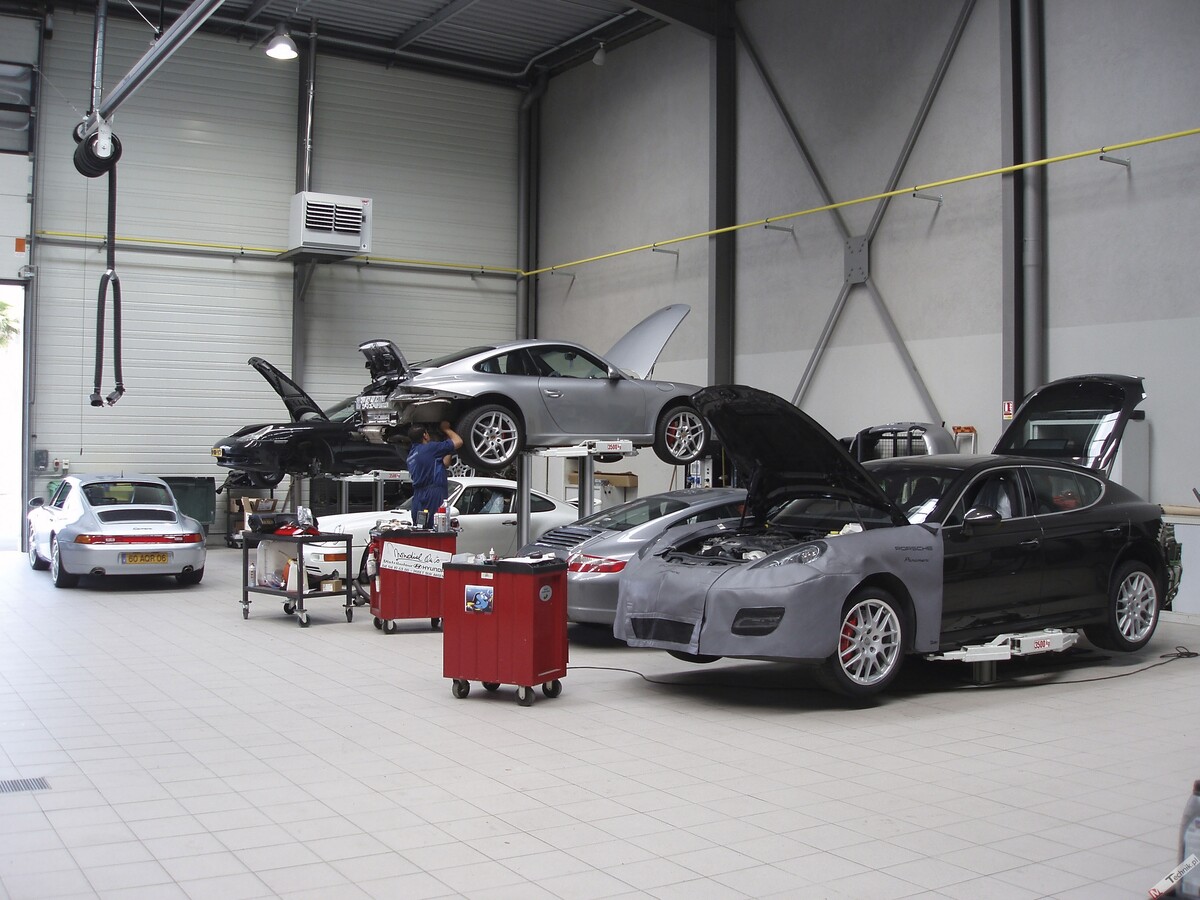

wolny dostęp do pojazdu z każdej strony

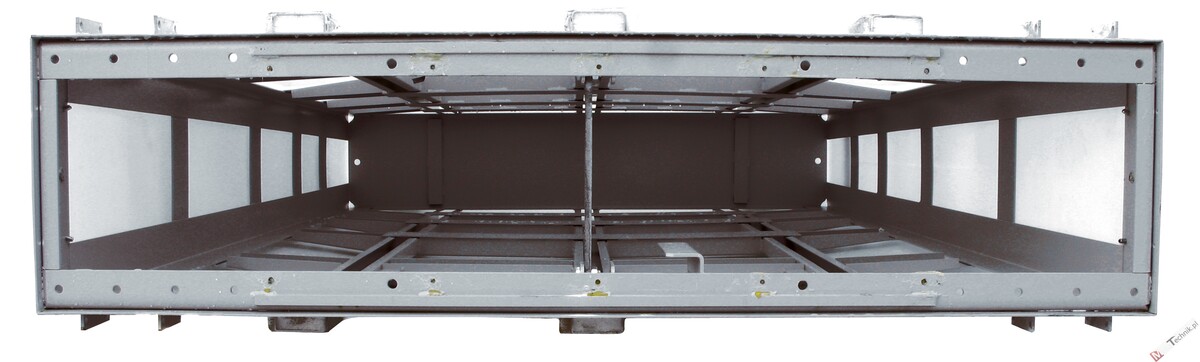

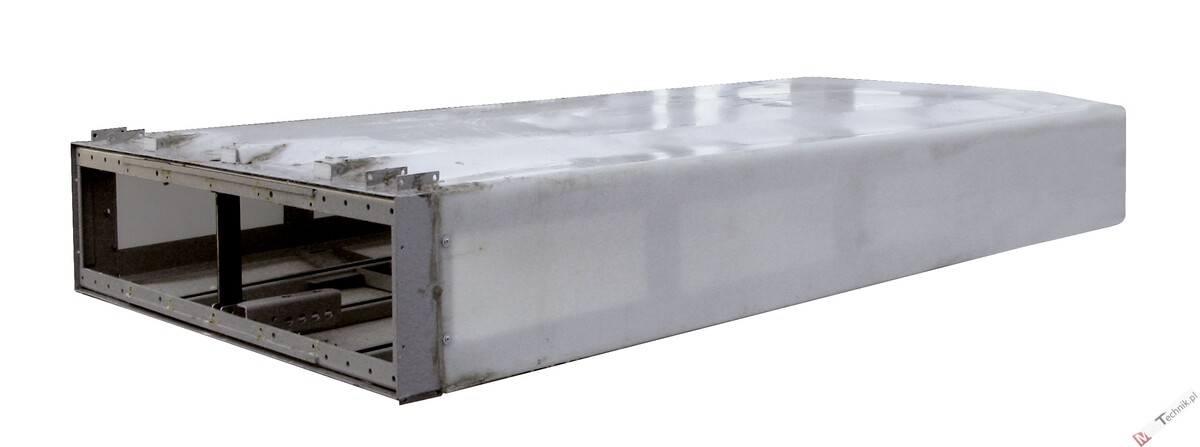

podnośnik osadzony w wodoszczelnej kasecie (rama stalowa cynkowan ogniowo w obudowie z twardego tworzywa)
w dolnej części ramy kasety znajduje się poprzeczka z podwójnym przegubem, aby wyeliminować wibracje
sterowanie podnośnika niskonapięciowe (24V)

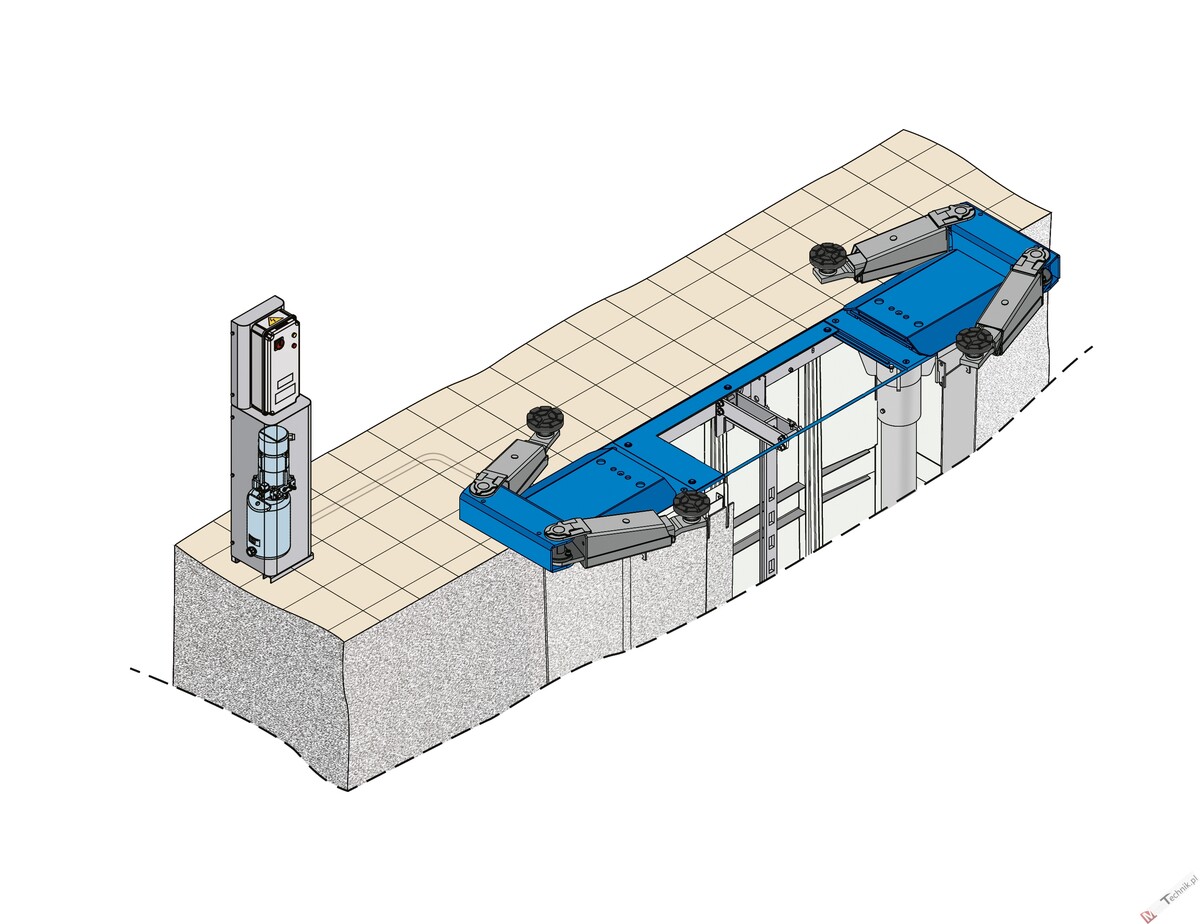

OPCJONALNIE: oddzielne sterowanie z zewnętrzną pompą hydrauliczną w wodoszczelnej obudowie - idealne rozwiązanie dla mokrych stref warsztau
DANE TECHNICZNE:
Obciążenie podnośnika:

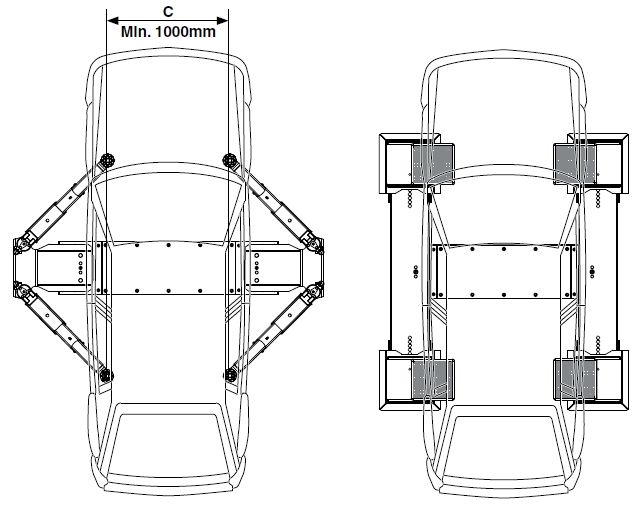

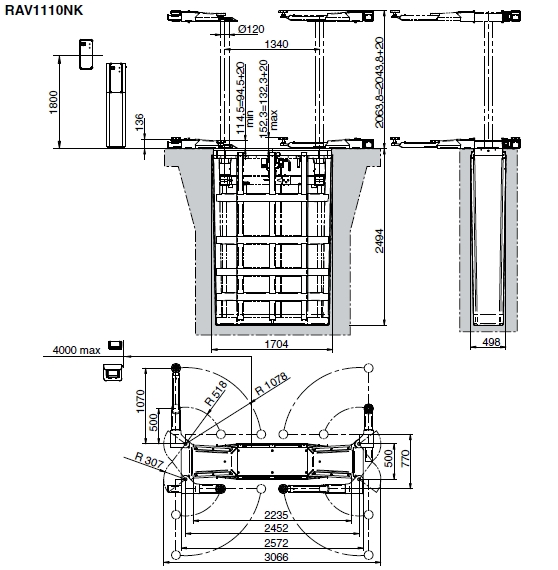

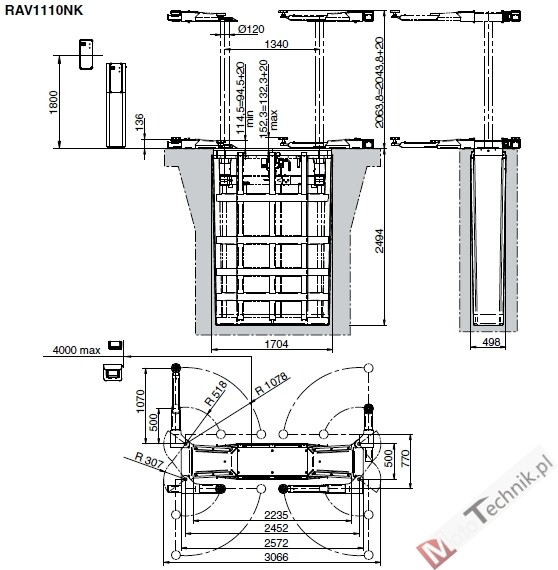

Wymiary podnośnika:
Wymiary kasety podnośnika:

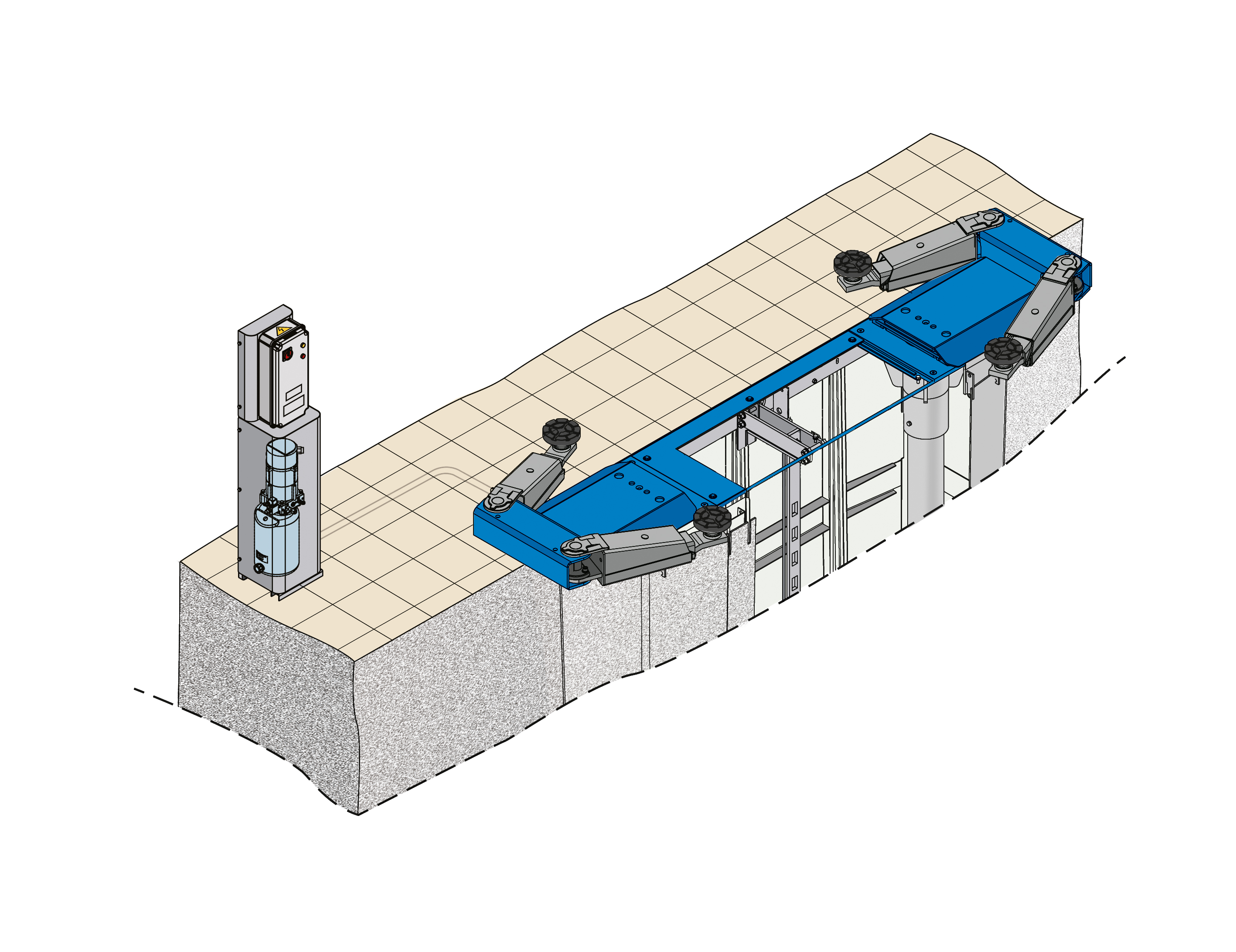

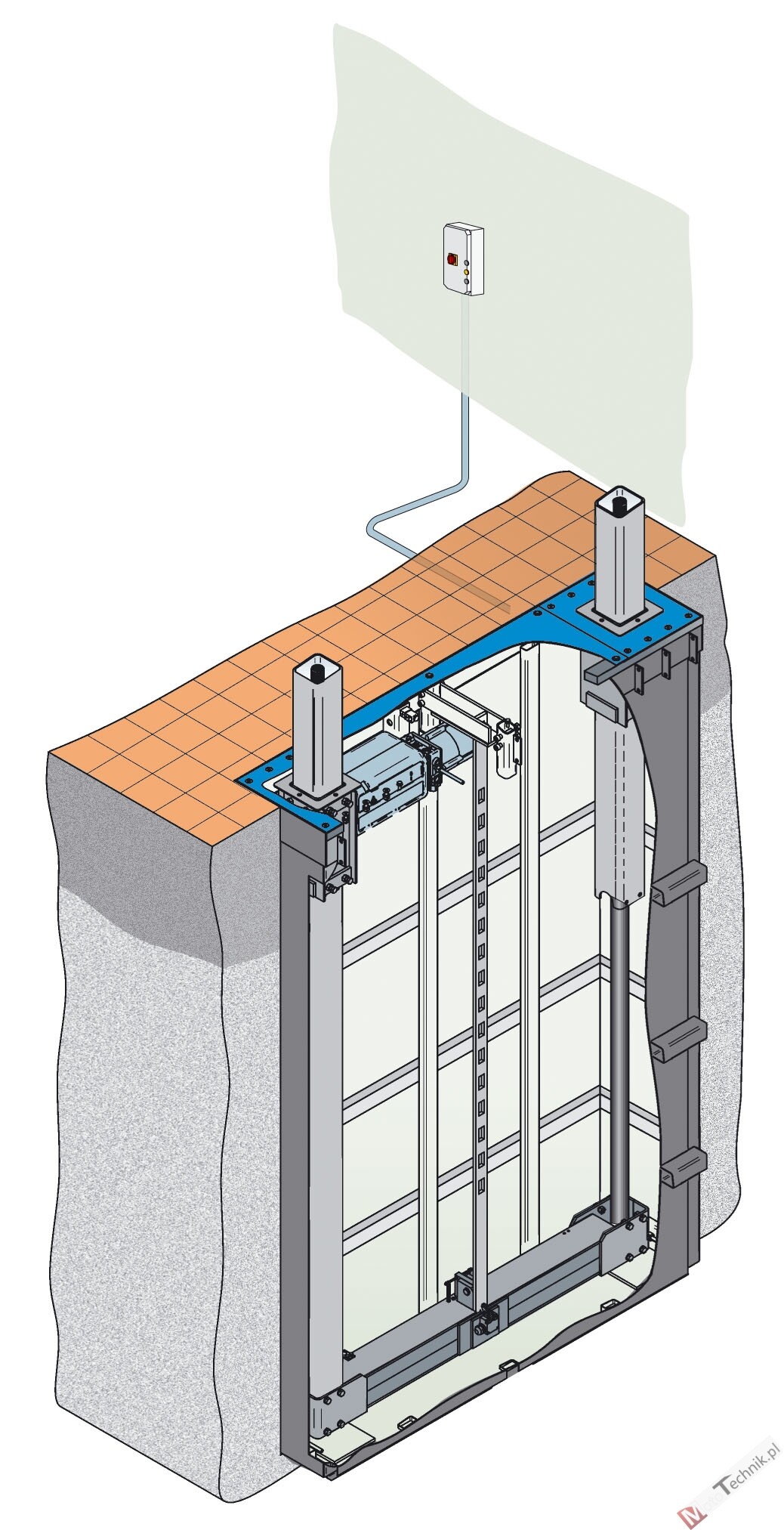

Posadowienie kasety podnośnika:

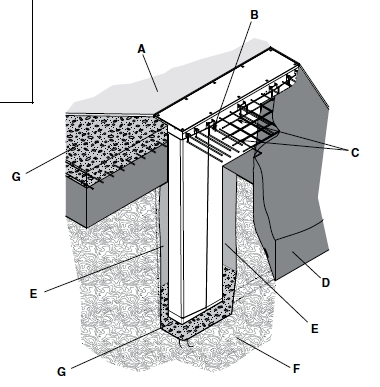

A - Poziom podłogi B - Druty ø 10x 50cm łączące kasetę i siatkę zbrojeniową C - Siatka zbrojeniowa zgrzewana ø4 / 150x150 mm D - Posadzka E - Wypełnienie piaskiem F - Istniejące podłoże G - Beton

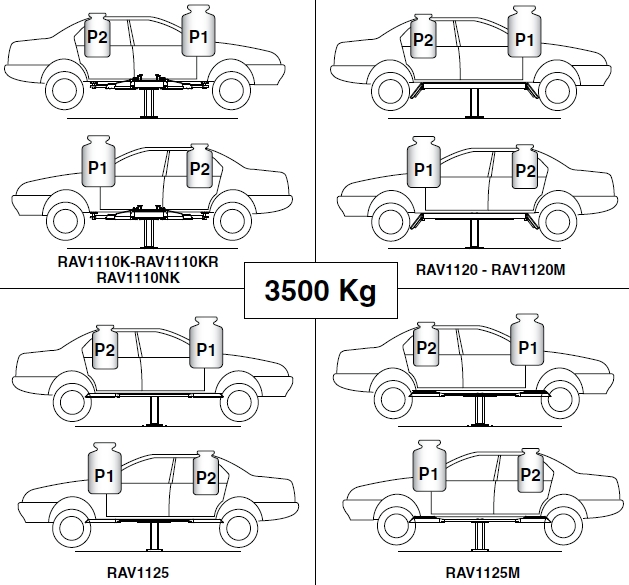

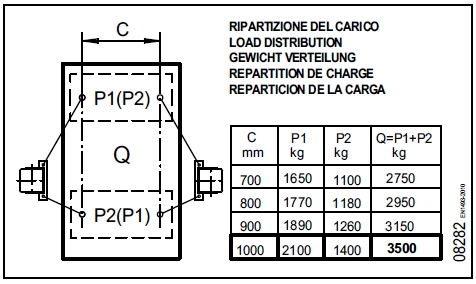

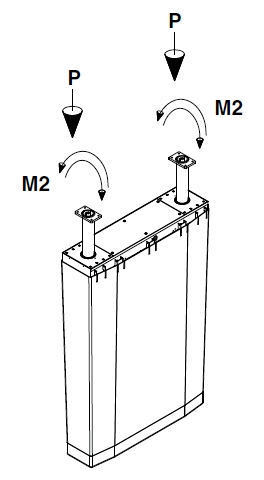

Siły działające na podnośnik / kasetę (rys. A):
Model
Udźwig
P (kg)
M2 (kgm)
Kaseta
RAV1110NK
3500
2185
945,5
S1110A5
RAV1110KR
3500
2145
657,5
S1110A5
RAV1120
3500
2135
722,5
S1110A5
RAV1120M
3500
2170
726
S1110A5
RAV1125
3500
2155
755,5
S1110A5
RAV1125M
3500
2225
695
S1110A5

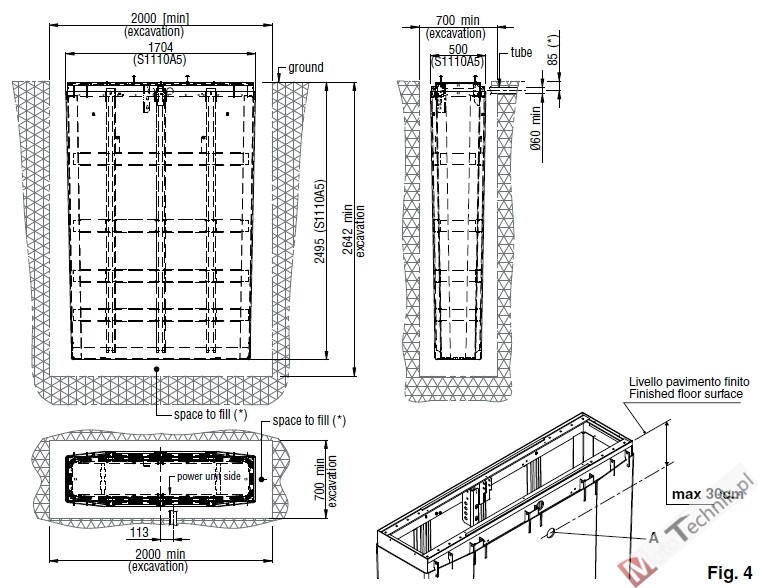

Wymagania do posadowienia podnośnika stemplowego RAVAGLIOLI:
Podnośnik powinien być zainstalowany na płaskim terenie, będącym w stanie obsłużyć obciążenia (zgodne z rys. A)
Minimalne wymagania podłoża:
a) klasa betonu C20 (dawniej B25) lub wyższy
b) minimalna grubość betonu odliczając inne okładzyny czy płytki150 mm.
c) zbrojenie górne i dolne wykonane ze zgrzewanej siatki Ø4 / 150x150 mm lub zbliżone, z oczkami nie mniejszymi niż 250 mm.
d) nośność podłoża nie niższa niż 1,3 kg/cm2 powinna być zapewniona na minimalnej powierzchni 4.00x1.50 m, w którym nie ma dylatacji lub cięcia. W górnej siatce zbrojeniowej powinna być zachowana ciagłość.
Ostrzeżenia ogólne:
minimalna nośność ziemi na dnie wykopu powinna być nie niższa niż 0.5 kg/cm2
“poziom podłogi” oznacza końcową posadzkę wliczając kafelki czy też inne wykończenie (rys. posadowienia).
nie ma zagrożenia spowodowanego innymi maszynami pracującymi w tym obszarze,
obszar, w którym zostanie zainstalowane urządzenie nie jest narażony na wybuchowe, żrące i / lub toksyczne materiały
odległość podnośnika od ścian i innych urządzeń musi wynosić co najmniej 70 cm.
miejsce instalacji powinno być tak dobrane, że operator ma widoczność na urządzenie i obszar pracy podnośnika
