Ravaglioli TD 8080 TWS CCD - Truck

ZAPYTAJ O CENĘ DLA CIEBIE

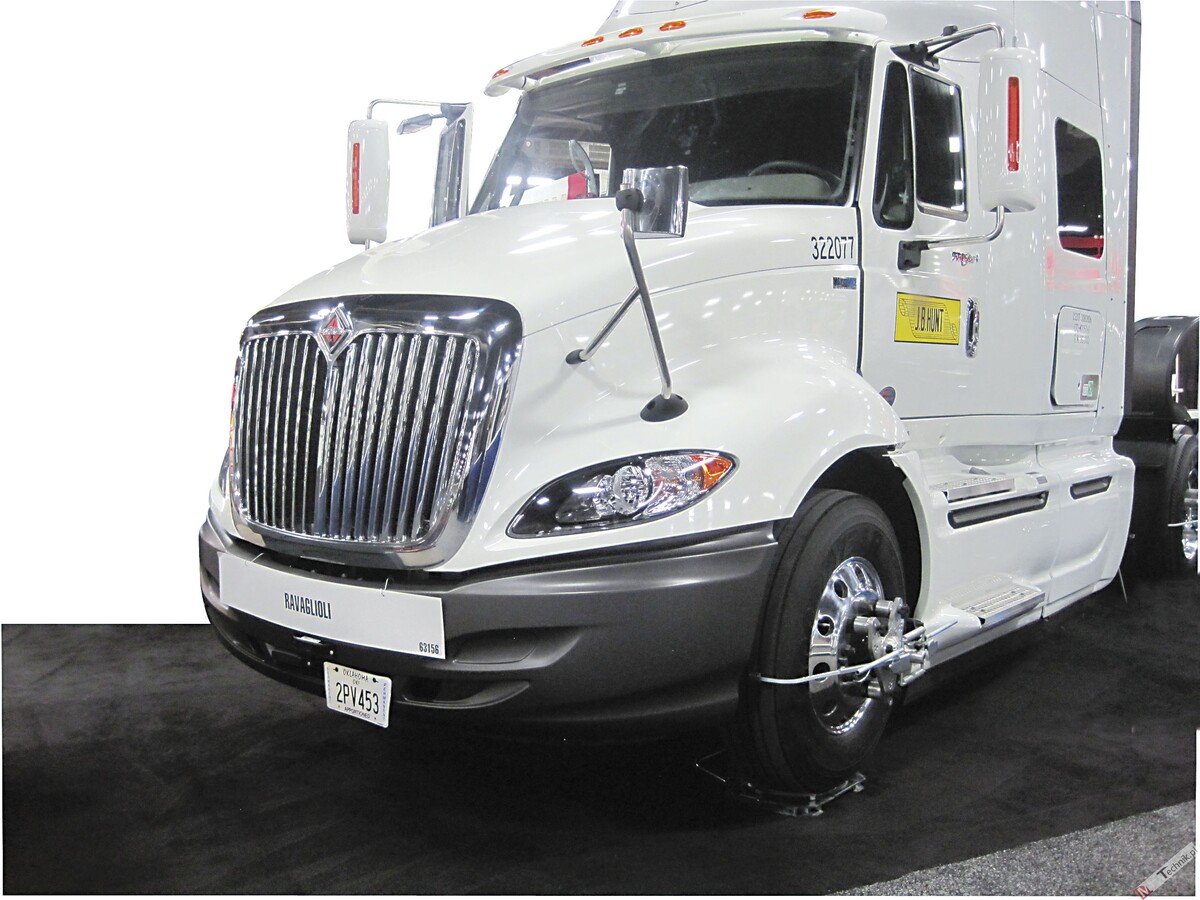

RAVAGLIOLI TD 8080 TWS - oparte na technologii CCD  i wyposażone w głowice z 8 czujnikami CCD - bezprzewodowe urządzenie do pomiaru i ustawiania geometrii kół w pojazdach ciężarowych, autobusach i samochodach dostawczych.

Urządzenie TD 8080 TWS przy zastosowaniu zacisków typ STDA92 umożliwia pominięcie procedury kompensacji bicia koła. Model ten wyposażony jest w 22'' monitor.

Wszystkie kąty i parametry mierzone są przez 4 głowice pomiarowe TWS wyposażone w 8 czujników CCD. Transmisja pomiędzy głowicami jest bezprzewodowa - podczerwień, natomiast do przesyłu danych do jednostki sterującej zastosowano technologię Bluetooth. Całość komunikacji jest bezprzewodowa co wpływa na komfort i bezpieczeństwo pracy.

Urządzenie nie nadaje się do kół samochodów osobowych (minimalne średnica koła = 760 mm)

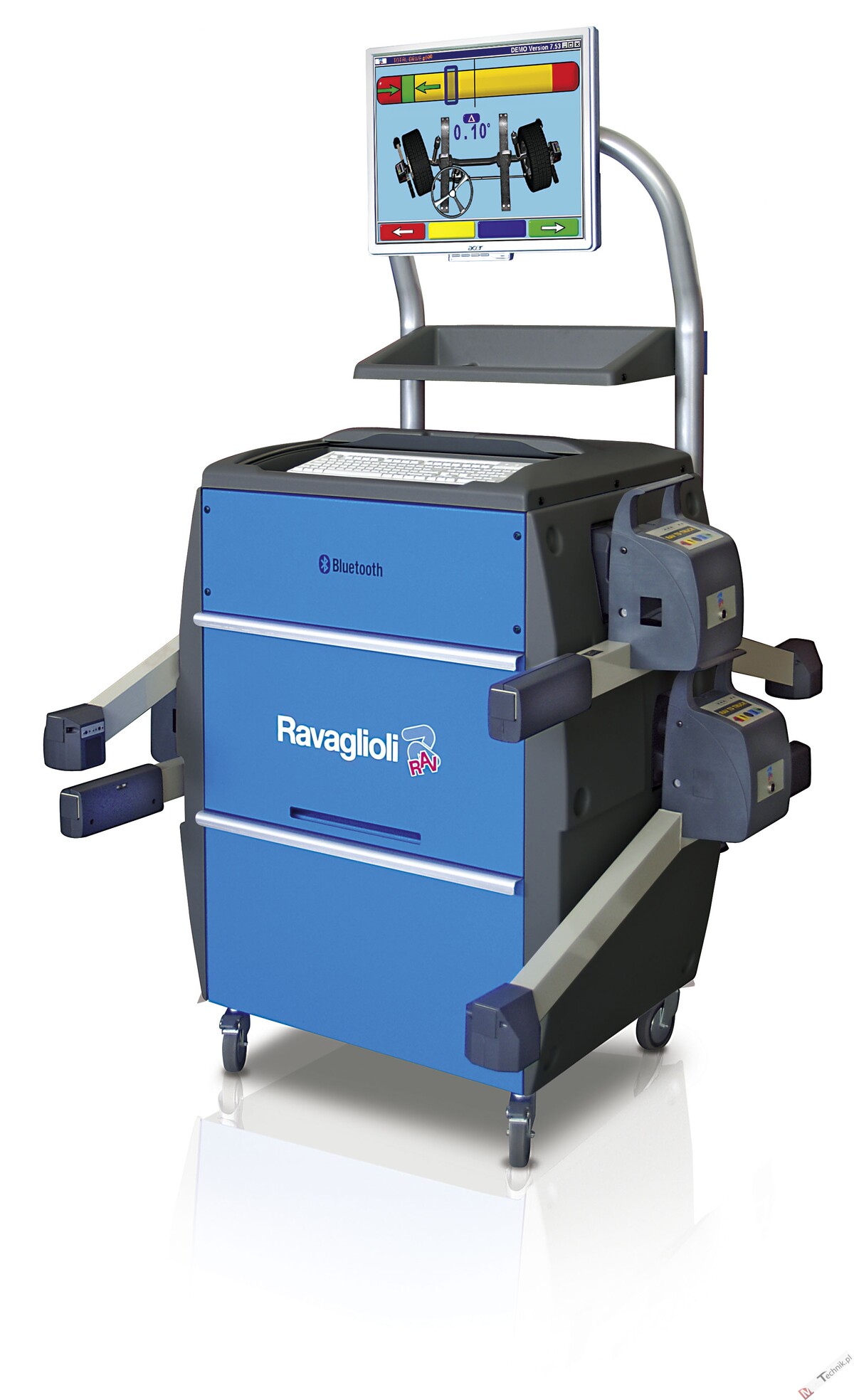

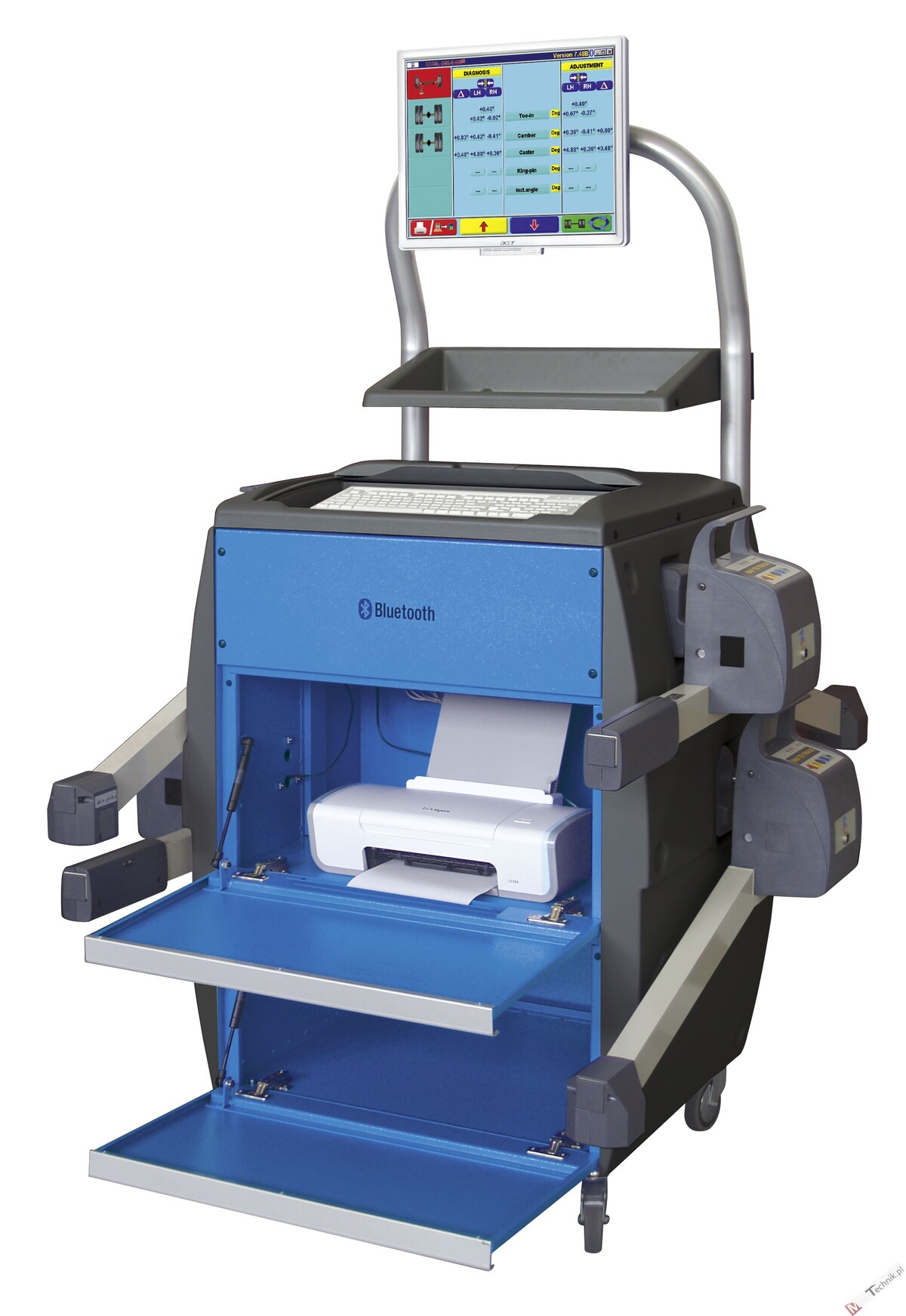

Jednostka sterująca (komputer) umieszczona jest w mobilnej szafce ułatwiającej przemieszczanie urządzenia w warsztacie. Szafka została zaprojektowana w ergonomiczny, przyjazny dla użytkownika sposób: wnęka i szuflada dla klawiatury, drukarka zabezpieczona jest przed zabrudzeniem dzięki szczelinie do wydruków, półka na osprzęt.

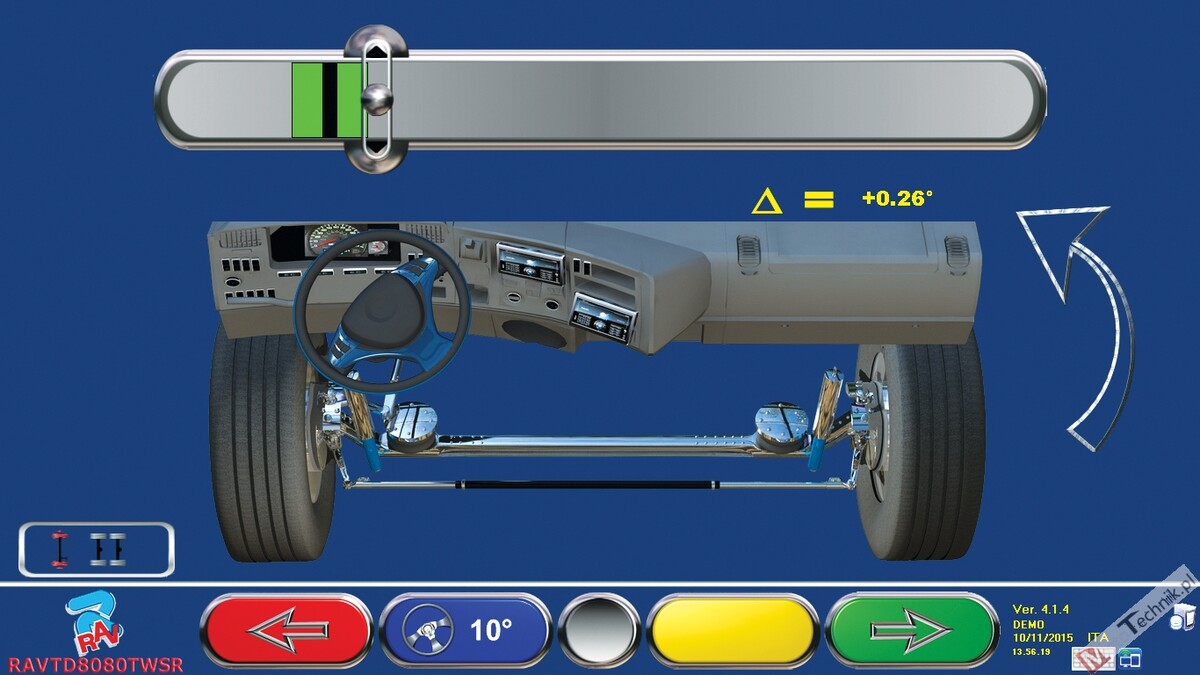

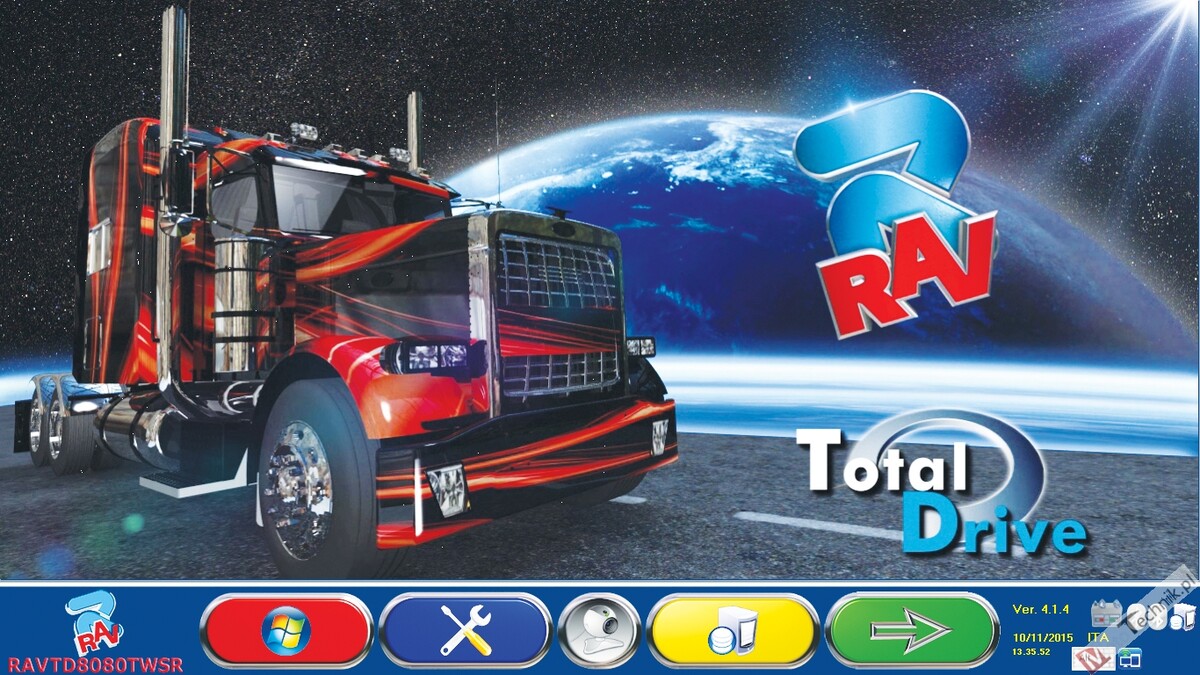

Oprogramowanie pracuje w środowisku Windows, posiada bazę danych z możliwością wprowadzania własnych danych. Obsługa oprogramowania jest intuicyjna i prosta (menu wj.polskim - program RAV Aligner).

Cechy:

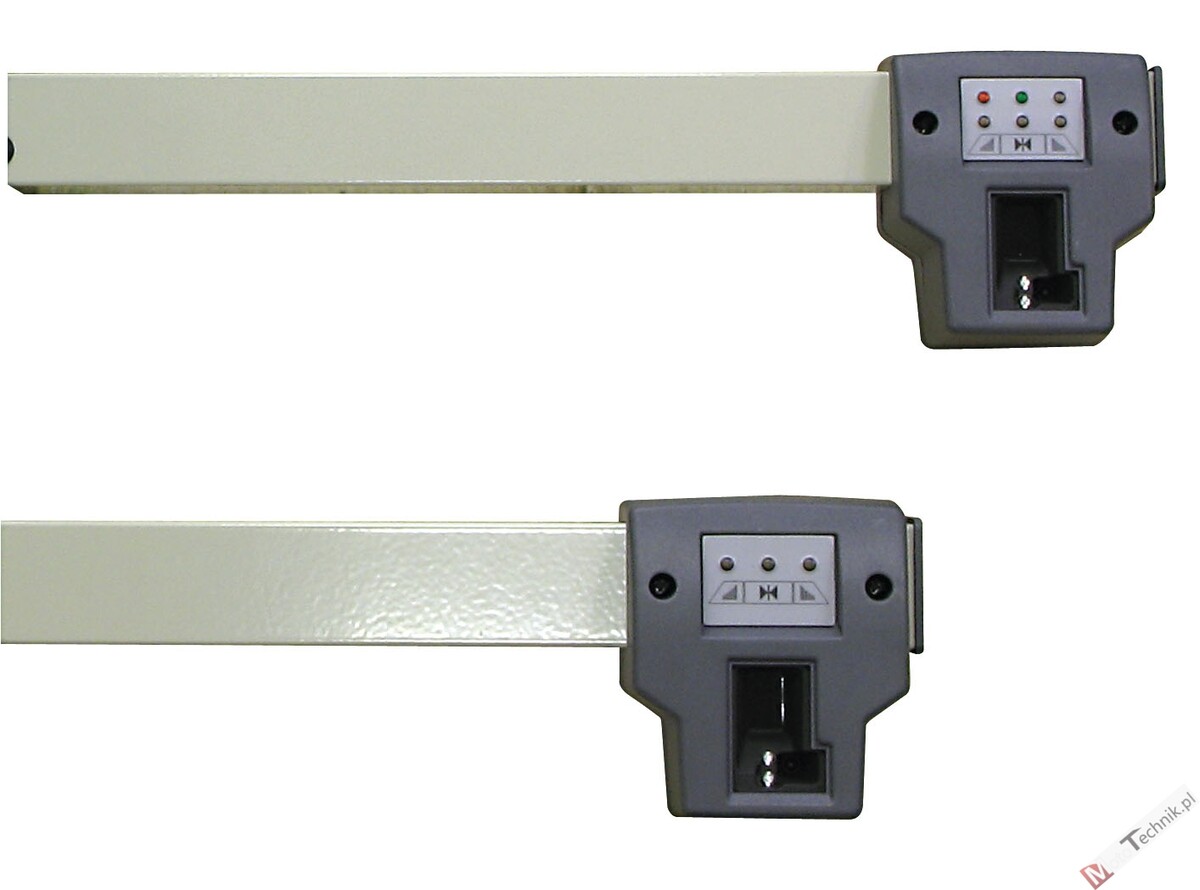

  • lekkie głowice TWS z prostą ramą zakończoną czyjnikami CCD
  • podwójny inklinometr, aby umożliwić KOLEJNĄ REGULACJĘ bez sterowania

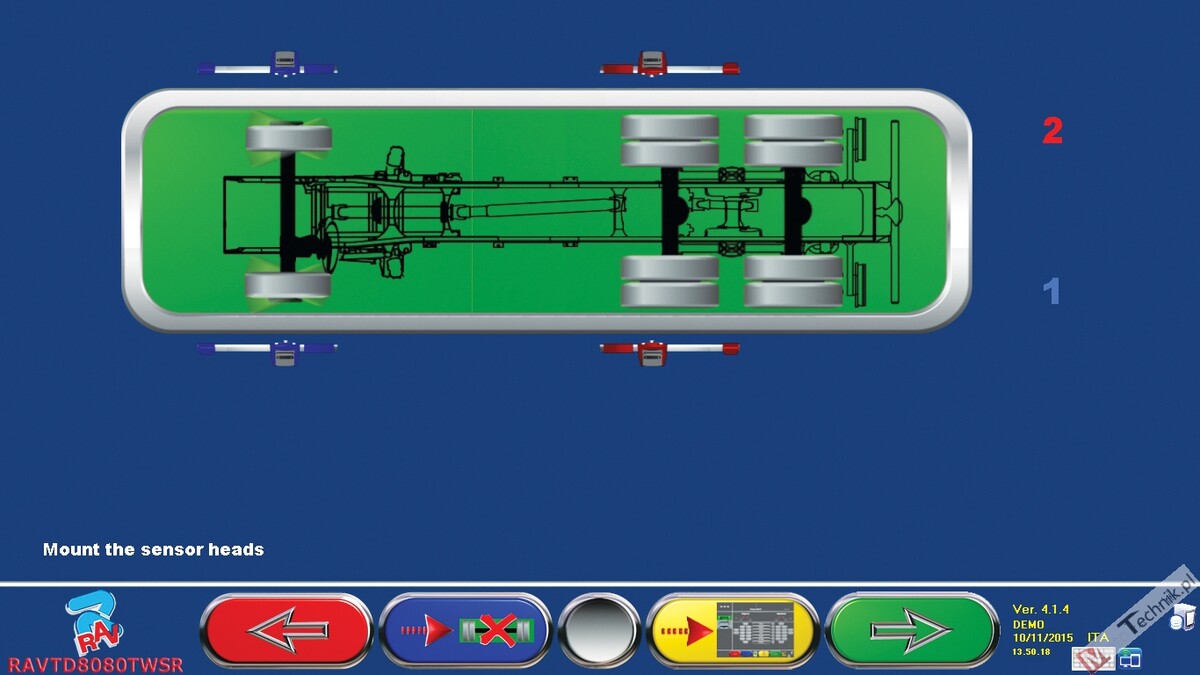

  • prosta, szybka i intuicyjna obsługa (animacje graficzne) oraz menu w j.polskim
  • oprogramowanie w środowisku Windows
  • baza danych pojazdów z możliwością wprowadzania własnych danych i aktualizacji
  • jednostka centralna umieszczona w ergonomicznej, mobilnej szafce
  • płaski monitor 22", drukarka zamknięta w szafce ze szczeliną (zapobiega zabrudzeniom) do wydruków
  • urządzenie pracuje na podnośniku, stałym podłożu i kanale
  • bezprzewodowa transmisja danych między głowicami oraz jednostką sterującą (Bluetooth)
  • przy zastosowaniu zacisków typu STDA92 można pominąć procedurę kompensacji bicia koła

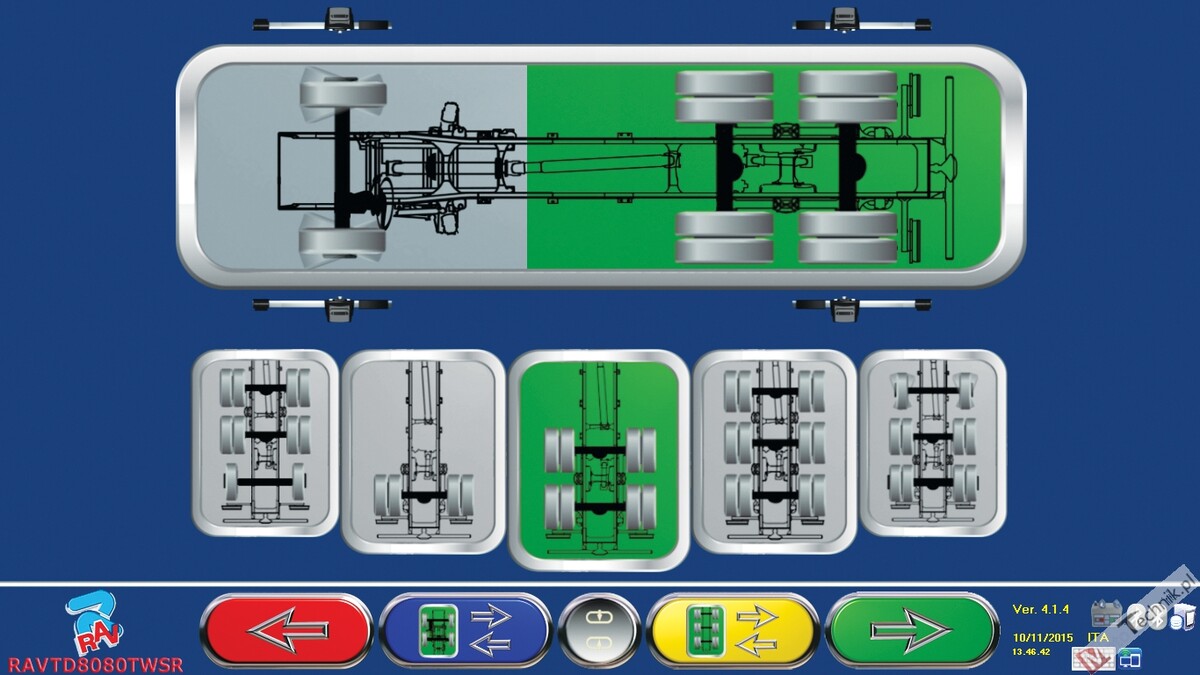

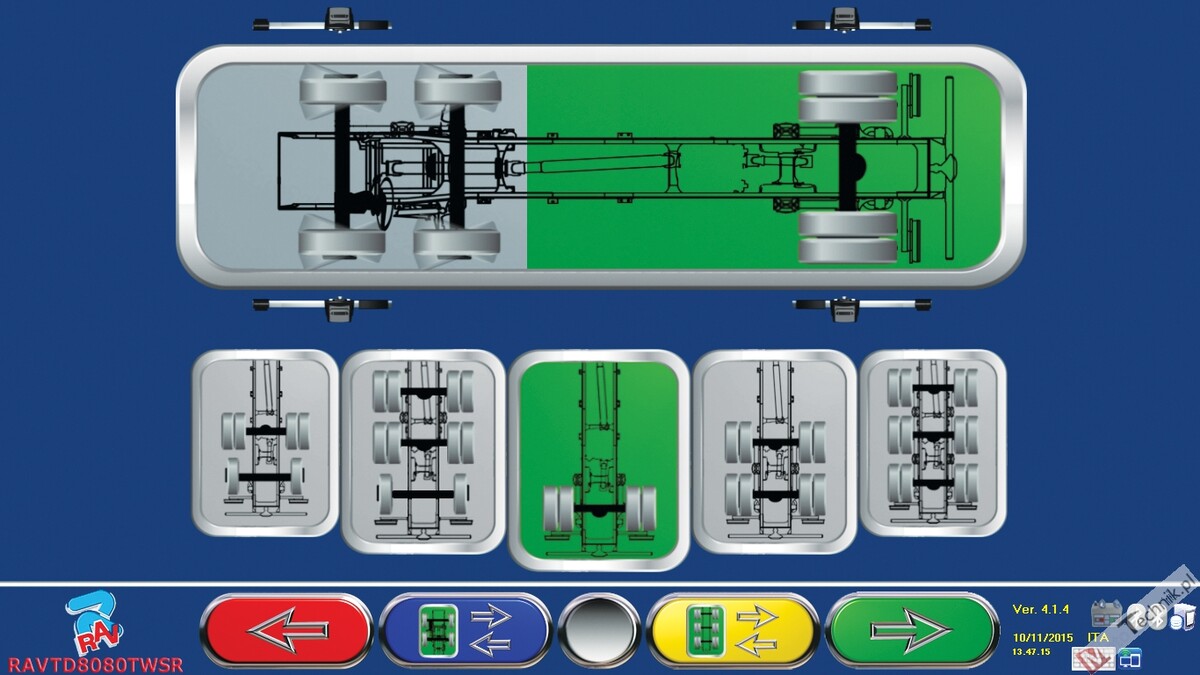

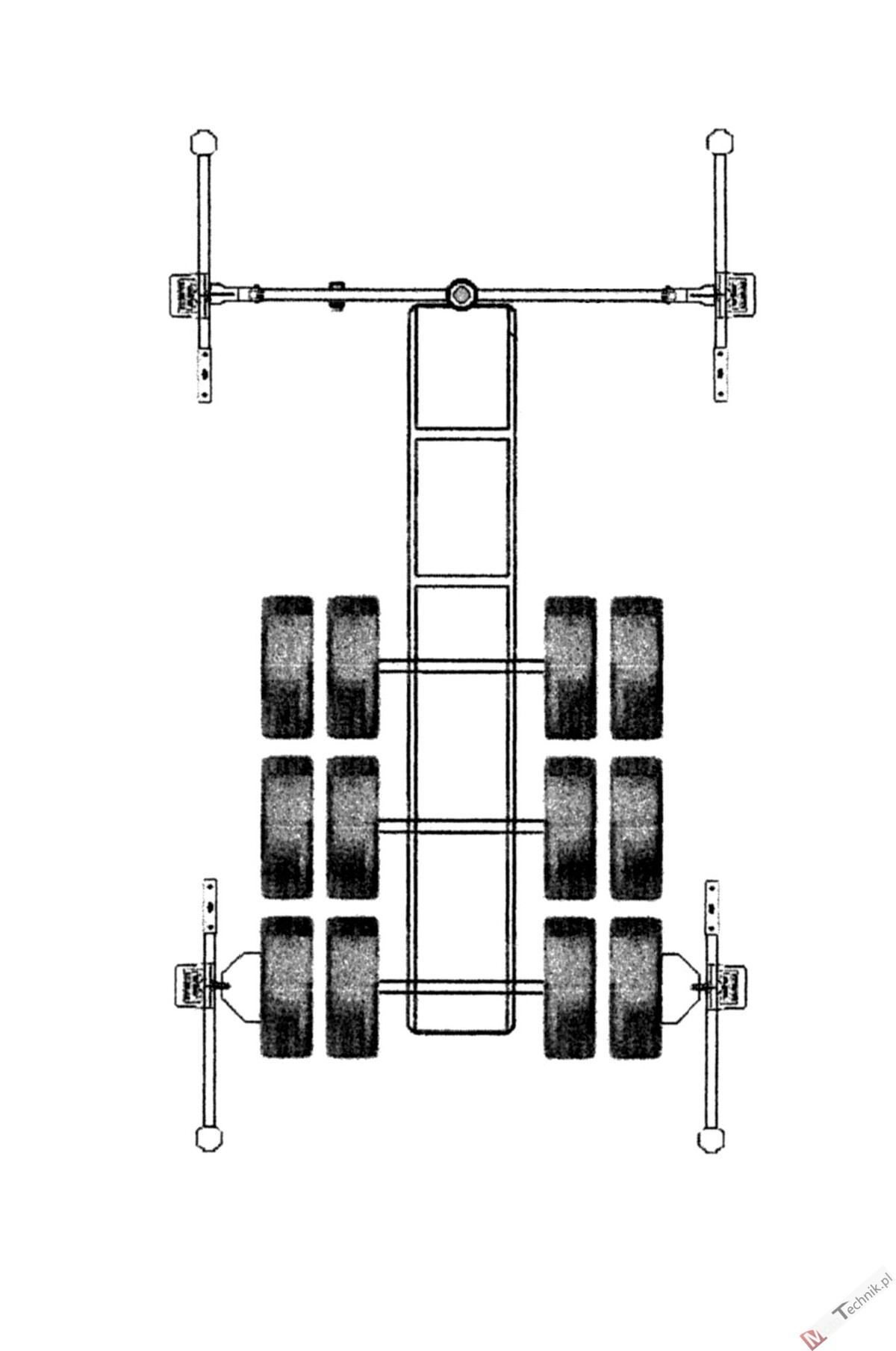

  • pomiar wioloosiowych pojazdów w łatwy sposób dzięki zastosowaniu procedury naśladowania

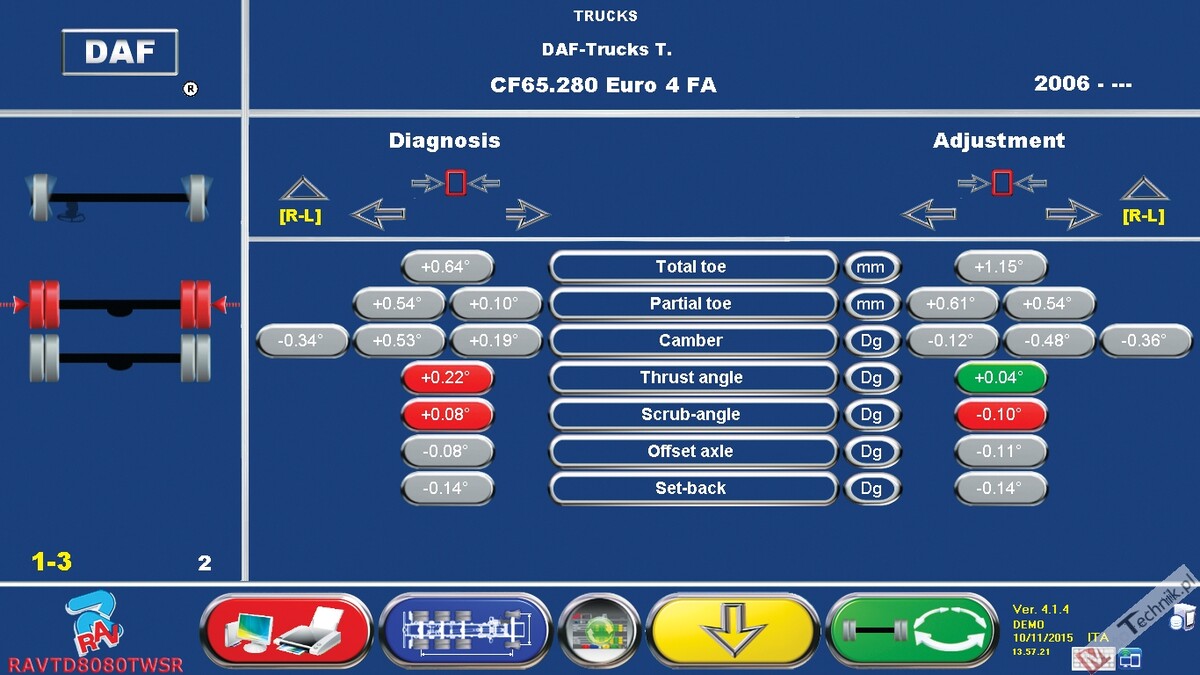

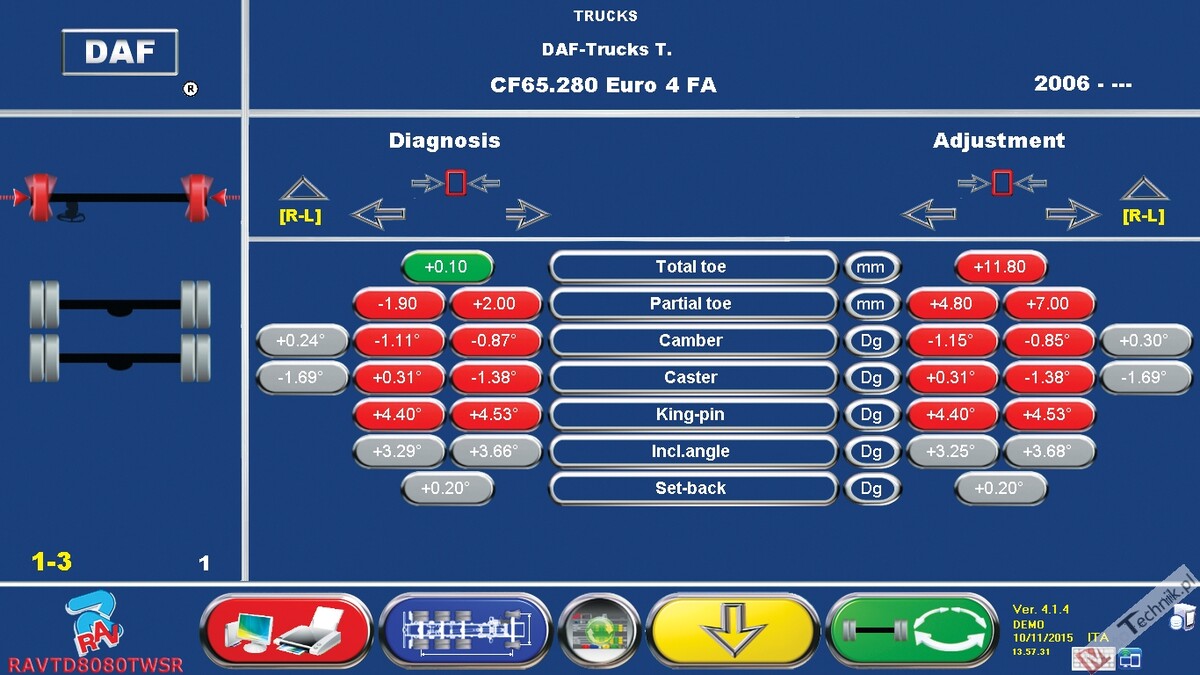

DANE TECHNICZNE:
  • Oś przednia:
    • Zbieżność całkowita : ± 2°
    • Zbieżność połówkowa : ± 1°
    • Nierównoległość osi kół : ± 2°
    • Pochylenie kół : ± 2°
    • Wyprzedzenie sworznia zwrotnicy : ± 5°
    • Pochylenie sworznia zwrotnicy : ± 5°
  • Oś tylna:
    • Zbieżność całkowita : ± 2°
    • Zbieżność połówkowa : ± 1°
    • Nierównoległość osi kół : ± 2°
    • Pochylenie kół : ± 2°

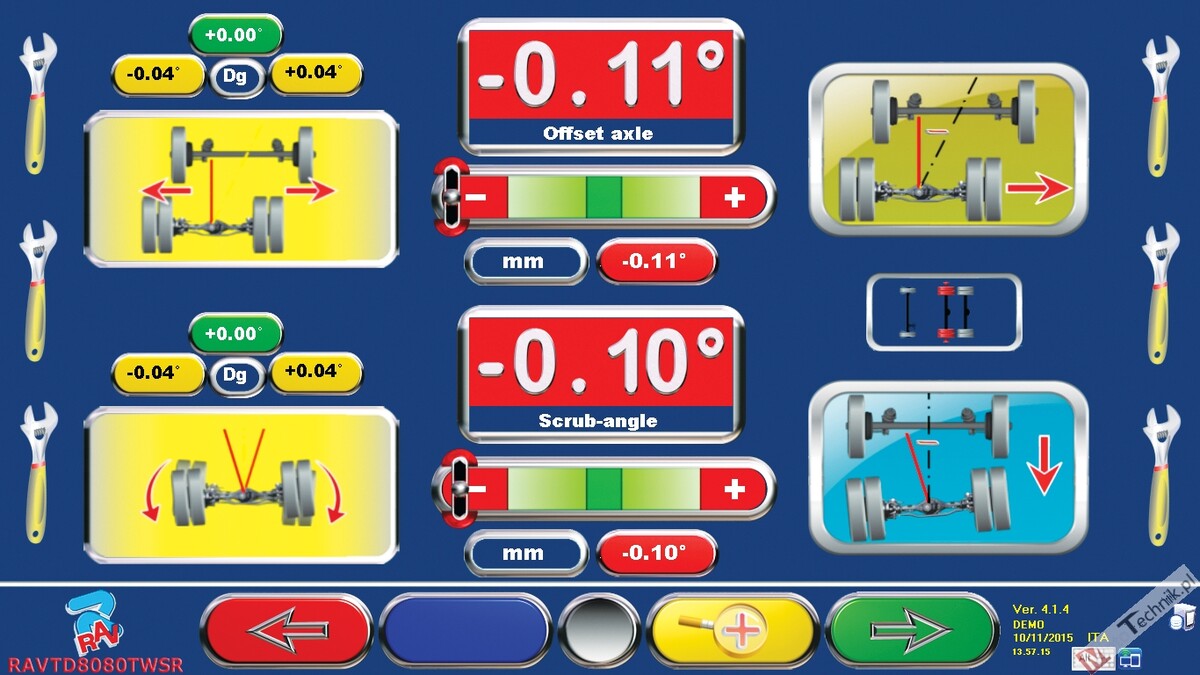

    • Geometryczna oś jazdy: ± 2°​

Standardowe wyposażenie:

  • jednostka sterująca:
    • szafka,
    • komputer,
    • monitor TFT 22" ,
    • klawiatura,
    • drukarka,

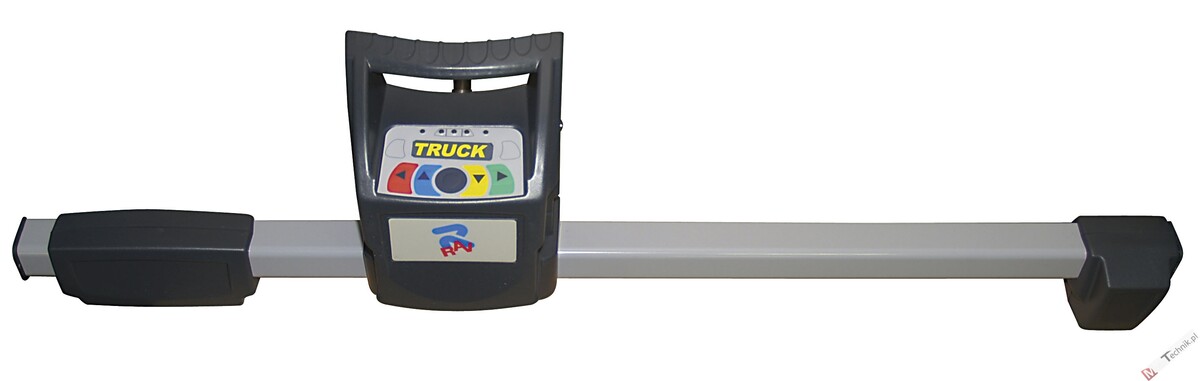

  • 4 głowice pomiarowe TWS z czujnikami CCD

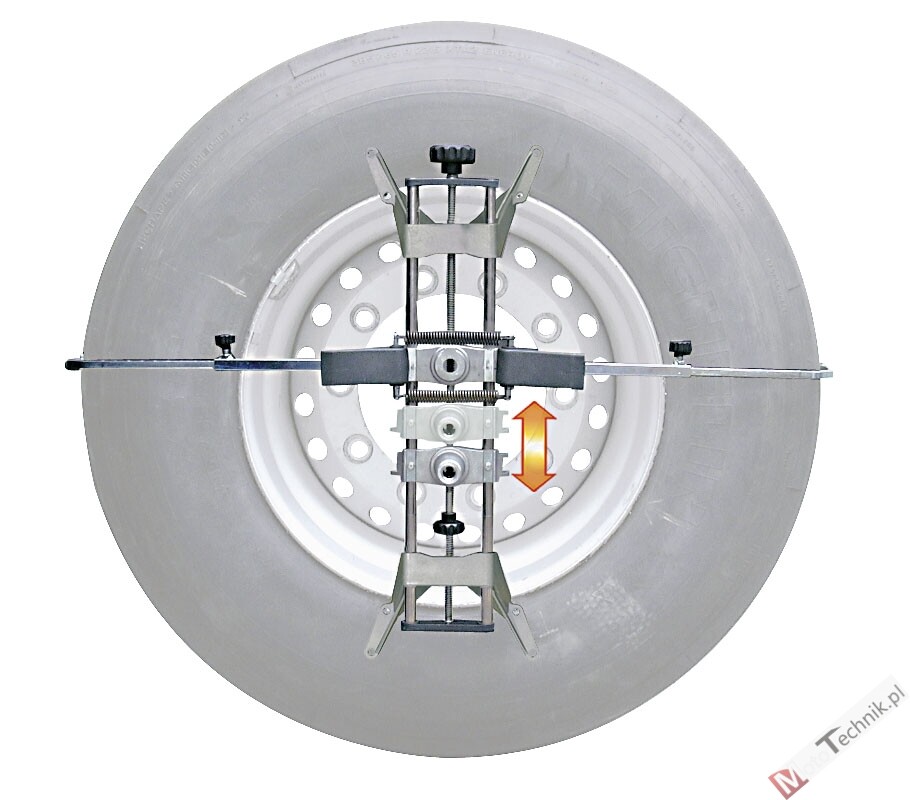

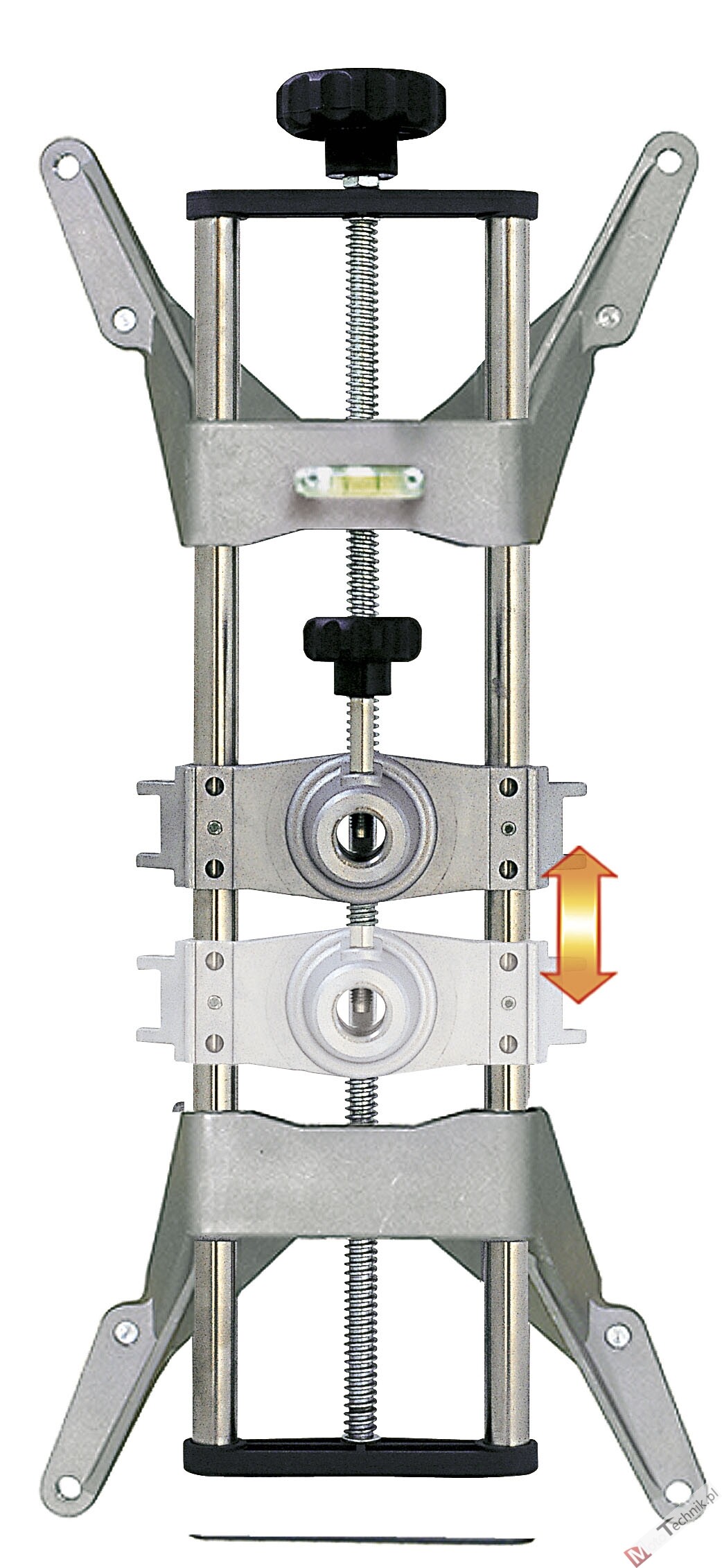

  • 4 uchwyty do głowic, czteropunktowe  z wymiennymi długimi pazurami STDA30E (12-28")
  • obrotnice mechaniczne (2 szt.) S110A7 (310 mm, max. 1000 kg)
  • blokada pedału hamulca
  • uchwyt kierownicy
  • instrukcja w j.polskim

Opcjonalne wyposażenie:

  • para uchwytów samocentrujących 4-punktowych z wymiennymi długimi pazurami STDA33EU (10-24")
  • para samocentrujących 4-punktowych zacisków, z szybkozłączkami i metalowymi pazurami stożkowymi STDA48E (12-28")

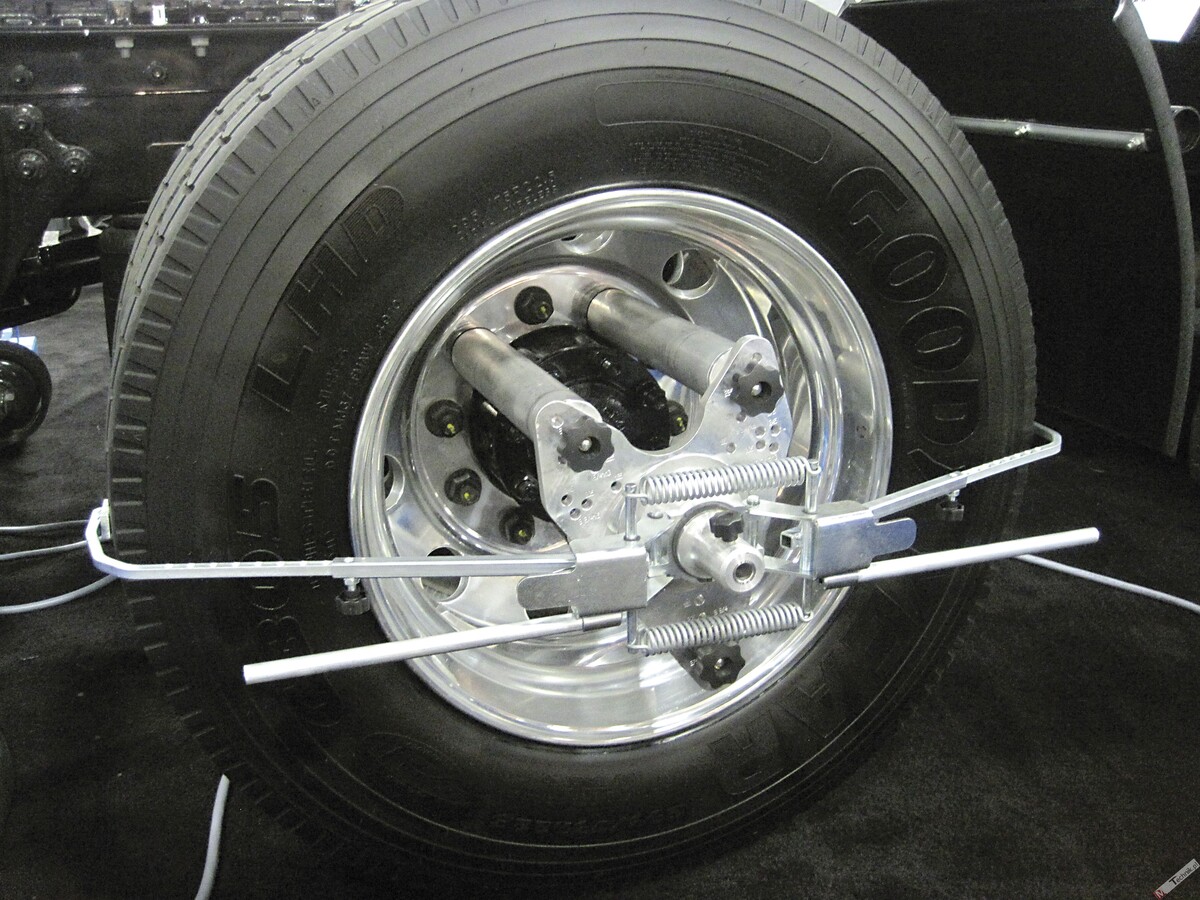

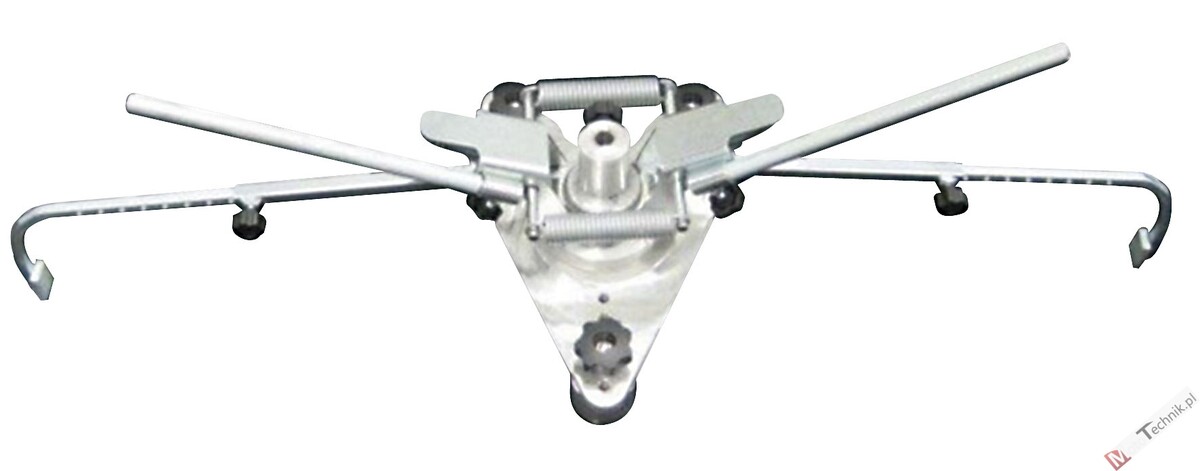

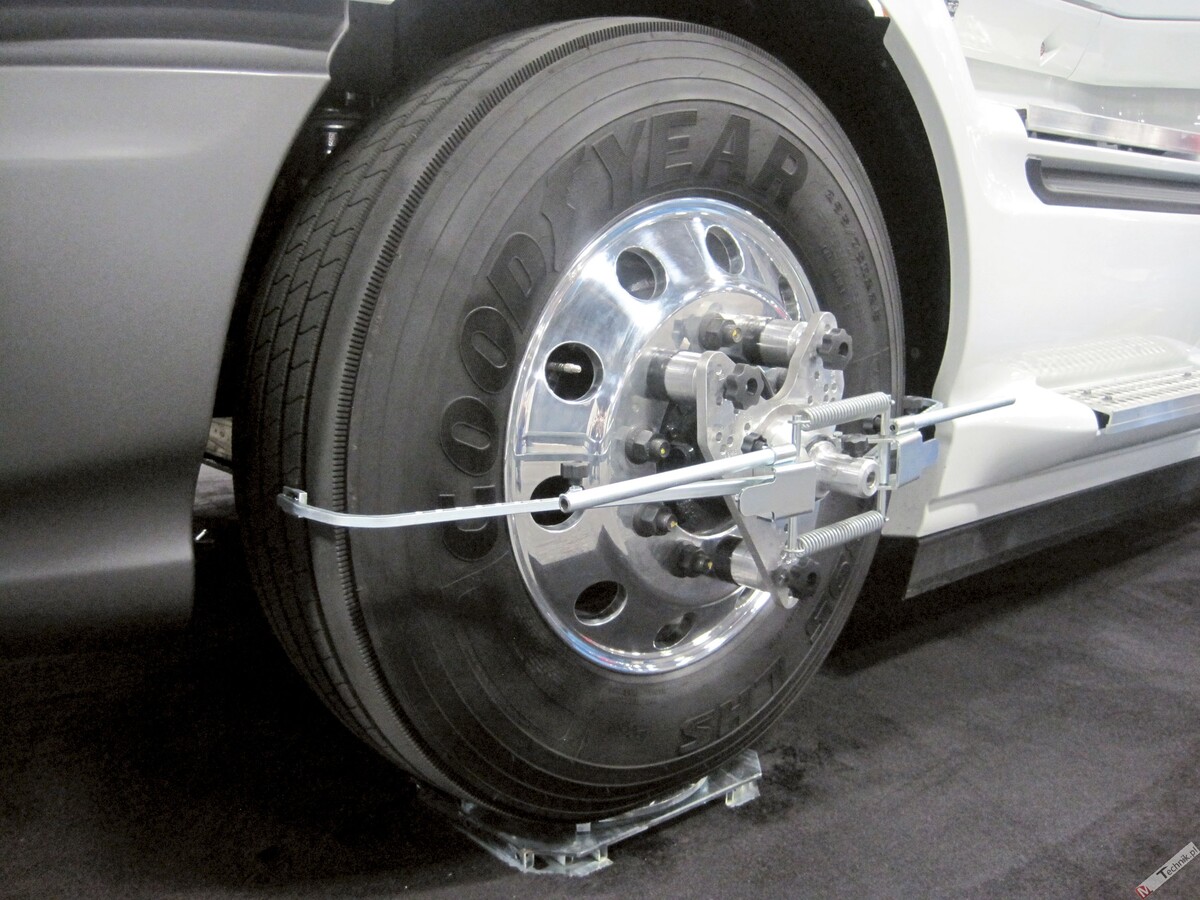

  • zestaw dwóch adapterów do szybkiego montażu STDA92
    • Poprzez odniesienie do środka koła, które jest prawie idealnie dokładne, możemy uzyskać dokładniejszy pomiar bez potrzeby podnoszenia każdego koła, aby wykonać kompensację bicia. Poprawia to dokładność, jednocześnie oszczędzając czas = 15-20 minut na ciężarówkę.
  • obrotnice mechaniczne (2 szt.) STDA29L (max. 4500 kg)
  • skala stopniowana dla STDA29L



Średnica felgi: 12 - 28 cali
Zasilanie: 230V 50/60Hz
