RAVAGLIOLI - RAV1125
ZAPYTAJ O CENĘ DLA CIEBIE
![](https://mototechnik.info.pl/photos_cms/Ravaglioli/Logo%20RAV.jpg)

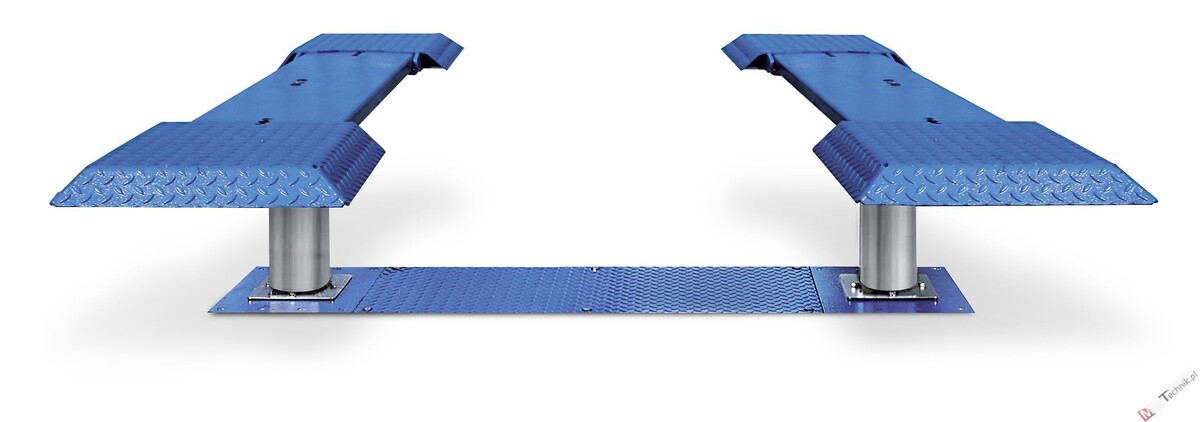

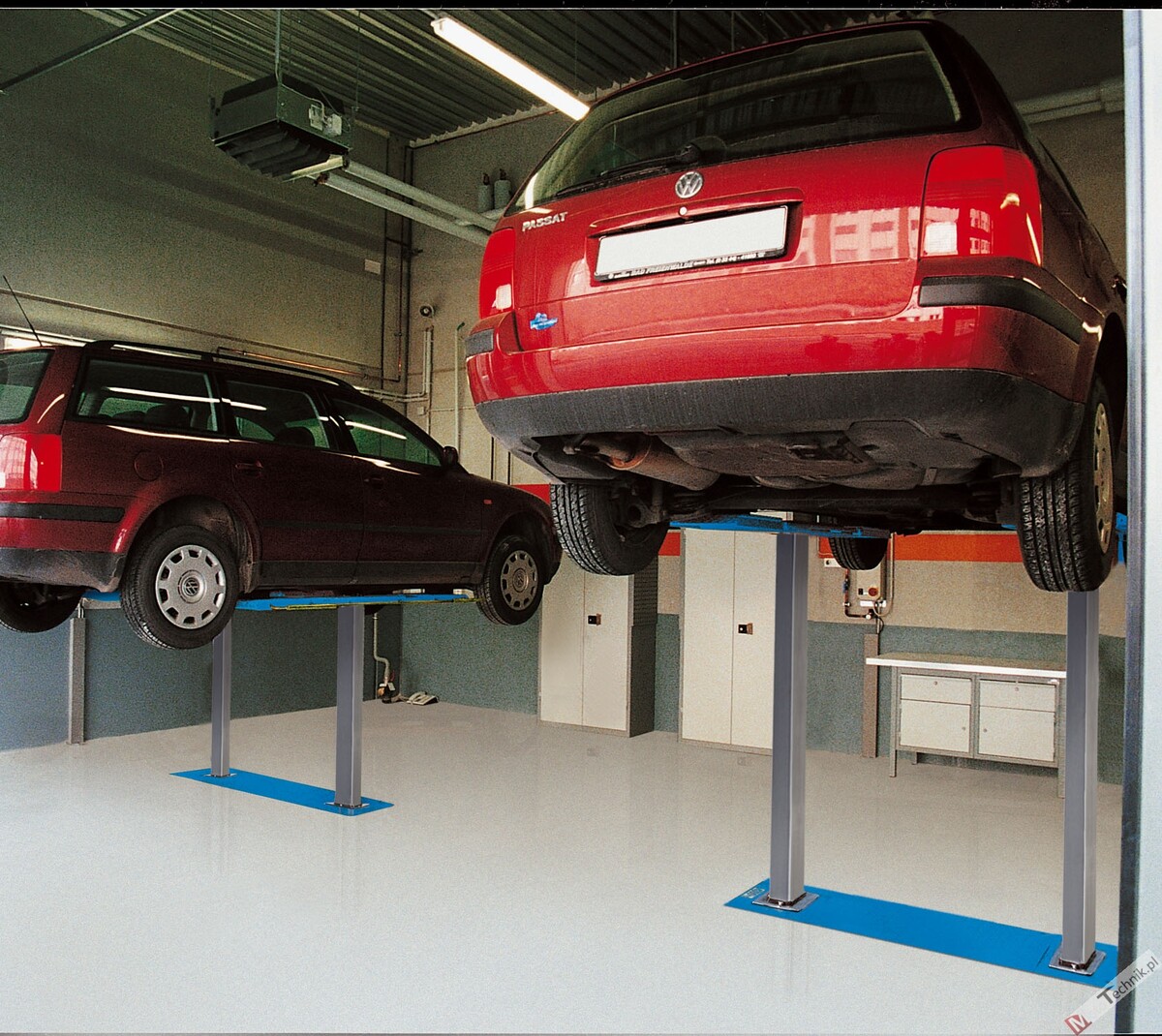

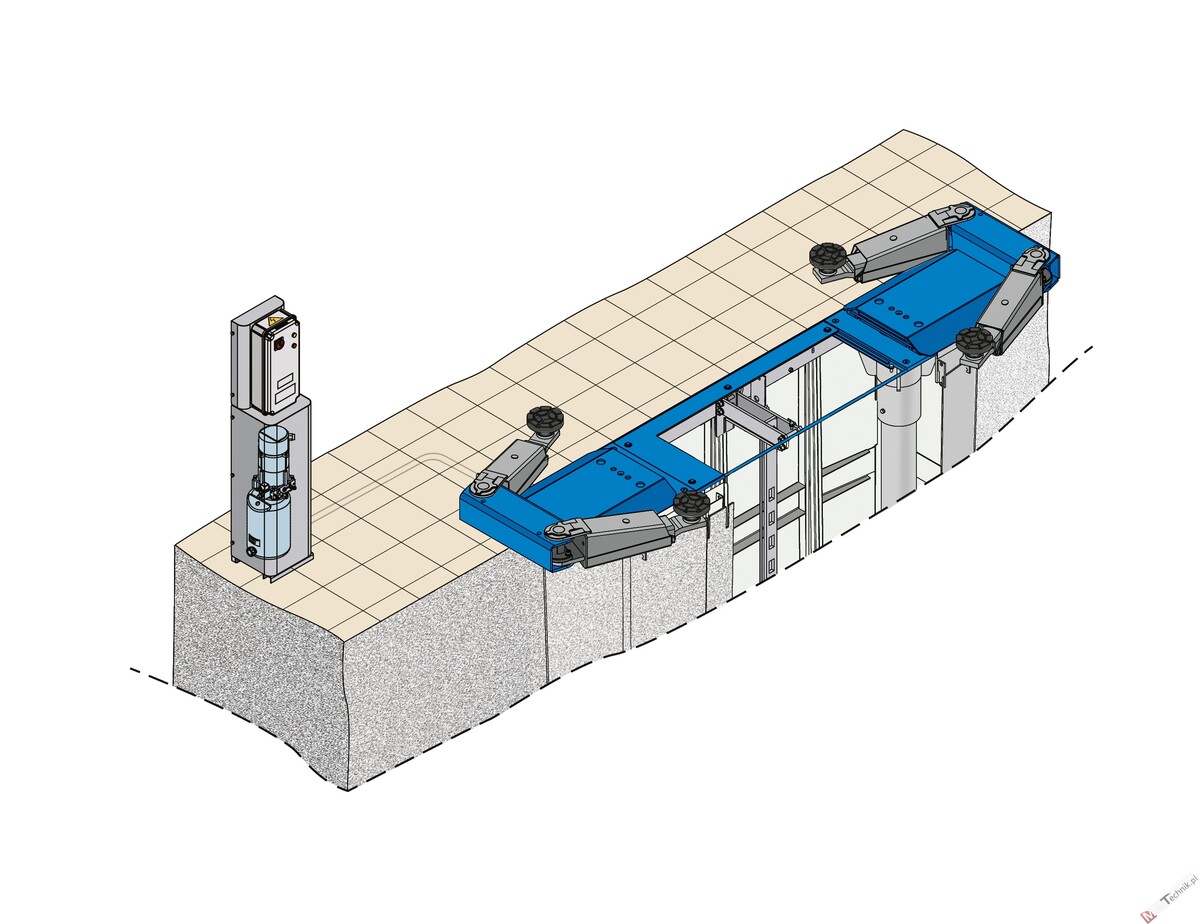

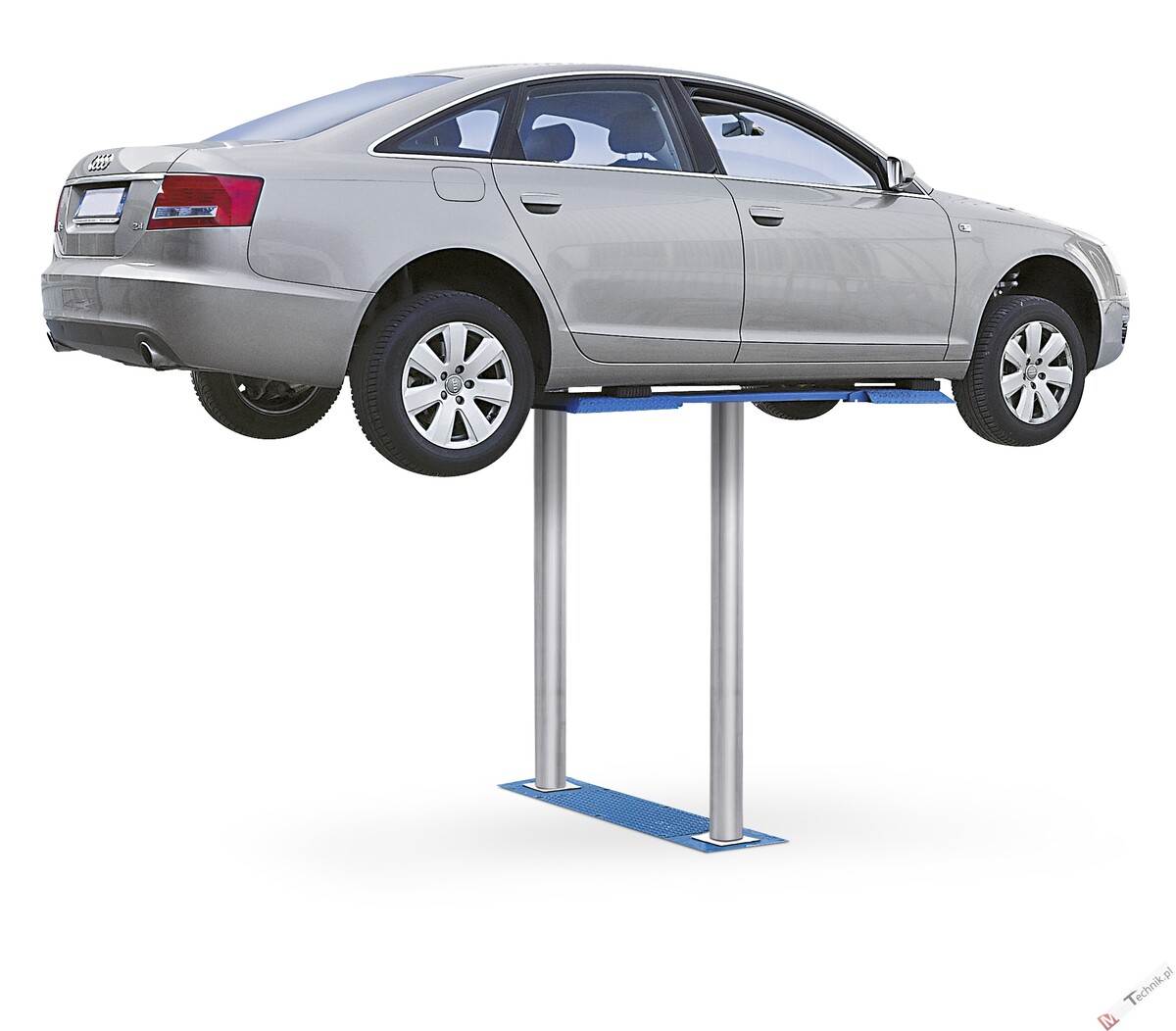

Podnośnik stemplowy, PODPROGOWY, elektro-hydrauliczny RAVAGLIOLI - RAV1125 z niskimi platformami i regulowanymi płaszczyznami podparcia przeznaczony do podejmowania pojazdów osobowych, SUV, terenowych i dostawczych o masie do 3500 kg.
Cechy podnośnika:
- elektro-hydrauliczny podnośnik przeznaczony do instalacji w posadzce,
- doskonała synchronizacja między cylindrami, niezależnie od rozkładu obciążeń,
- mechaniczne zabezpieczenia blokujące z pneumatycznym uwalnianiem, zapewniają maksymalne bezpieczeństwo podczas podnoszenia jak i w pozycji stojącej.
- wyposażony w zawór bezpieczeństwa aby zapobiec przeładowaniu lub w przypadku uszkodzenia cylindra podnoszącego,
- wszystkie części hydrauliczne, mechaniczne i elektryczne wyprodukowane zgodnie z europejskimi normami bezpieczeństwa ESS.
- podnośnik podprogowy z dwoma niskimi platformami i regulowanymi płaszczyznami podparcia pojazdu
- zakres regulacji płaszczyzn podparcia 1990 - 1510 mm
- wymiar płaszczyzny podparcia 370 - 354 mm
- długość platform 2100 mm
- szerokość podnośnika 1715 mm (odległość między platformami 896 mm)
- minimalna wysokość platform od podłoża = 97 mm
- wolny dostęp do pojazdu z każdej strony

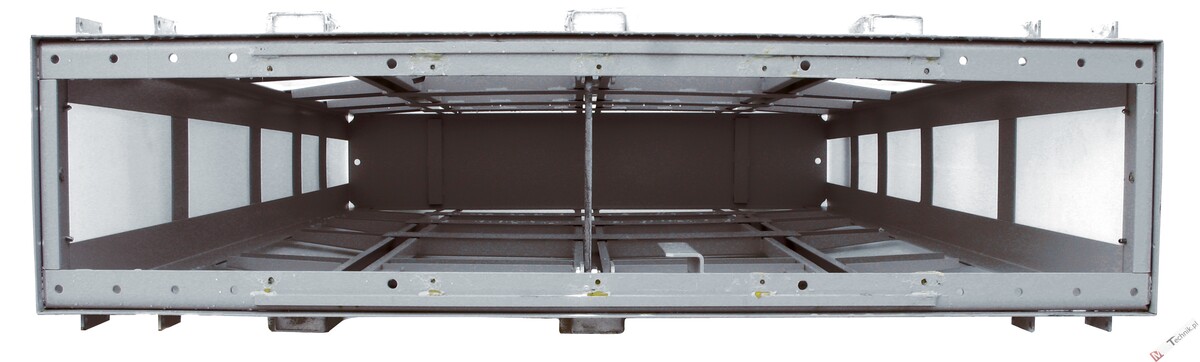

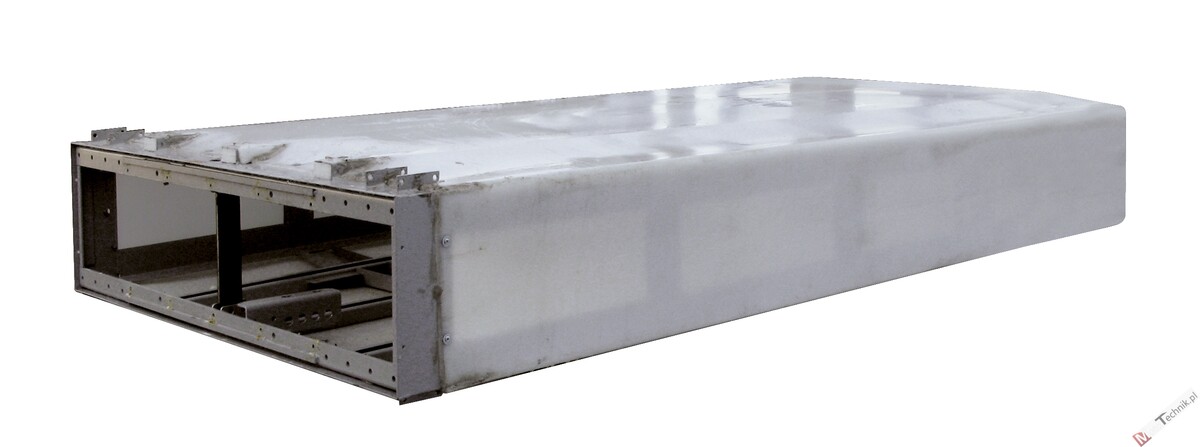

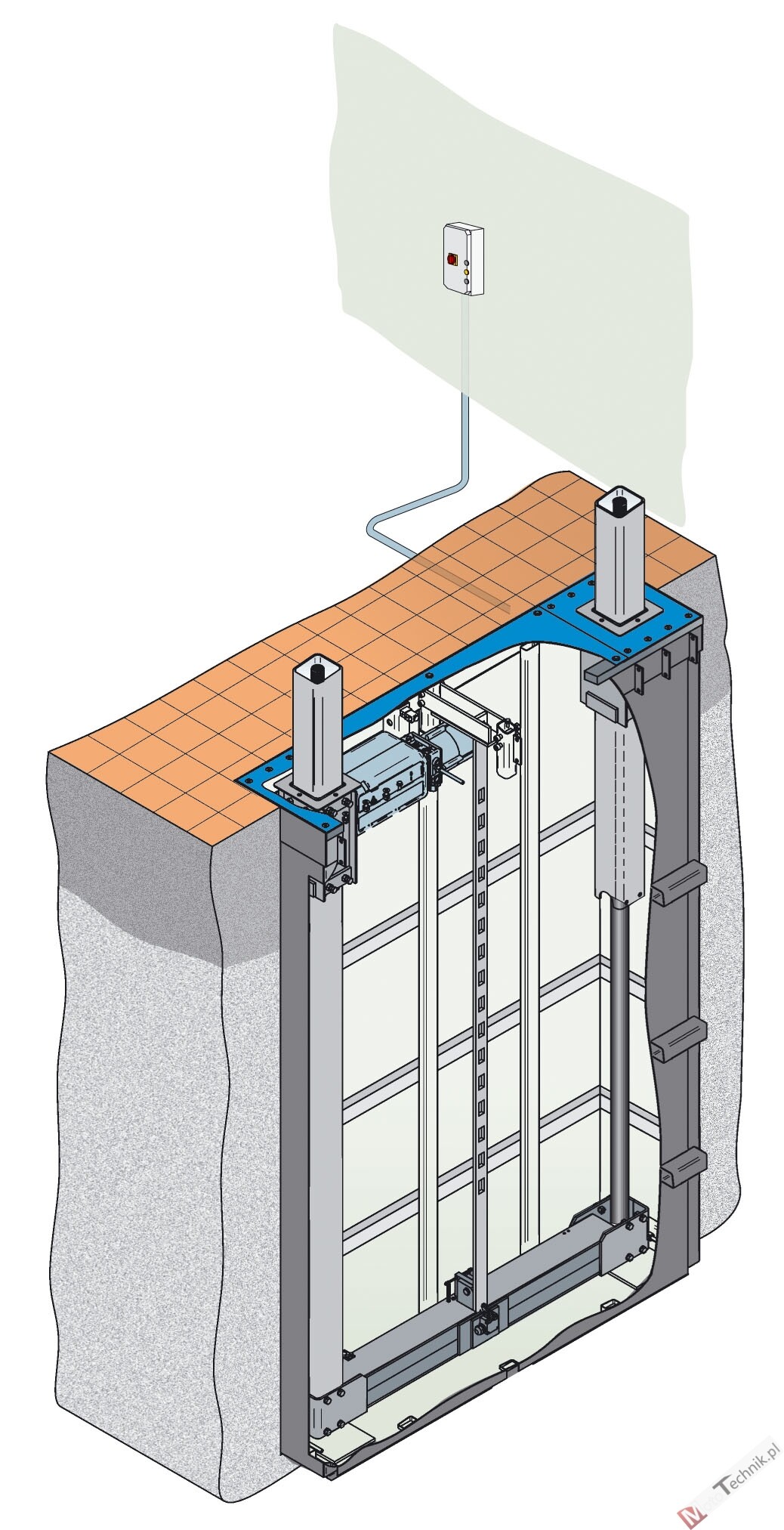

- podnośnik osadzony w wodoszczelnej kasecie (rama stalowa cynkowan ogniowo w obudowie z twardego tworzywa)
- w dolnej części ramy kasety znajduje się poprzeczka z podwójnym przegubem, aby wyeliminować wibracje
- sterowanie podnośnika niskonapięciowe (24V)
- OPCJONALNIE: oddzielne sterowanie z zewnętrzną pompą hydrauliczną w wodoszczelnej obudowie - idealne rozwiązanie dla mokrych stref warsztau
DANE TECHNICZNE:
Obciążenie podnośnika:

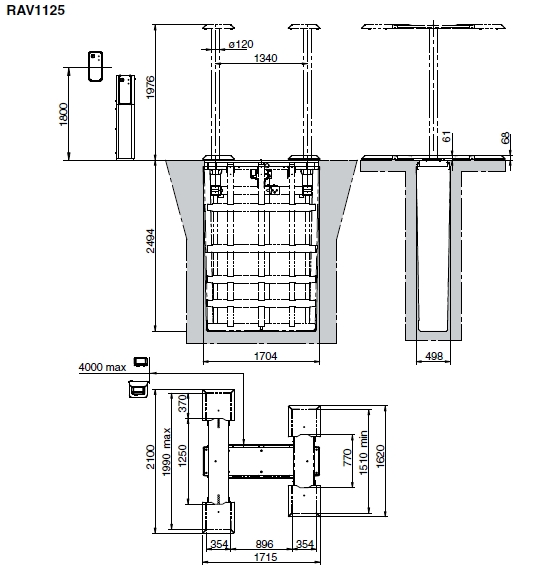

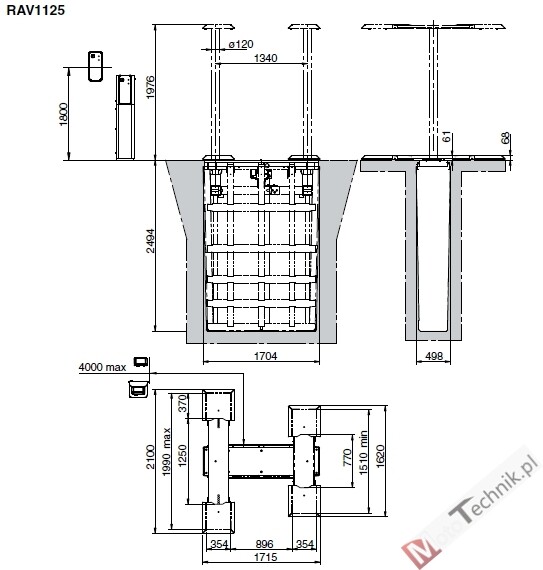

Wymiary podnośnika:
Wymiary kasety podnośnika:

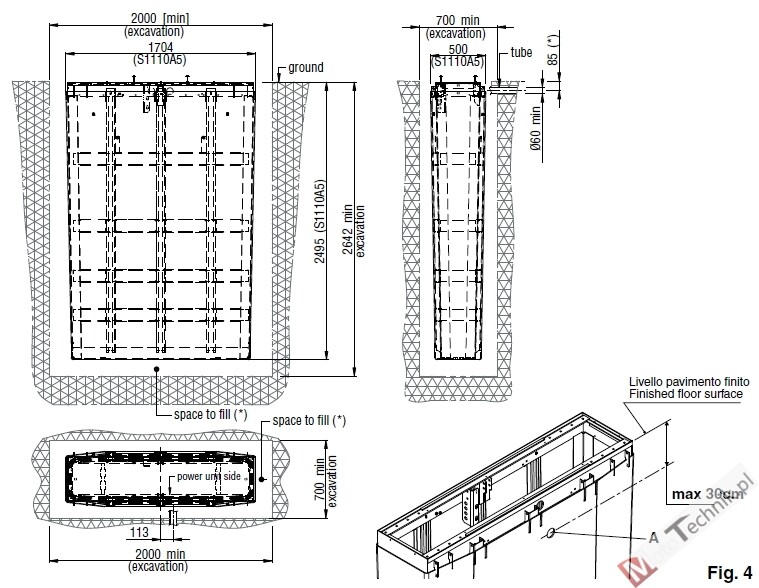

Posadowienie kasety podnośnika:
![](https://mototechnik.info.pl/photos_cms/Ravaglioli/stemplowe/RAV_in-ground_kaseta-grunt_rys.jpg)
A - Poziom podłogi
B - Druty ø 10x 50cm łączące kasetę i siatkę zbrojeniową
C - Siatka zbrojeniowa zgrzewana ø4 / 150x150 mm
D - Posadzka
E - Wypełnienie piaskiem
F - Istniejące podłoże
G - Beton
Siły działające na podnośnik / kasetę (rys. A):
Model |
Udźwig |
P (kg) |
M2 (kgm) |
Kaseta |
RAV1110NK |
3500 |
2185 |
945,5 |
S1110A5 |
RAV1110KR |
3500 |
2145 |
657,5 |
S1110A5 |
RAV1120 |
3500 |
2135 |
722,5 |
S1110A5 |
RAV1120M |
3500 |
2170 |
726 |
S1110A5 |
RAV1125 |
3500 |
2155 |
755,5 |
S1110A5 |
RAV1125M |
3500 |
2225 |
695 |
S1110A5 |
Wymagania do posadowienia podnośnika stemplowego RAVAGLIOLI:
Podnośnik powinien być zainstalowany na płaskim terenie, będącym w stanie obsłużyć obciążenia (zgodne z rys. A)
Minimalne wymagania podłoża:
a) klasa betonu C20 (dawniej B25) lub wyższy
b) minimalna grubość betonu odliczając inne okładzyny czy płytki150 mm.
c) zbrojenie górne i dolne wykonane ze zgrzewanej siatki Ø4 / 150x150 mm lub zbliżone, z oczkami nie mniejszymi niż 250 mm.
d) nośność podłoża nie niższa niż 1,3 kg/cm2 powinna być zapewniona na minimalnej powierzchni 4.00x1.50 m, w którym nie ma dylatacji lub cięcia. W górnej siatce zbrojeniowej powinna być zachowana ciagłość.
Ostrzeżenia ogólne:
- minimalna nośność ziemi na dnie wykopu powinna być nie niższa niż 0.5 kg/cm2
- “poziom podłogi” oznacza końcową posadzkę wliczając kafelki czy też inne wykończenie (rys. posadowienia).
- nie ma zagrożenia spowodowanego innymi maszynami pracującymi w tym obszarze,
- obszar, w którym zostanie zainstalowane urządzenie nie jest narażony na wybuchowe, żrące i / lub toksyczne materiały
- odległość podnośnika od ścian i innych urządzeń musi wynosić co najmniej 70 cm.
- miejsce instalacji powinno być tak dobrane, że operator ma widoczność na urządzenie i obszar pracy podnośnika
Udżwig: | 3500 kg |
---|
Wysokość podnoszenia: | 1976 mm |
---|
Szerokość całkowita: | 1715 mm |
---|
Odległość między cylindrami: | 1340 mm |
---|
Długość platform z najazdami: | 2100 mm |
---|
Szerokość najazdów: | 354 mm |
---|
Wysokość platform przy podłożu: | 68 mm |
---|
Wymiary kasety: | 2495 x 1704 x 500 mm |
---|
Moc silnika: | 2,6 kW |
---|
Zasilanie: | 380-415 V 3ph 50 Hz |
---|
Masa własna: | 1005 kg |
---|
