RAVAGLIOLI - RAV1125 M

ZAPYTAJ O CENĘ DLA CIEBIE

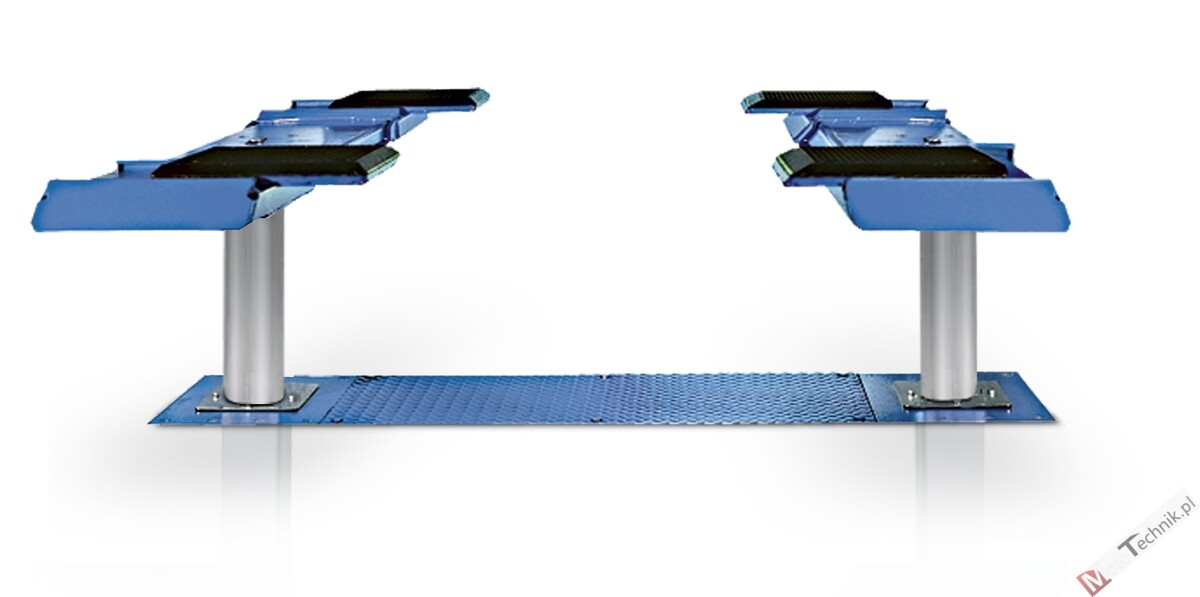

Podnośnik stemplowy, PODPROGOWY, elektro-hydrauliczny RAVAGLIOLI - RAV1125 M z platformami o regulowanych płaszczyznach gumowanych podparcia przeznaczony do podejmowania pojazdów osobowych, SUV, terenowych i dostawczych o masie do 3500 kg

Cechy podnośnika:

  • elektro-hydrauliczny podnośnik przeznaczony do instalacji w posadzce,
  • doskonała synchronizacja między cylindrami, niezależnie od rozkładu obciążeń,
  • mechaniczne zabezpieczenia blokujące z pneumatycznym uwalnianiem, zapewniają maksymalne bezpieczeństwo podczas podnoszenia jak i w pozycji stojącej.
  • wyposażony w zawór bezpieczeństwa aby zapobiec przeładowaniu lub w przypadku uszkodzenia cylindra podnoszącego,
  • wszystkie części hydrauliczne, mechaniczne i elektryczne wyprodukowane zgodnie z europejskimi normami bezpieczeństwa ESS.
  • podnośnik podprogowy z dwoma platformami o regulowanych gumowanych płaszczyznach podparcia pojazdu
  • zakres regulacji płaszczyzn podparcia 1990 - 1440 mm
  • wymiar płaszczyzny podparcia 30 - 285 mm
  • długość platform 1990 mm
  • szerokość podnośnika 1724 mm (odległość między platformami 1126-783 mm)
  • minimalna wysokość platform od podłoża = 105 mm
  • wolny dostęp do pojazdu z każdej strony

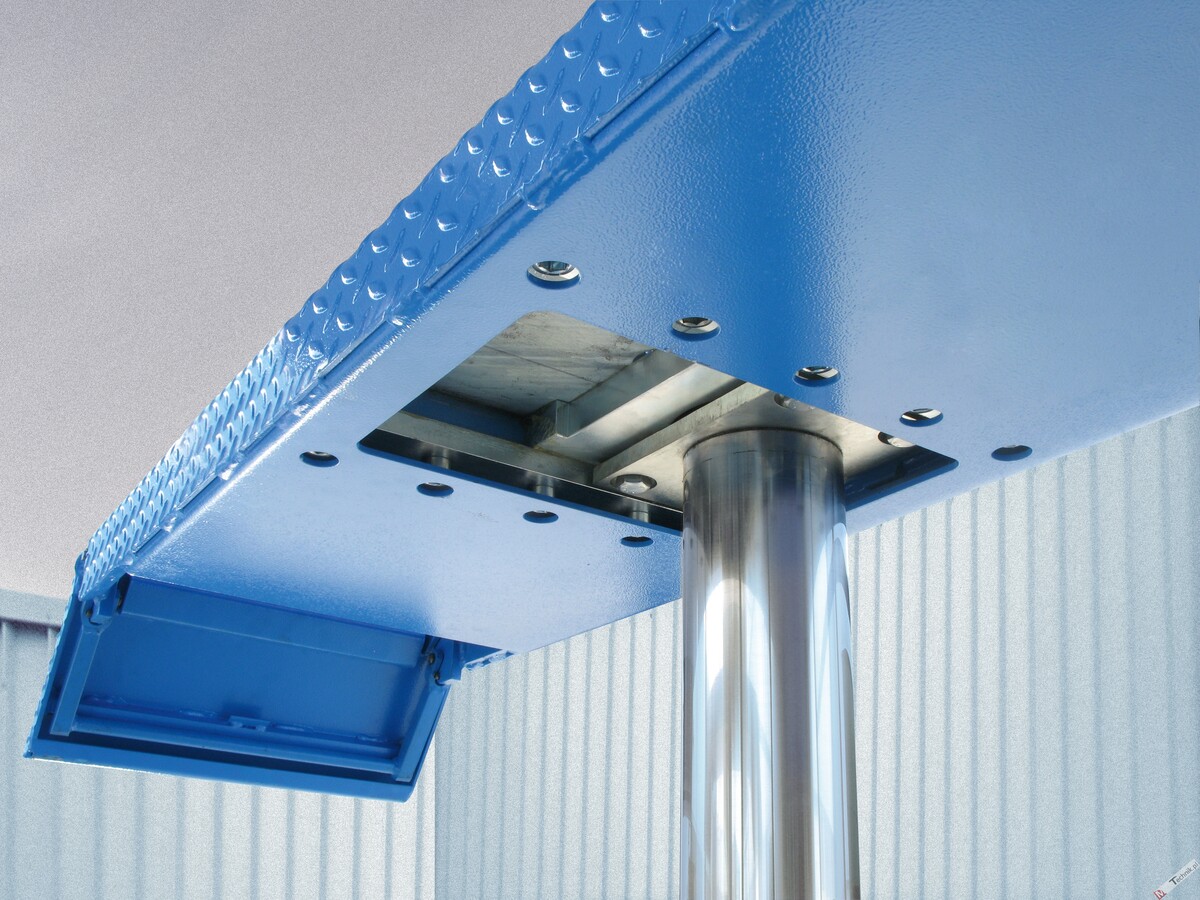

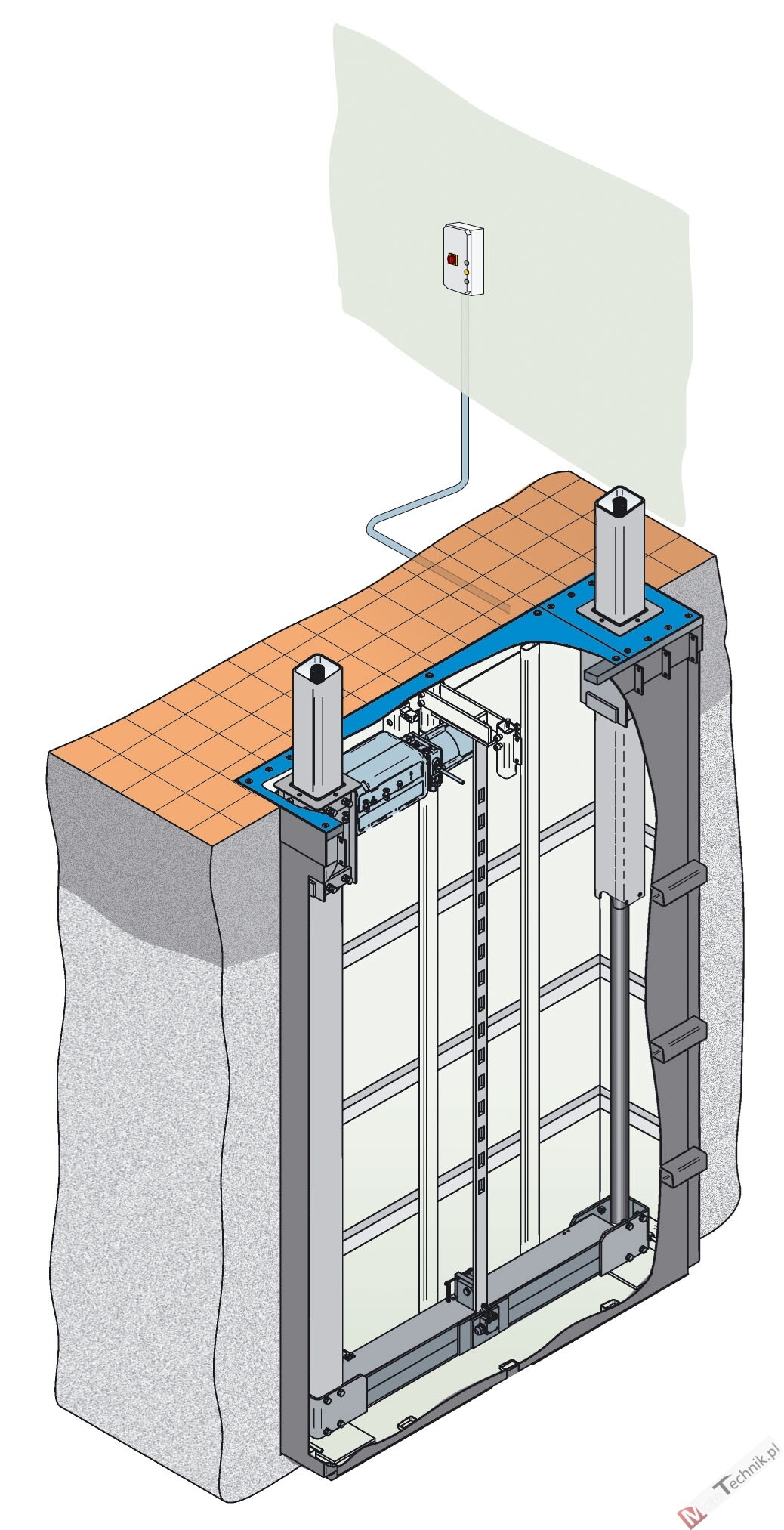

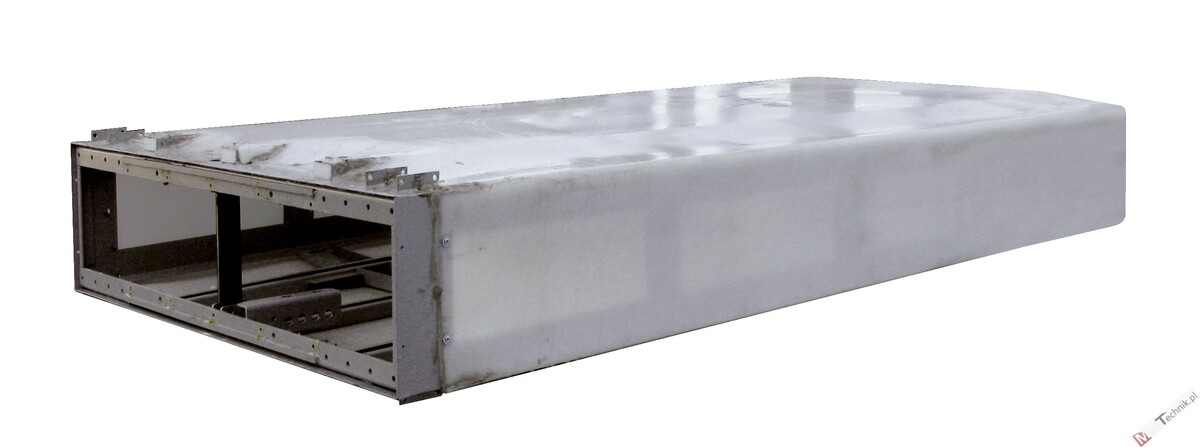

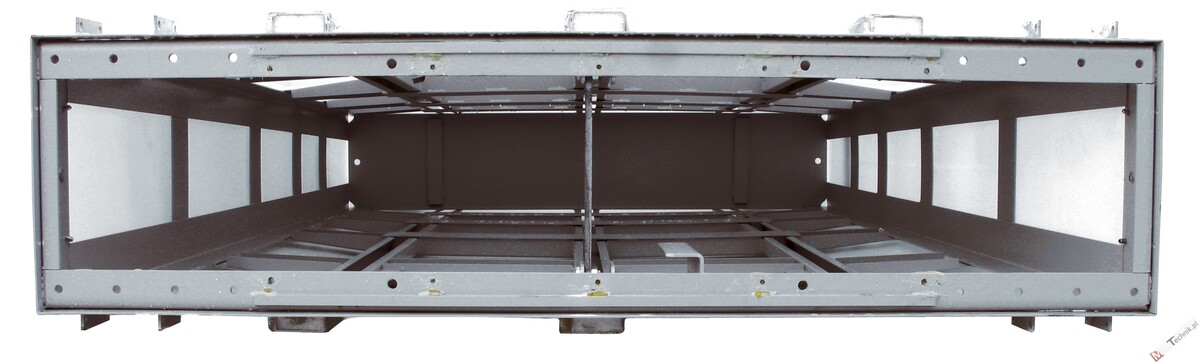

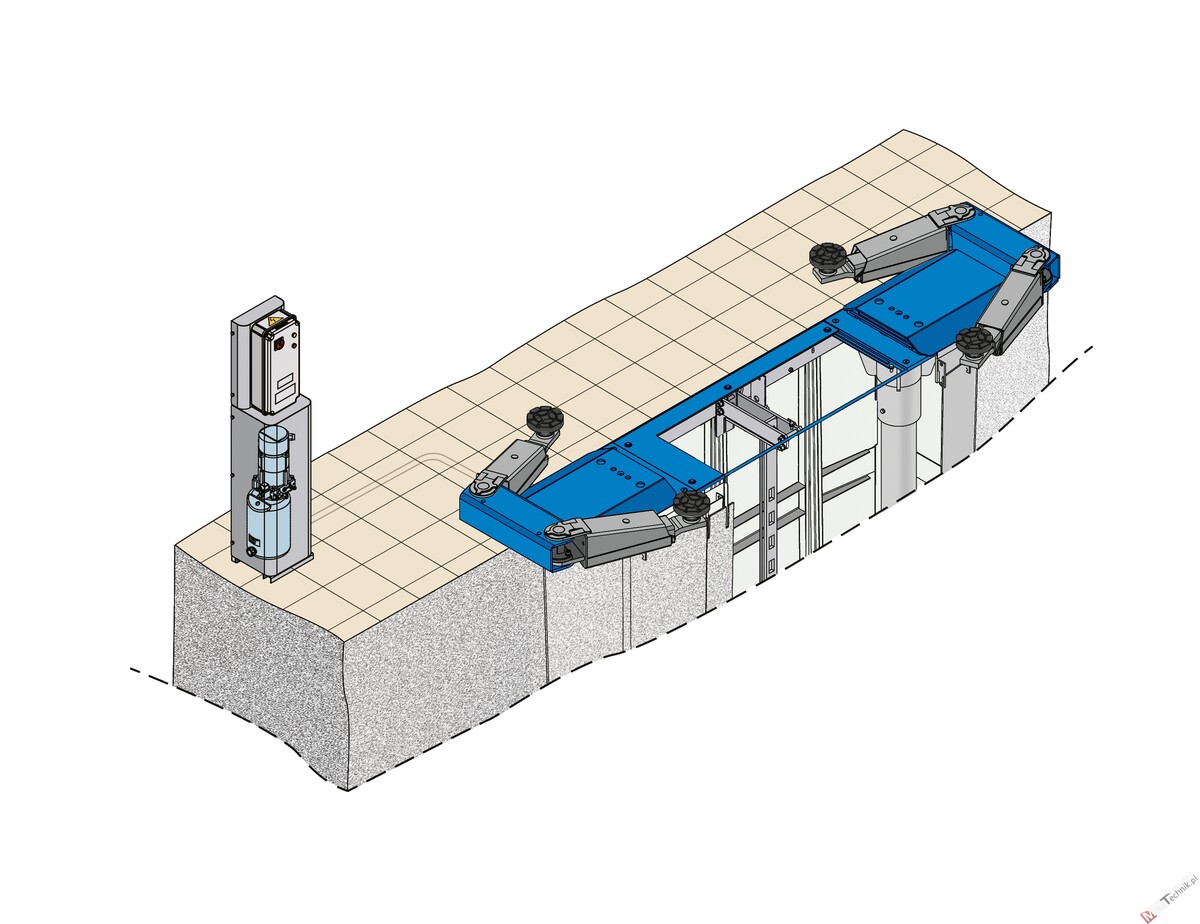

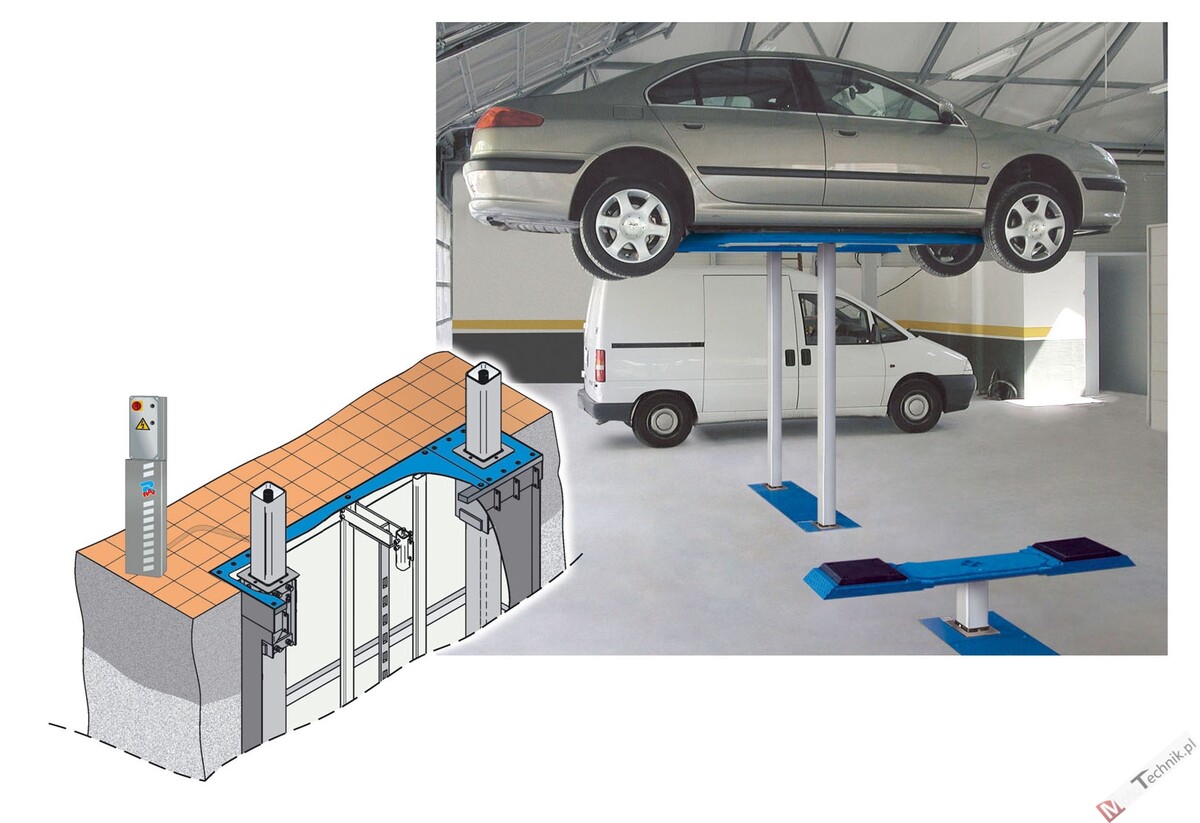

  • podnośnik osadzony w wodoszczelnej kasecie (rama stalowa cynkowan ogniowo w obudowie z twardego tworzywa)
  • w dolnej części ramy kasety znajduje się poprzeczka z podwójnym przegubem, aby wyeliminować wibracje
  • sterowanie podnośnika niskonapięciowe (24V)
  • OPCJONALNIE: oddzielne sterowanie z zewnętrzną pompą hydrauliczną w wodoszczelnej obudowie - idealne rozwiązanie dla mokrych stref warsztau
DANE TECHNICZNE:

Obciążenie podnośnika:

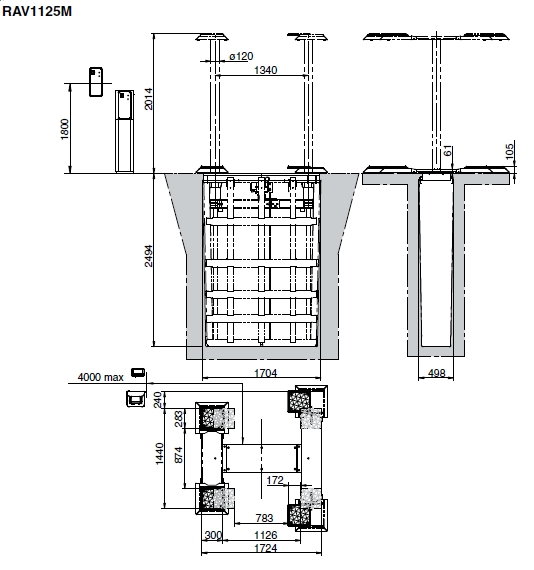

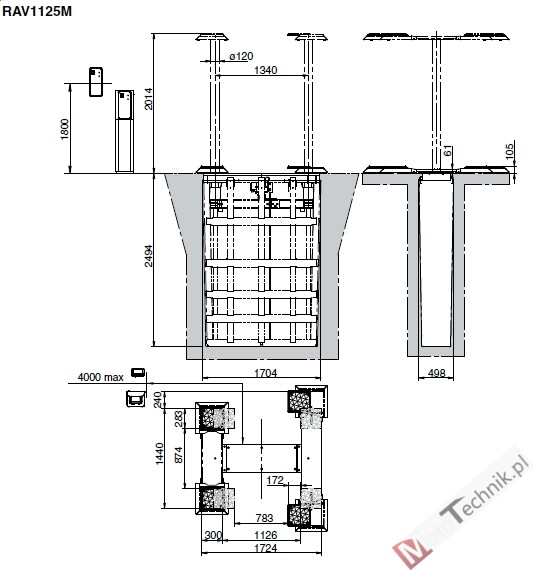

Wymiary podnośnika:

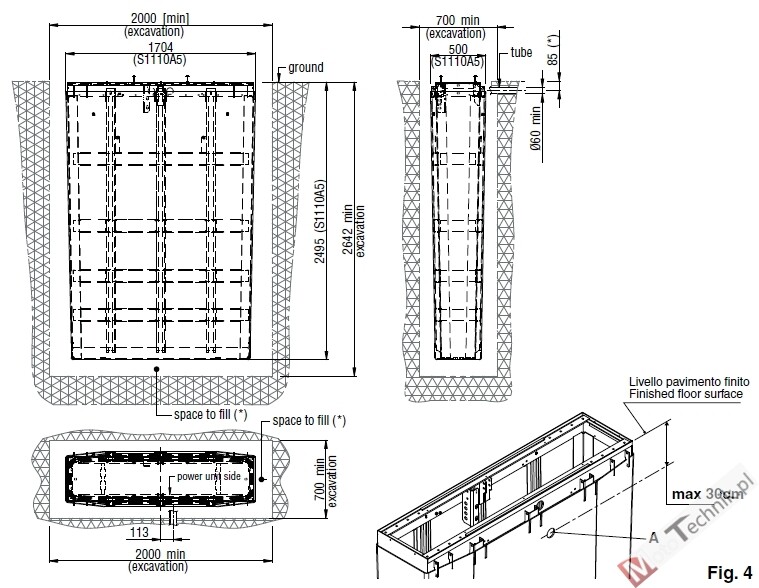

Wymiary kasety podnośnika:

Posadowienie kasety podnośnika:


  • - Poziom podłogi
    - Druty ø 10x 50cm łączące kasetę i siatkę zbrojeniową
    - Siatka zbrojeniowa zgrzewana ø4 / 150x150 mm
    - Posadzka
    - Wypełnienie piaskiem
    - Istniejące podłoże
    - Beton

Siły działające na podnośnik / kasetę (rys. A):

Model Udźwig P (kg) M2 (kgm) Kaseta
RAV1110NK 3500 2185 945,5 S1110A5
RAV1110KR 3500 2145 657,5 S1110A5
RAV1120 3500 2135 722,5 S1110A5
RAV1120M 3500 2170 726 S1110A5
RAV1125 3500 2155 755,5 S1110A5
RAV1125M 3500 2225 695 S1110A5













Wymagania do posadowienia podnośnika stemplowego RAVAGLIOLI:

Podnośnik powinien być zainstalowany na płaskim terenie, będącym w stanie obsłużyć obciążenia (zgodne z rys. A)
Minimalne wymagania podłoża:
a) klasa betonu C20 (dawniej B25) lub wyższy
b) minimalna grubość betonu odliczając inne okładzyny czy płytki150 mm.
c) zbrojenie górne i dolne wykonane ze zgrzewanej siatki Ø4 / 150x150 mm lub zbliżone, z oczkami nie mniejszymi niż 250 mm.
d) nośność podłoża nie niższa niż 1,3 kg/cm2 powinna być zapewniona na minimalnej powierzchni 4.00x1.50 m, w którym nie ma dylatacji lub cięcia. W górnej siatce zbrojeniowej powinna być zachowana ciagłość.

Ostrzeżenia ogólne:

  • minimalna nośność ziemi na dnie wykopu powinna być nie niższa niż 0.5 kg/cm2
  • “poziom podłogi” oznacza końcową posadzkę wliczając kafelki czy też inne wykończenie (rys. posadowienia).
  • nie ma zagrożenia spowodowanego innymi maszynami pracującymi w tym obszarze,
  • obszar, w którym zostanie zainstalowane urządzenie nie jest narażony na wybuchowe, żrące i / lub toksyczne materiały
  • odległość podnośnika od ścian i innych urządzeń musi wynosić co najmniej 70 cm.
  • miejsce instalacji powinno być tak dobrane, że operator ma widoczność na urządzenie i obszar pracy podnośnika



Udżwig: 3500 kg
Wysokość podnoszenia: 2114 mm
Szerokość całkowita: 1724 mm
Odległość między cylindrami: 1340 mm
Długość platform z najazdami: 1920 - 1440 mm
Szerokość najazdów: 300 mm
Wysokość platform przy podłożu: 105 mm
Wymiary kasety: 2495 x 1704 x 500 mm
Moc silnika: 2,6 kW
Zasilanie: 380-415 V 3ph 50 Hz
Masa własna: 1005 kg
