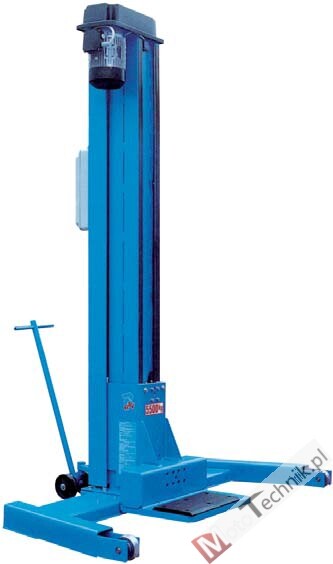

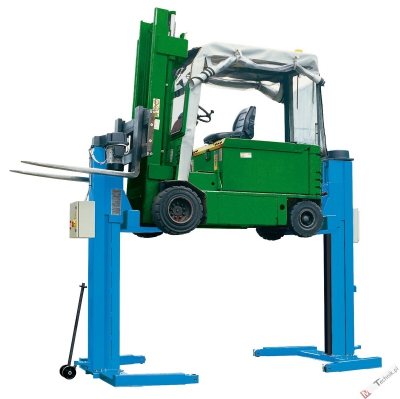

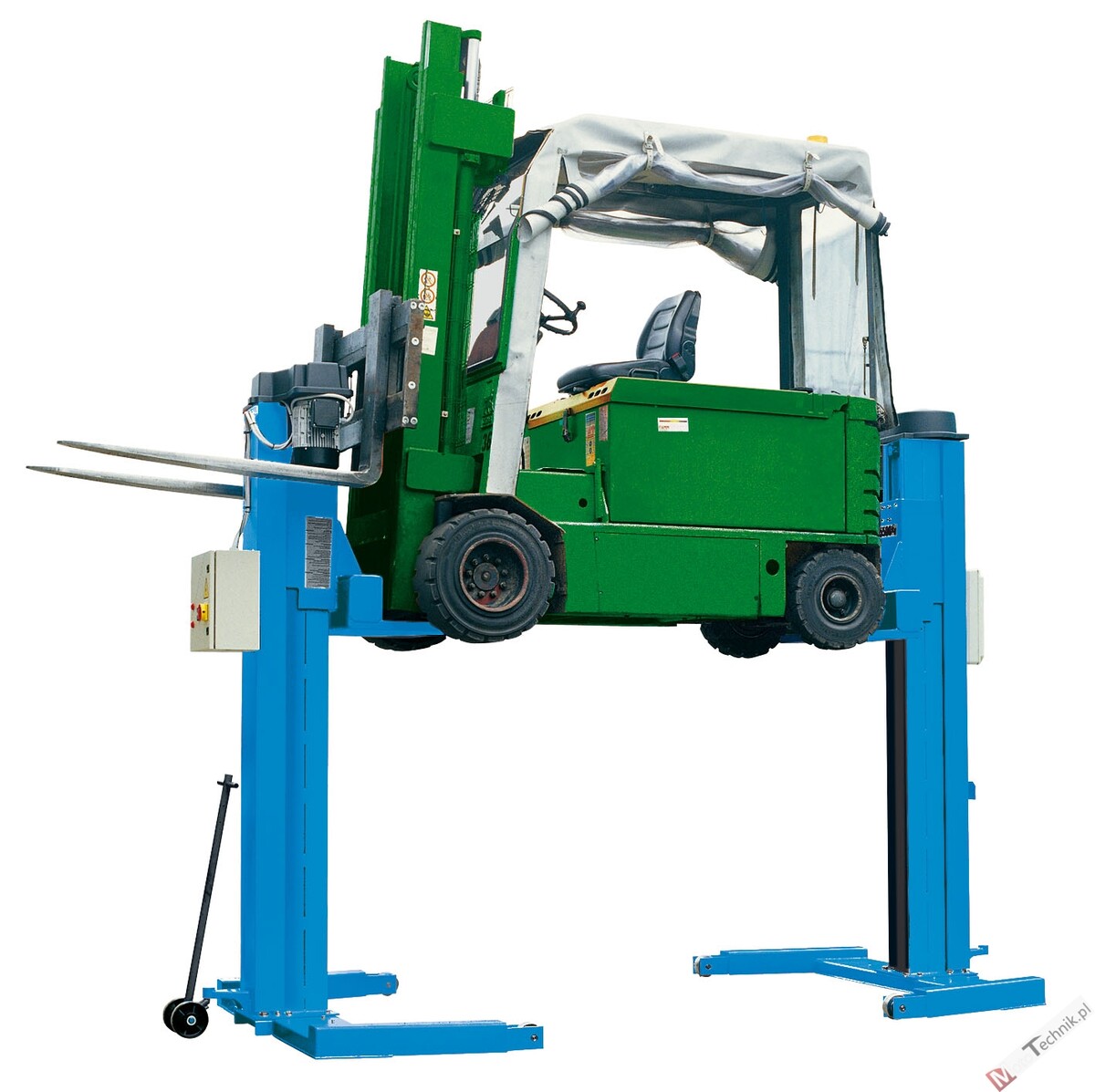

Mobilny podnośnik kolumnowy, elektro-mechaniczny RAVAGLIOLI - RAV 232NF - Udźwig jednej kolumny do 5.500 kg. Podnośnik przeznaczony do podnoszenia wózków widłowych o masie do 11.000 kg (zestaw zawiera 2 kolumny mobilne).
Cechy podnośnika:
- Kolumny posiadają mikroprocesorowe sterowanie co zapewnia pełną synchronizację zestawu i bezpieczeństwo,
- Podnośniki posiadają szereg zabezpieczeń elektrycznych m.in. o nieprawidłowym podłączeniu kolumn oraz o pracy podnośnika,
- Nośne trzpienie obrotowe z toczonej stali, z główną i zabezpieczającą nakrętką z brązu,
- Kolumny o udźwigu do 5.500 kg (jedna kolumna)
- Istnieje możliwość doposażenia urządzenia o inne nakładki podnoszące,
- W momencie zamówienia należy podać docelową ilość kolumn mobilnych w celu odpowiedniego skonfigurowania kolumny centralnej,
- Kolumna sterująca posiada główny panel kontrolny zawierający wszystkie opcje sterowania,

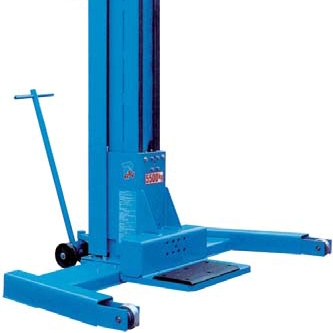

- Duże i solidne podstawy dla maksymalnej stabilności przy obciążeniu. Kółka transportowe ze stali,
- Transport kolumny: jeden podnośnik (uchwyt) na zestaw,
- Trzpienie obrotowe podczas poruszania są automatycznie smarowane z głównego zasobnika oleju,
- Zespół ślizgów (10 na zespół nośny), wyprodukowanych z Ertalonu o niskim współczynniku tarcia i dużej odporności na zużycie, gwarantuje równomierne podnoszenie pojazdu w dowolnej pozycji,

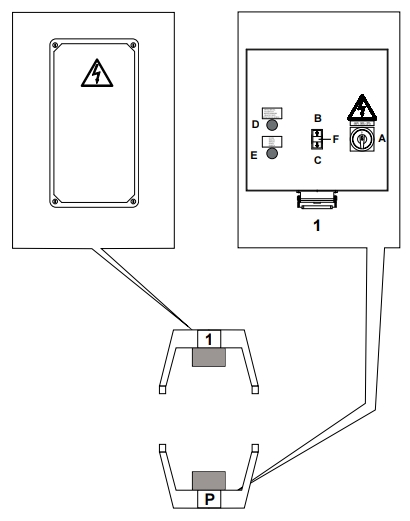

STEROWANIE:
![](/photos_cms/Ravaglioli/Komlumny Mobilne/RAV-232NF_rys.sterowanie.jpg)

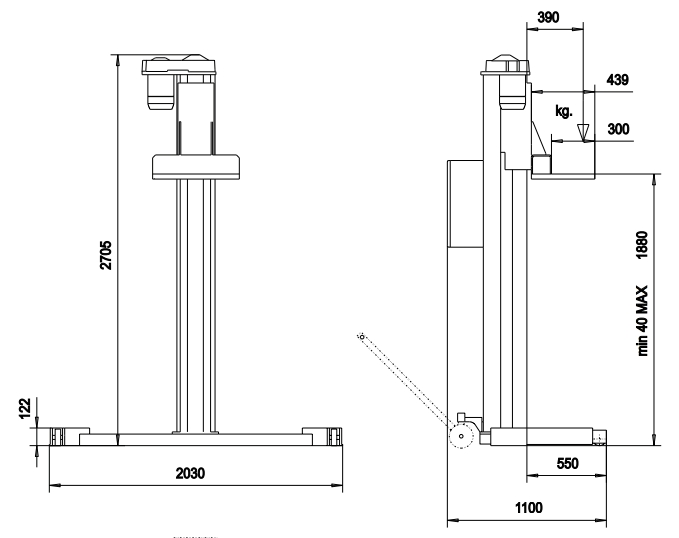

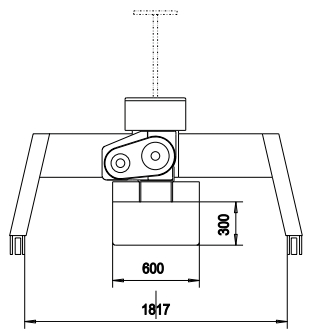

Wymiary kolumn mobilnych Ravaglioli:
![](/photos_cms/Ravaglioli/Komlumny Mobilne/RAV-232NF_rys.wym-1.jpg)
![](/photos_cms/Ravaglioli/Komlumny Mobilne/RAV-232NF_rys.wym-2.jpg)
Dane Techniczne - RAV 232NF
- Udźwig: 2 x 5.500 kg
- Wymagane zasilanie na kolumnę: 400-415 V / 50-60 Hz
- Moc silnika: 3,5 kW
- Wysokość kolumny: 2705 mm
- Wysokość podnoszenia: 1880 mm
- Minimalna wysokość: 122 mm
- Wymiary podstawy: 550 x 2030 mm
- Czas podnoszenia: 120 sekund
- Waga kolumny sterującej: 450 kg
- Waga kolumny podporządkowanej: 400 kg
Miejsce zastosowanie mobilnych podnośników kolumnowych - WEWNĄTRZ WARSZTATU
Siła nacisku kolumny mobilnej RAV 232NF:
![](https://mototechnik.info.pl/photos_cms/Ravaglioli/Komlumny%20Mobilne/RAV-KM-si%C5%82y-nacisku2.jpg)
- Q = 3500 kg
- R1 = 2500 kg
- a = 1090 mm
- b = 600 mm
- c = 280 mm
- d = 770 mm

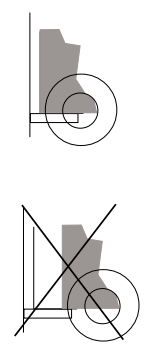

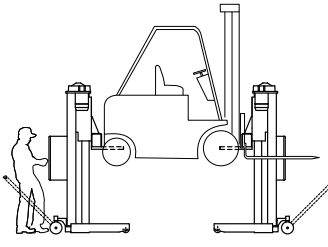

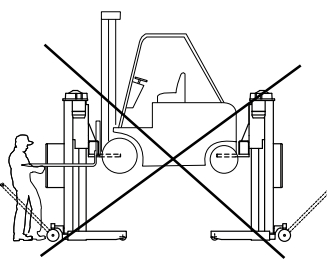

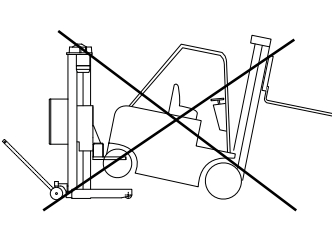

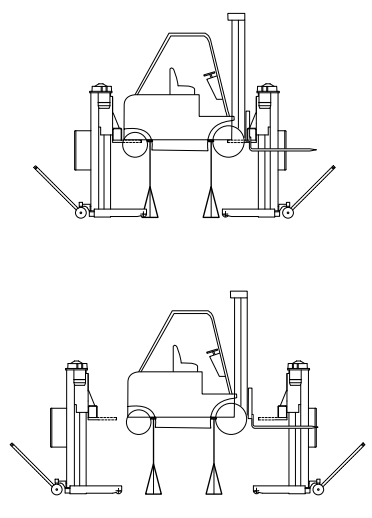

Bezpieczeństwo obsługi:
![](/photos_cms/Ravaglioli/Komlumny Mobilne/RAV-232NF_bezp-4.jpg)
![](/photos_cms/Ravaglioli/Komlumny Mobilne/RAV-232NF_bezp-3.jpg)
![](/photos_cms/Ravaglioli/Komlumny Mobilne/RAV-232NF_bezp-5.jpg)
Opcje dodatkowe:
- Podpory pod osie:
- S260A1 -> max do 7.500 kg, wys. 1.330 - 2.030 mm, 2 koła
- S270A1 -> max do 10.000 kg, wys. 1235 - 2040 mm, 2 koła
- S270A2 -> max do 10.000 kg , wys. 1235 - 2040 mm, 3 koła
Udżwig: | 5500 kg (kolumna) |
---|
Wysokość podnoszenia: | 1880 mm |
---|
Minimalny prześwit pojazdu: | 122 mm |
---|
Wysokość kolumn: | 2705 mm |
---|
Moc silnika: | 3,5 kW |
---|
Zasilanie: | 400-415 V 3ph 50/60 Hz |
---|
