RAVAGLIOLI - Kolumny Mobilne seria RAV 270

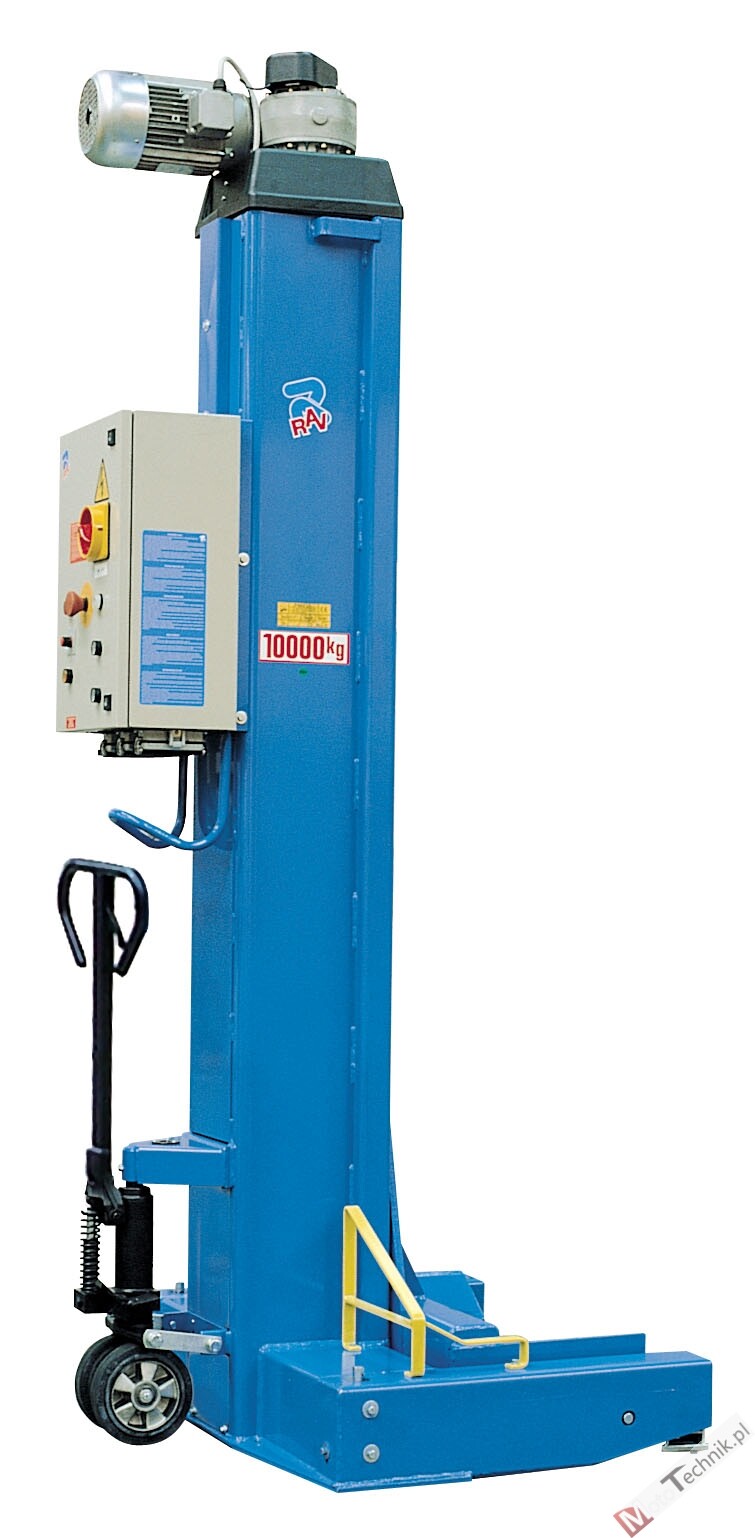

Mobilny podnośnik kolumnowy, elektro-mechaniczny RAVAGLIOLI - seria RAV 270:

• RAV 271 - 272 -> zestaw 4 mobilnych kolumn
• RAV 273 - 274 -> zestaw 6 mobilnych kolumn
• RAV 275 - 276 -> zestaw 8 mobilnych kolumn

Udźwig jednej kolumny do 10.000 kg. Podnośnik przeznaczony do podejmowania pojazdów o masie od 40.000 kg do 80.000 kg (zależy od wielkości zastosowanego zestawu).

Cechy podnośnika:

• Kolumny posiadają mikroprocesorowe sterowanie co zapewnia pełną synchronizację zestawu i bezpieczeństwo,
• Podnośniki posiadają szereg zabezpieczeń elektrycznych m.in. o nieprawidłowym podłączeniu kolumn oraz o pracy podnośnika,
• Nośne trzpienie obrotowe z toczonej stali, z główną i zabezpieczającą nakrętką z brązu,
• Kolumny o udźwigu do 10.00 kg (jedna kolumna)
• Istnieje możliwość doposażenia urządzenia o inne nakładki podnoszące,
• W momencie zamówienia należy podać docelową ilość kolumn mobilnych w celu odpowiedniego skonfigurowania kolumny centralnej,
• Możliwość ustawienia różnej wysokości pomiędzy parami kolumn,
  •
• Modułowe systemy elektryczne pozwalają na dokonywanie zmian konfiguracji (przejście z 4 do 6 do 8 kolumn lub tworzenie dwóch zestawów 4 kolumn dzieląc jeden zestaw 8 kolumnowy),
  •

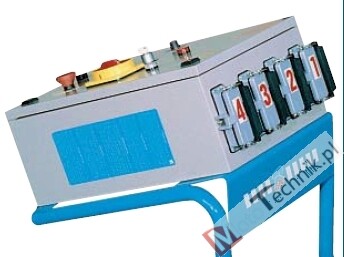

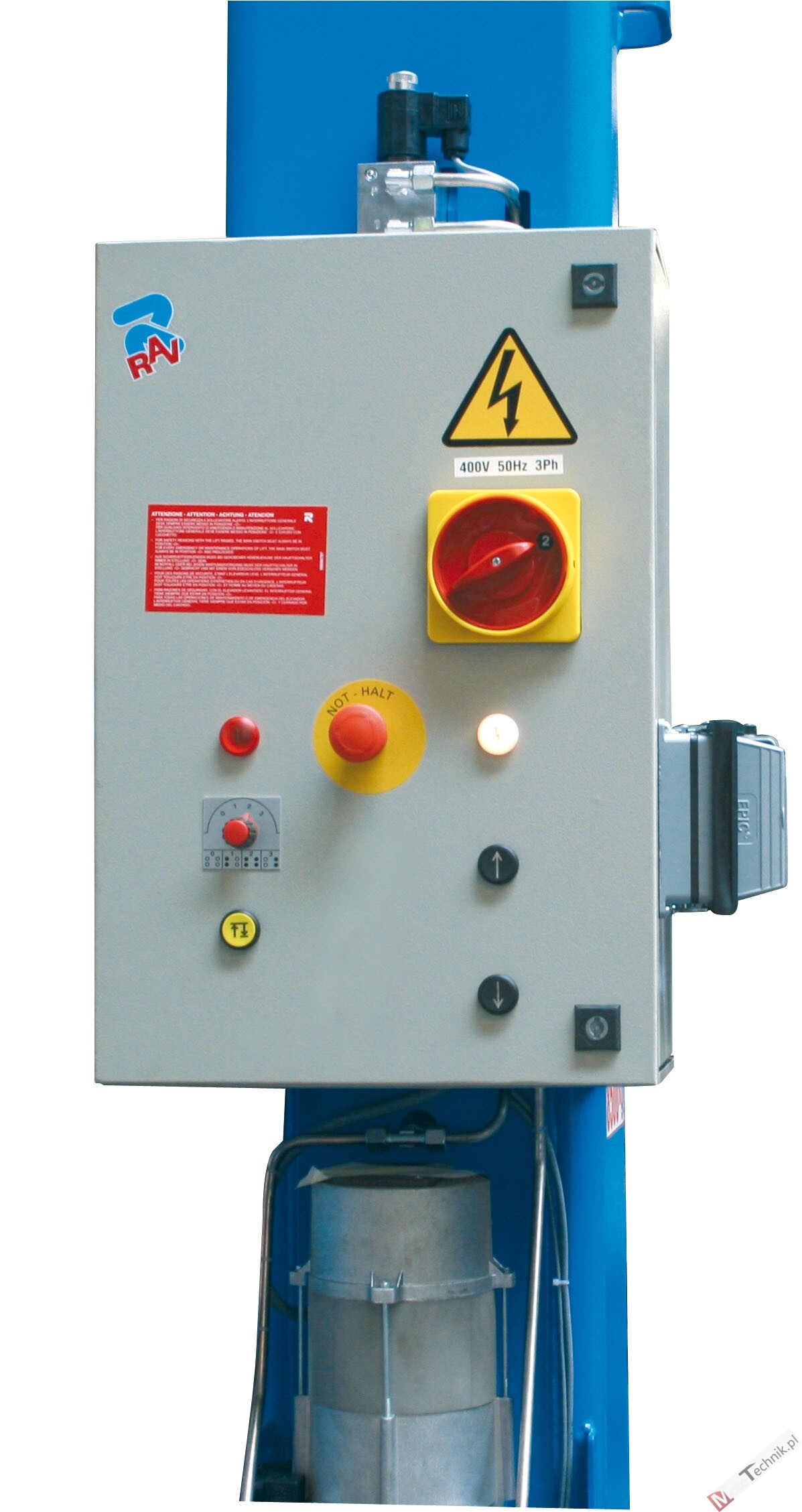

• Kolumna sterująca posiada główny panel kontrolny zawierający wszystkie opcje sterowania,
  •

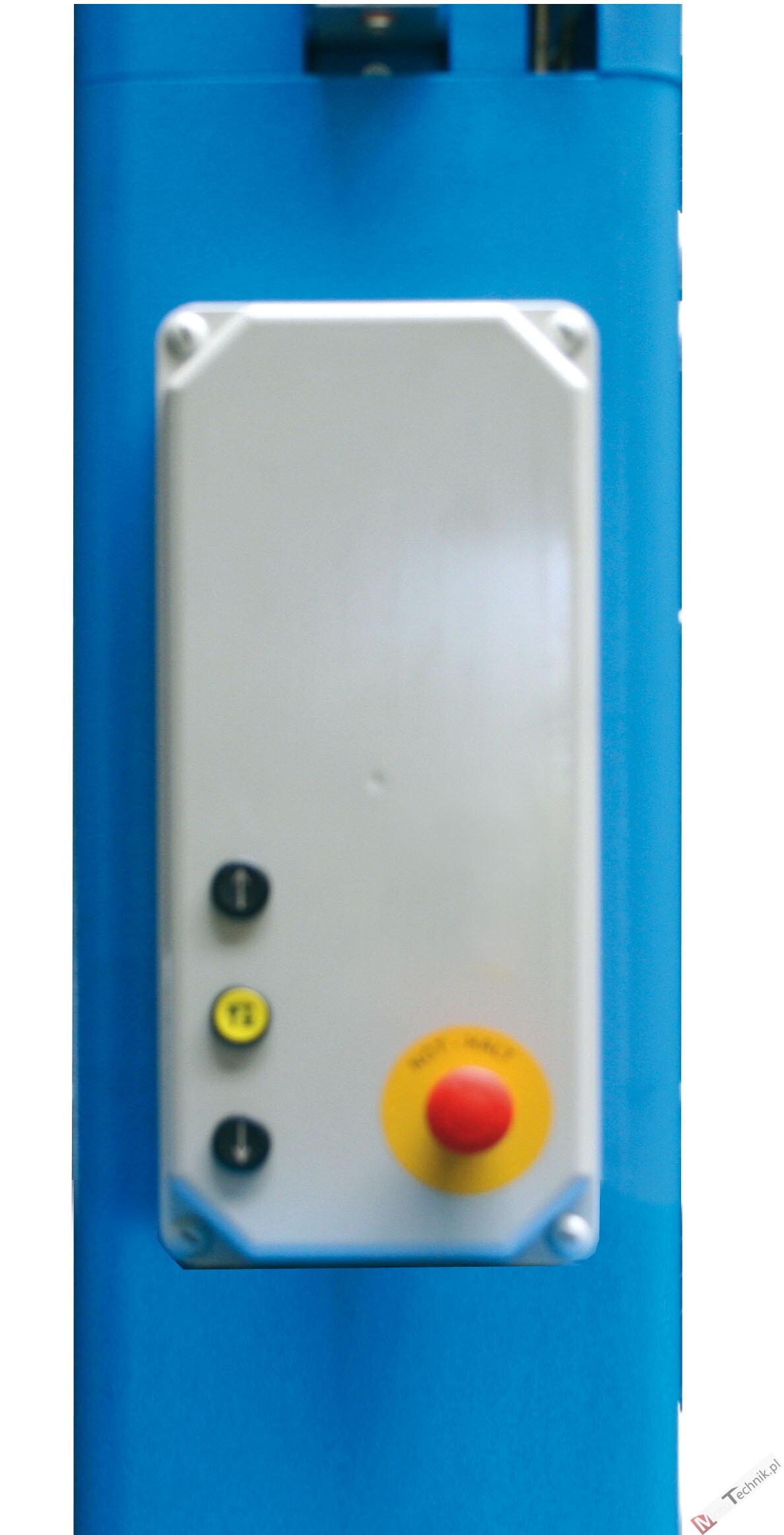

• Kolumny podporządkowane posiadają zapasowy panel sterowania zawierający przyciski podnoszenia i opuszczania oraz awaryjnego zatrzymania,
  •
• Duże i solidne podstawy dla maksymalnej stabilności przy obciążeniu. Kółka transportowe ze stali,
  • Seria 270:
    •

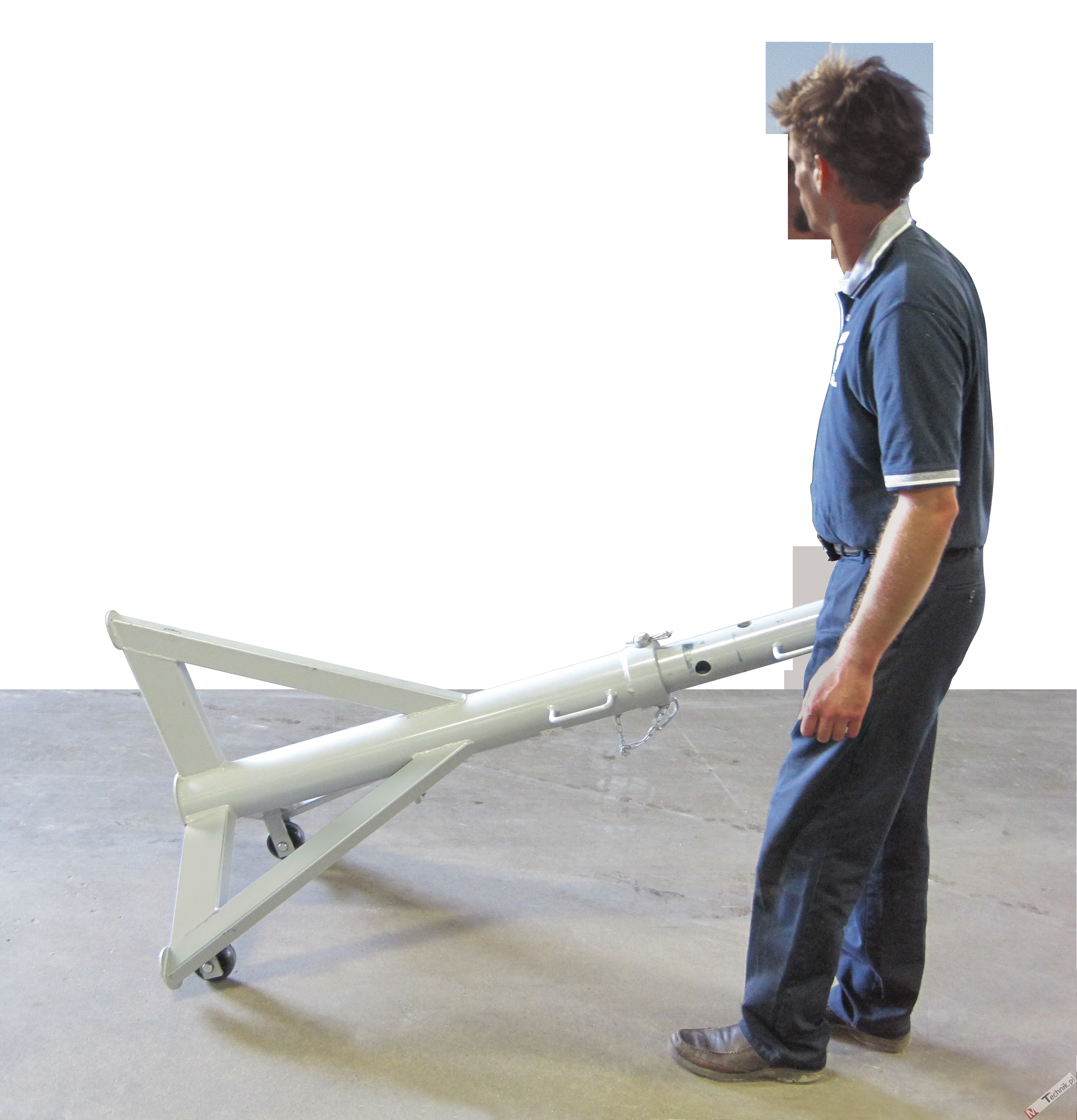

• Transport kolumny: jeden podnośnik (uchwyt) na zestaw,
  • Seria 260, 270:
    •
• Trzpienie obrotowe podczas poruszania są automatycznie smarowane z głównego zasobnika oleju,
• Zespół ślizgów (10 na zespół nośny), wyprodukowanych z Ertalonu o niskim współczynniku tarcia i dużej odporności na zużycie, gwarantuje równomierne podnoszenie pojazdu w dowolnej pozycji,

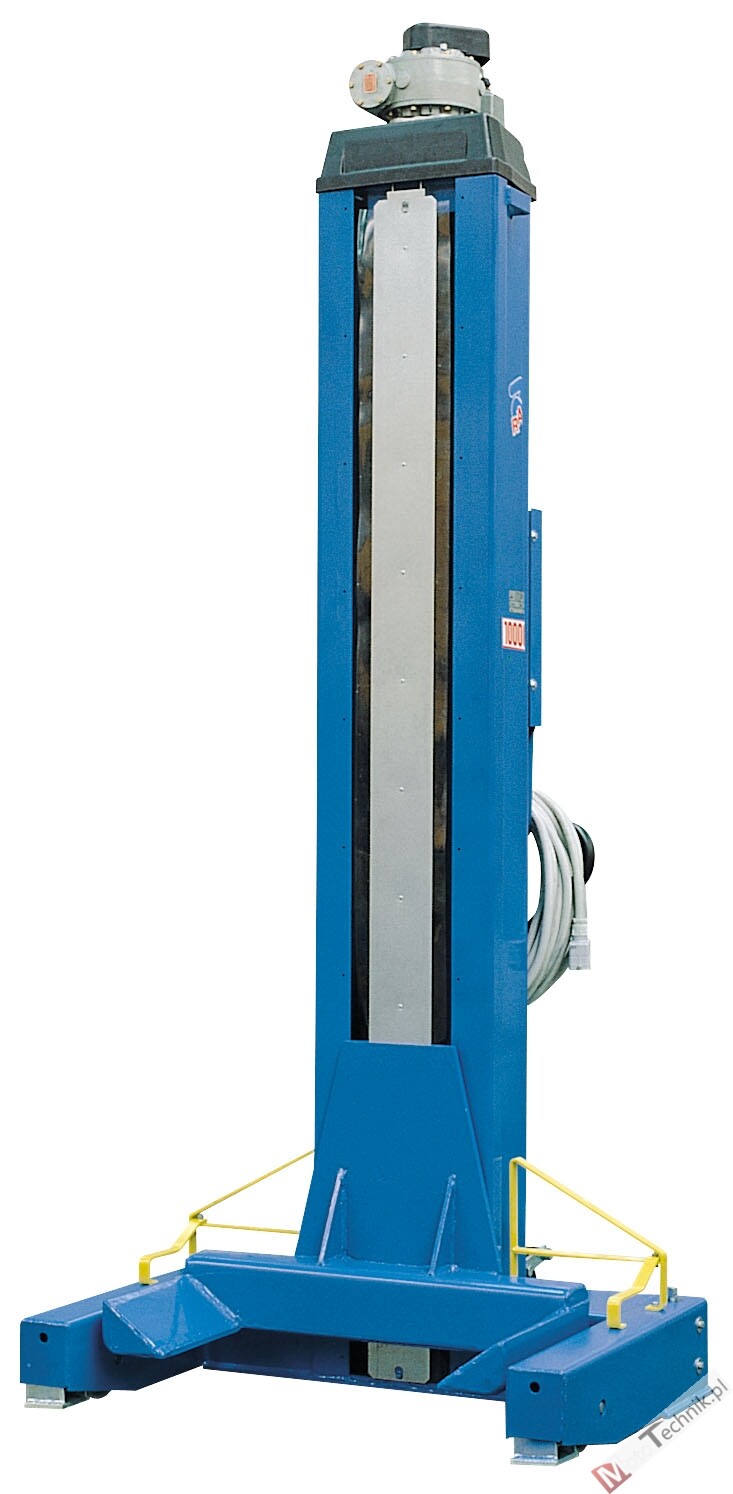

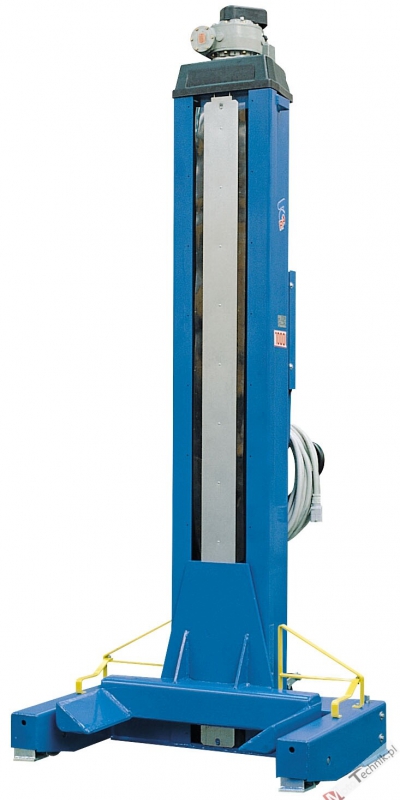

Zestawy kolumn mobilnych Ravaglioli:

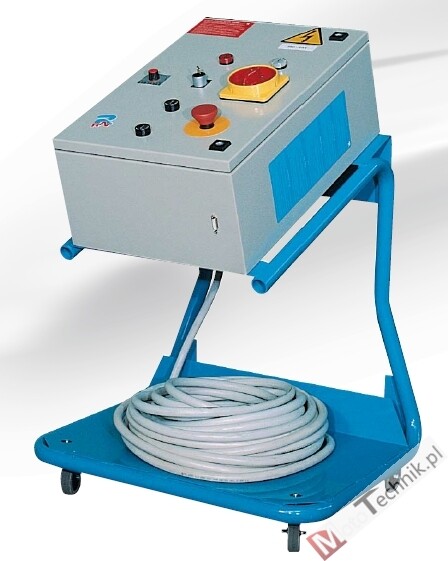

STEROWANIE:

Wymiary kolumn mobilnych Ravaglioli:

Seria	A	B	C	E	F	G	H	I	L	M	N
210	1100	1100	1800	122	550	515	2705	390	345	840	576
220	1100	1100	1800	122	550	515	2705	390	345	840	576
230	1100	1100	1800	122	550	515	2705	390	345	840	576
240	1192	1120	1760	151	602	500	2715	345	363	840	576
260	1126	1120	1760	153	602	500	2725	295	363	840	576
270	1090	1132	1810	190	524	440	2760	290	315	840	576











Dane Techniczne - RAV seria 270

• Udźwig: 4 x 10.000 kg; 6 x 10.000 kg; 8 x 10.000 kg
• Wymagane zasilanie na kolumnę: 400-415 V / 50-60 Hz, 6,5 kW 10,5A
• Moc silnika: 3,7 kW
• Wysokość kolumny: 2732 mm
• Wysokość podnoszenia: 1810 mm
• Minimalna wysokość: 190 mm
• Wymiary podstawy: 1090 x 1132 mm
• Maksymalna średnica opony: 1200 mm (1600 mm dla wersji "L")
• Minimalna średnica opony: 900 mm
• Minimalna średnica felgi: 580 mm
• Czas podnoszenia: 180 sekund
• Waga kolumny sterującej: 650 kg
• Waga kolumny podporządkowanej: 600 kg

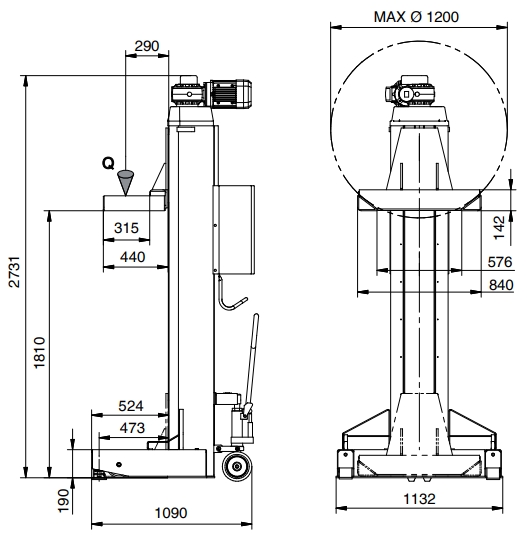

Wymiary dla Ravaglioli - RAV seria 270:

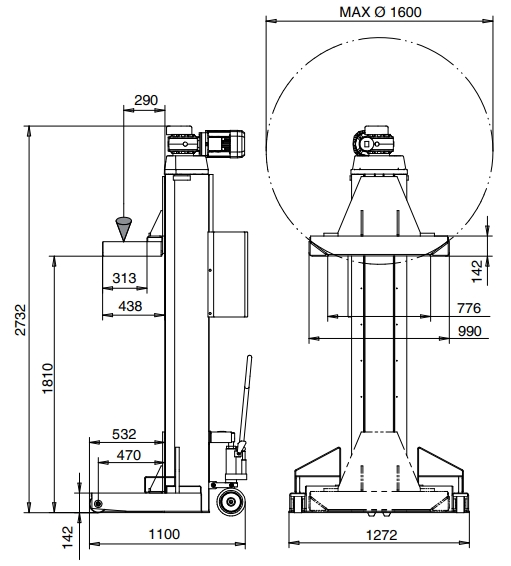

Wymiary dla Ravaglioli - RAV seria 270 L:

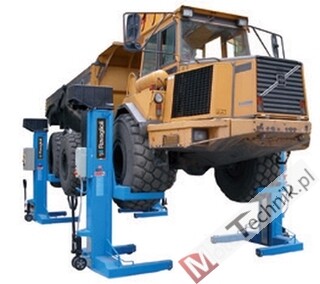

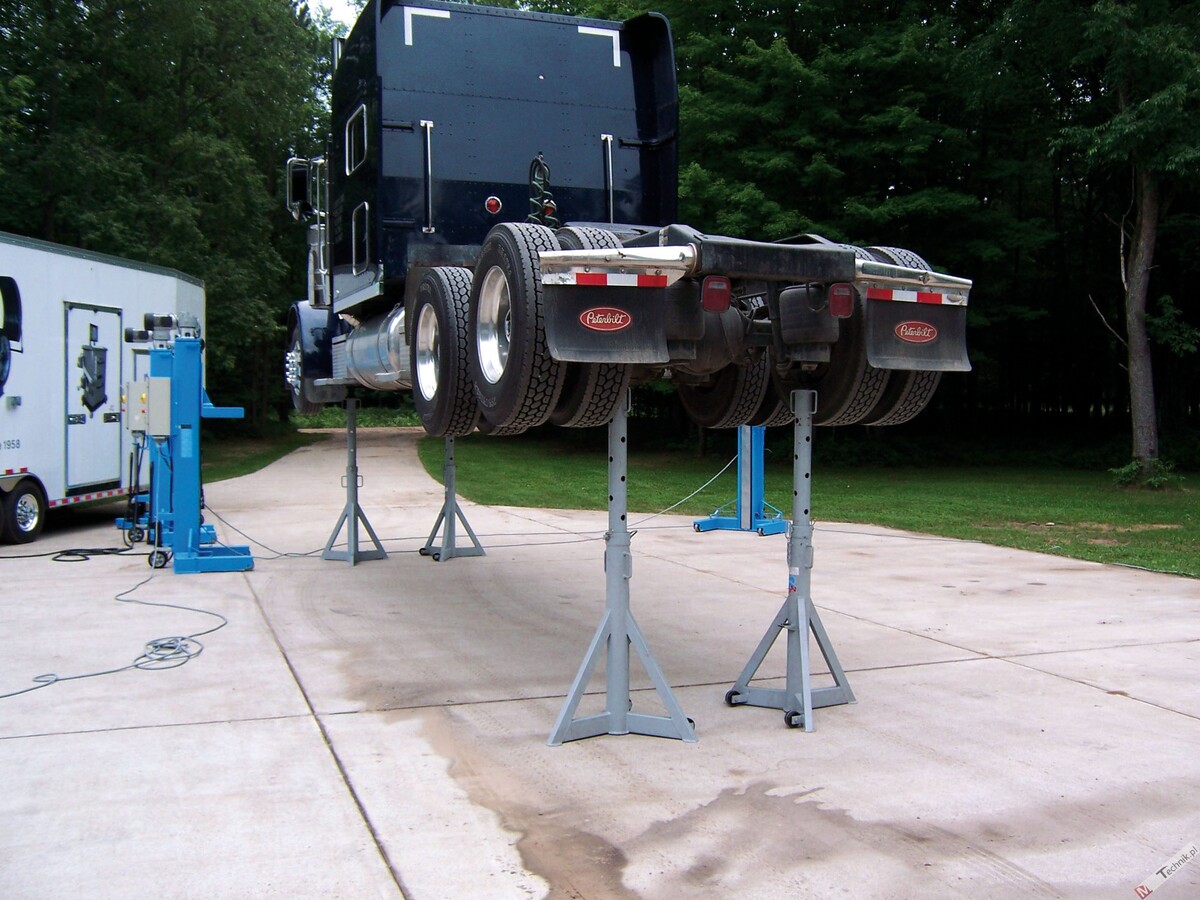

Miejsce zastosowanie mobilnych podnośników kolumnowych:

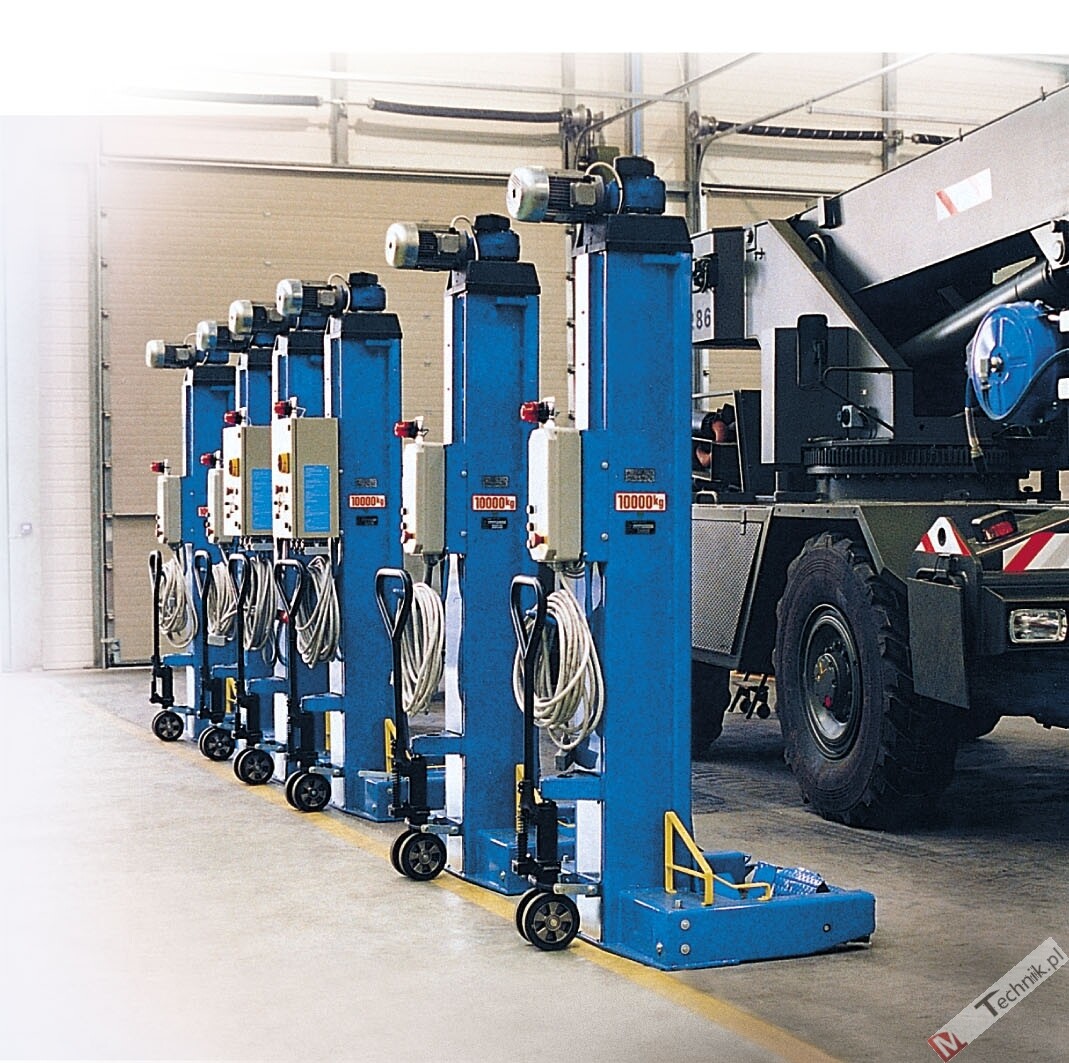

• WEWNĄTRZ WARSZTATU:
  • RAV 271 zestaw 4 kolumn
  • RAV 273 zestaw 6 kolumn
  • RAV 275 zestaw 8 kolumn
• NA ZEWNĄTRZ WARSZTATU:
  • RAV 272 zestaw 4 kolumn
  • RAV 274 zestaw 6 kolumn
  • RAV 276 zestaw 8 kolumn

Siła nacisku kolumny mobilnej RAV seria 270:

• Q = 6650 kg
• R1 = 4300 kg
• a = 1150 mm
• b = 600 mm
• c = 400 mm
• d = 1150 mm

Bezpieczeństwo obsługi:



Opcje dodatkowe:

• Odzielne sterowanie - wersja C
  •

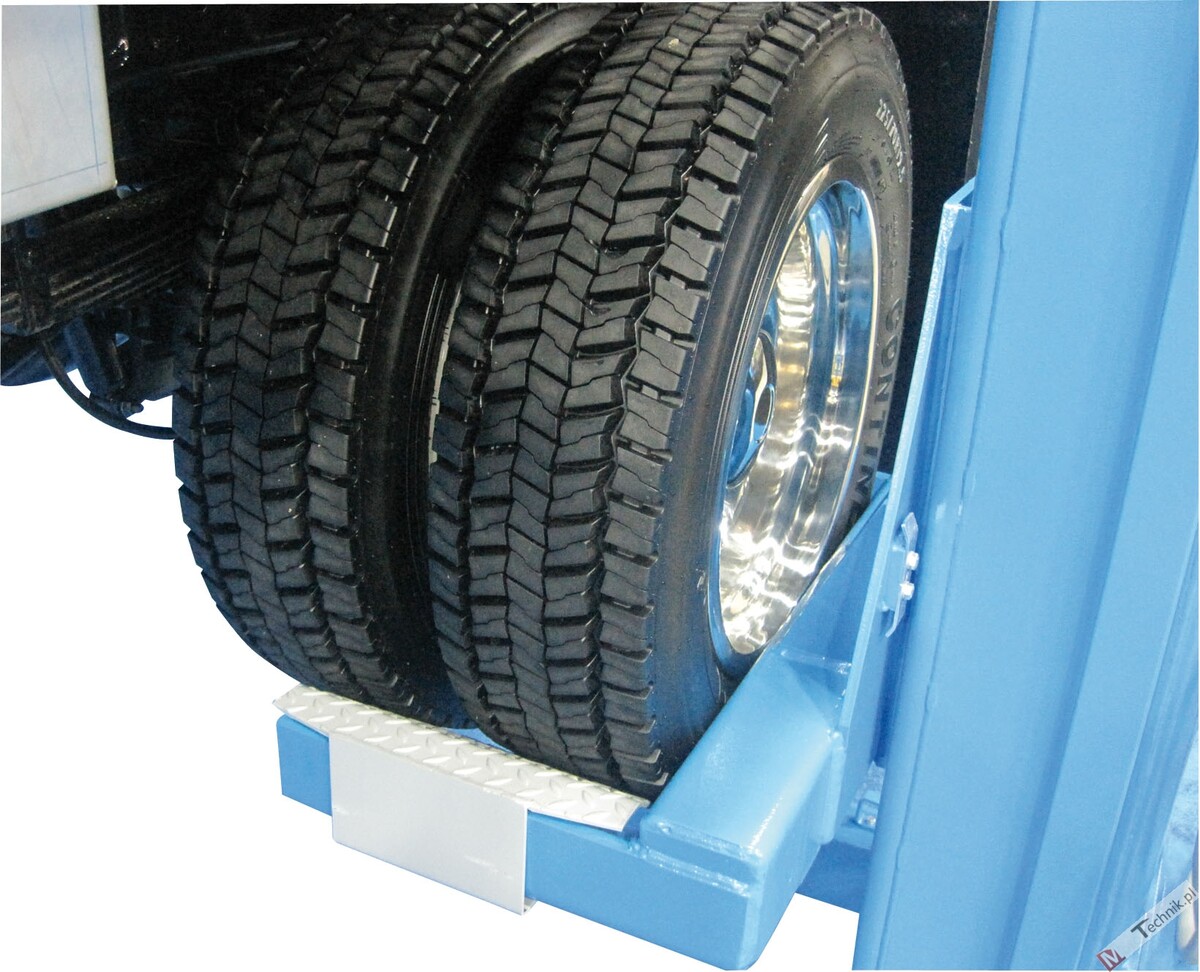

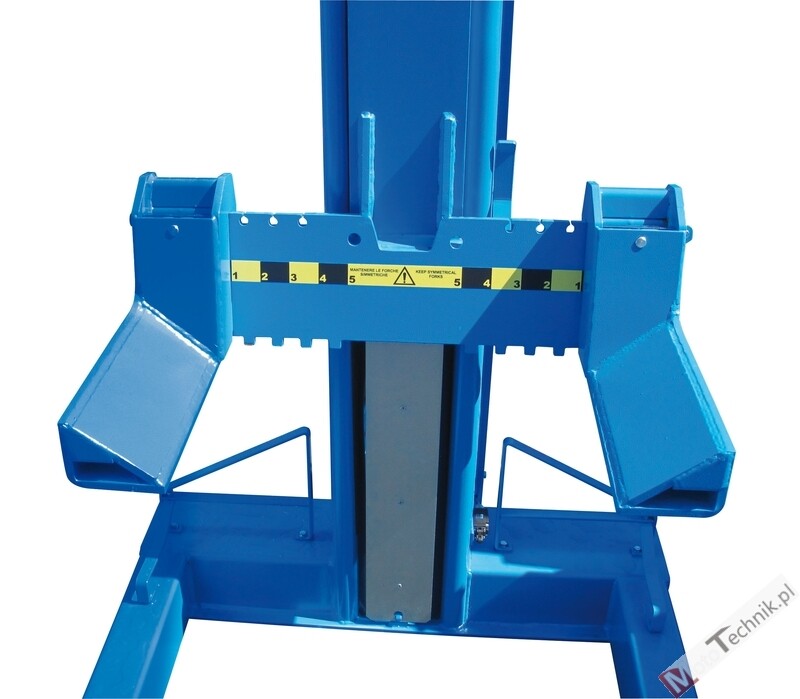

• Regulowany rozstaw uchwytów pod koła (średnica kół od 500 mm do 1200 mm)
  •

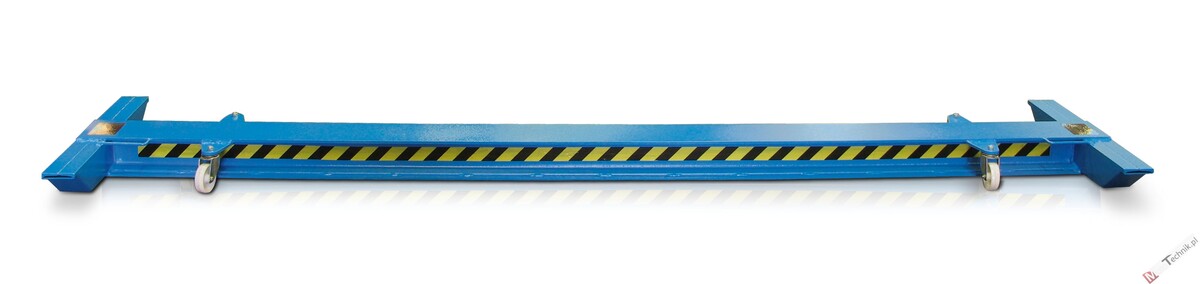

• Travers do podnoszenia pojazdów bez kół
  • S260A5 -> max 15.000 kg
  • S270A7 -> max 20.000 kg
  •

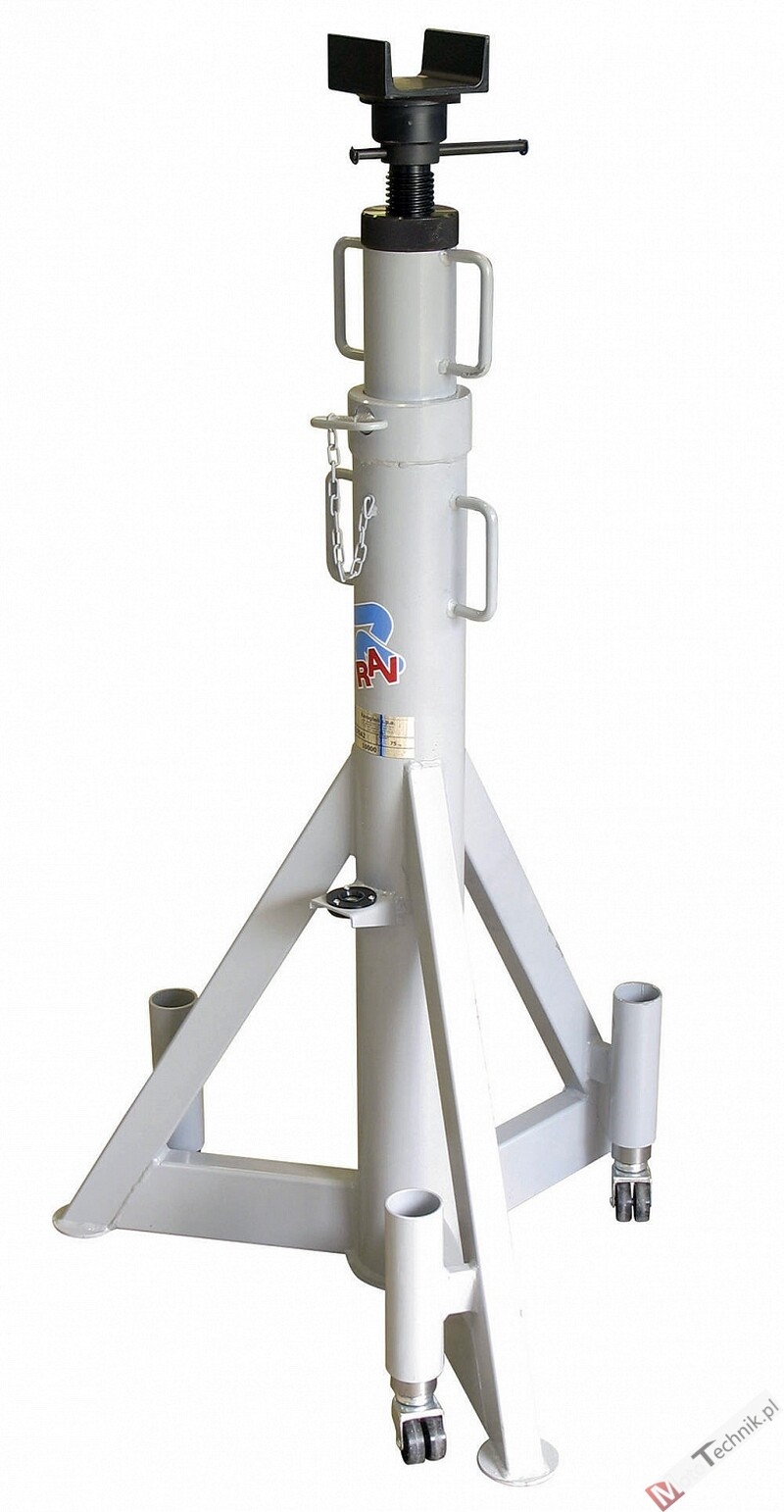

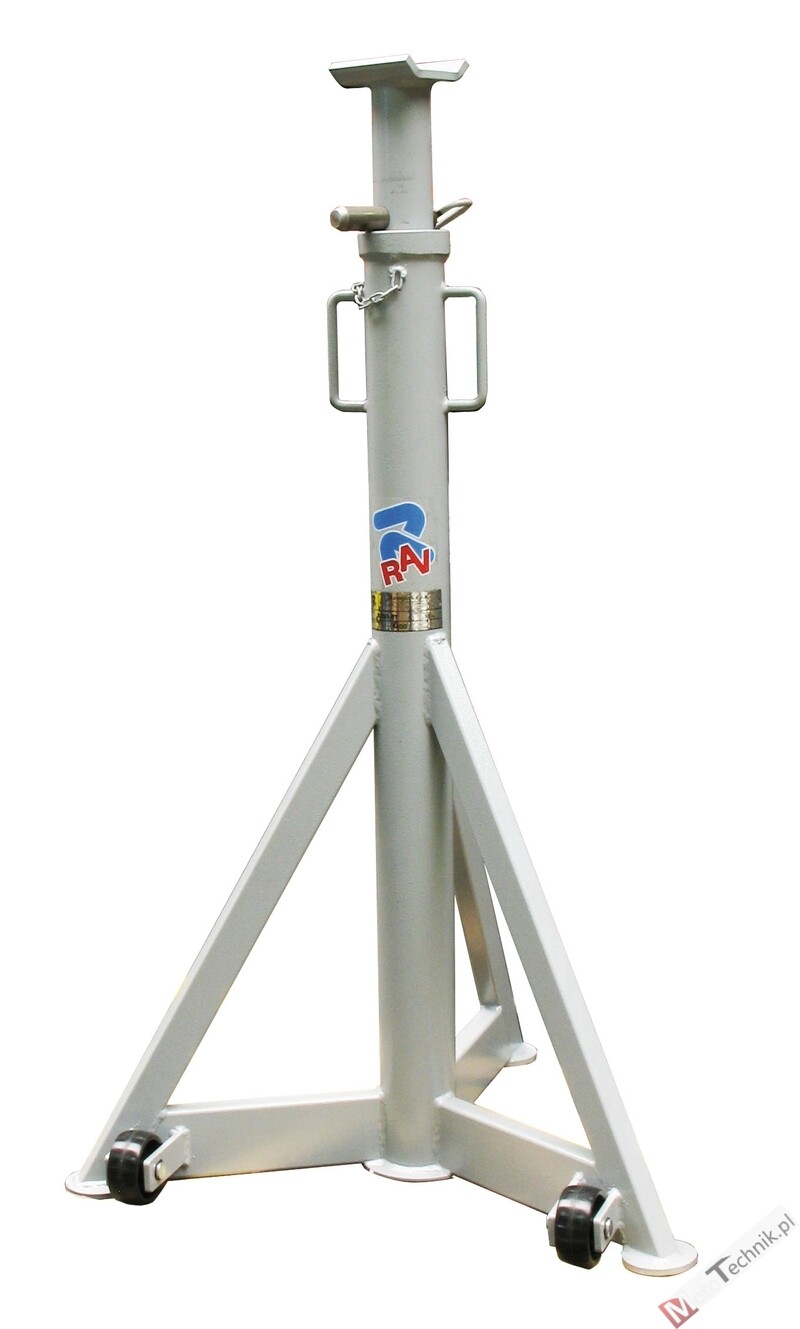

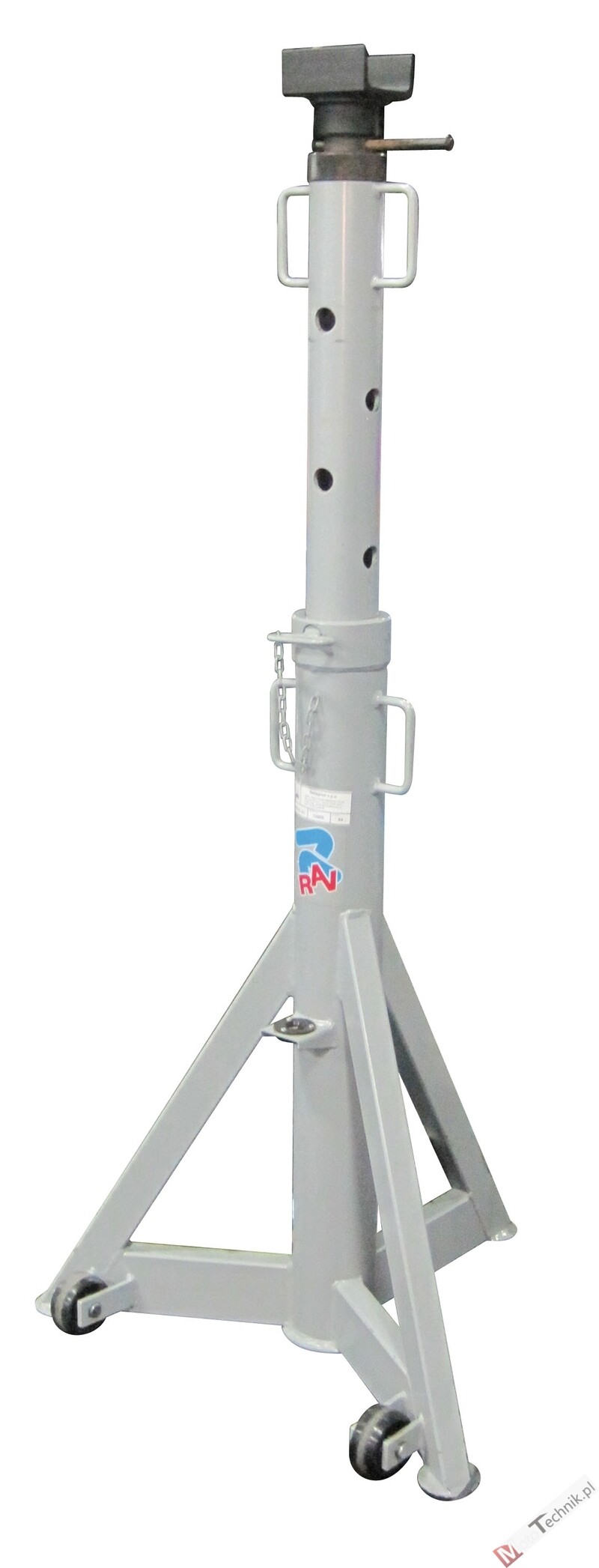

• Podpory pod osie:
  • S260A1 -> max do 7.500 kg, wys. 1.330 - 2.030 mm, 2 koła
    •
  • S270A1 -> max do 10.000 kg, wys. 1235 - 2040 mm, 2 koła
    •
  • S270A2 -> max do 10.000 kg , wys. 1235 - 2040 mm, 3 koła
    • ​
