RAVAGLIOLI - Kolumny Mobilne Hydrauliczne - RAV seria 290H

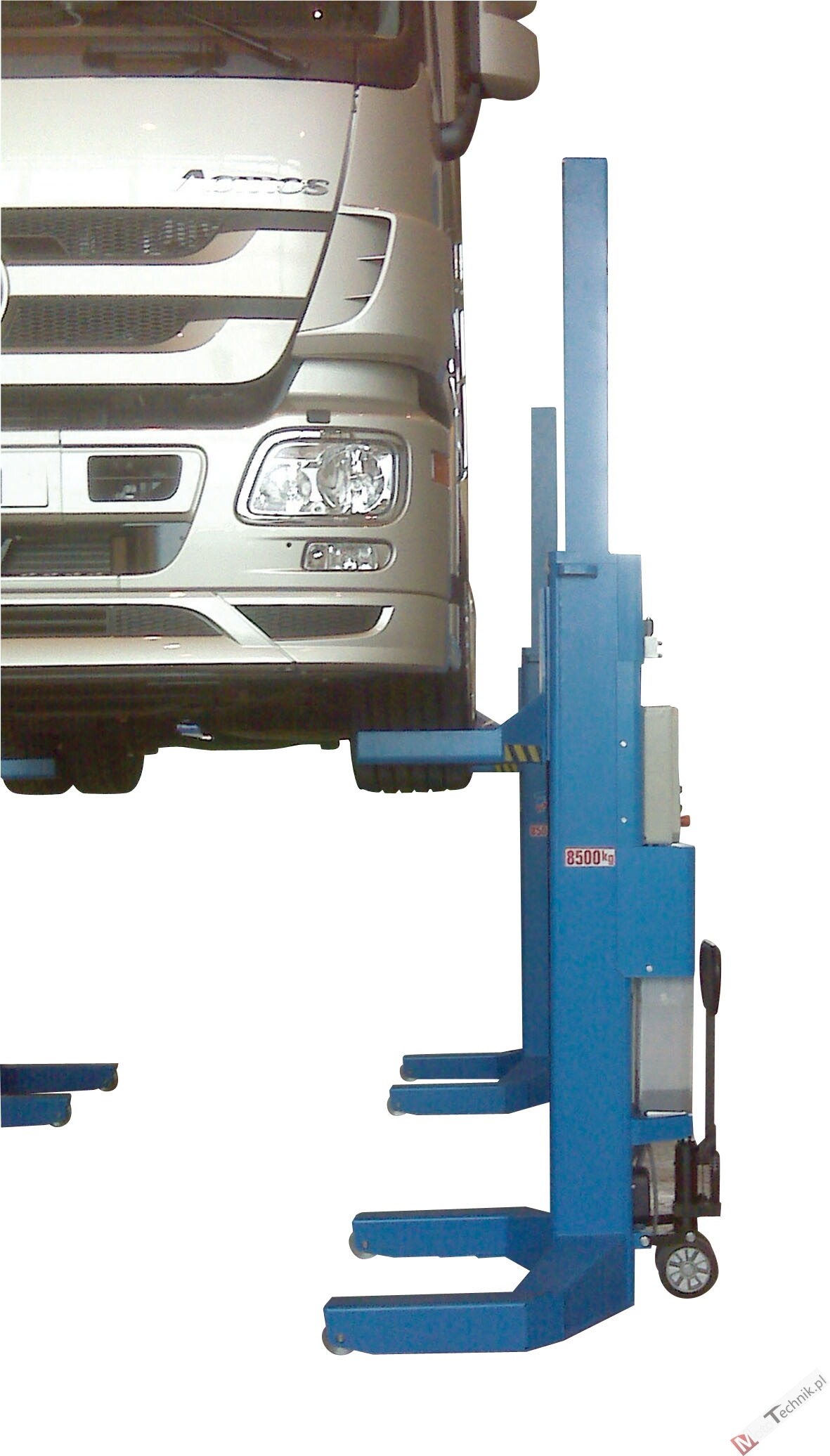

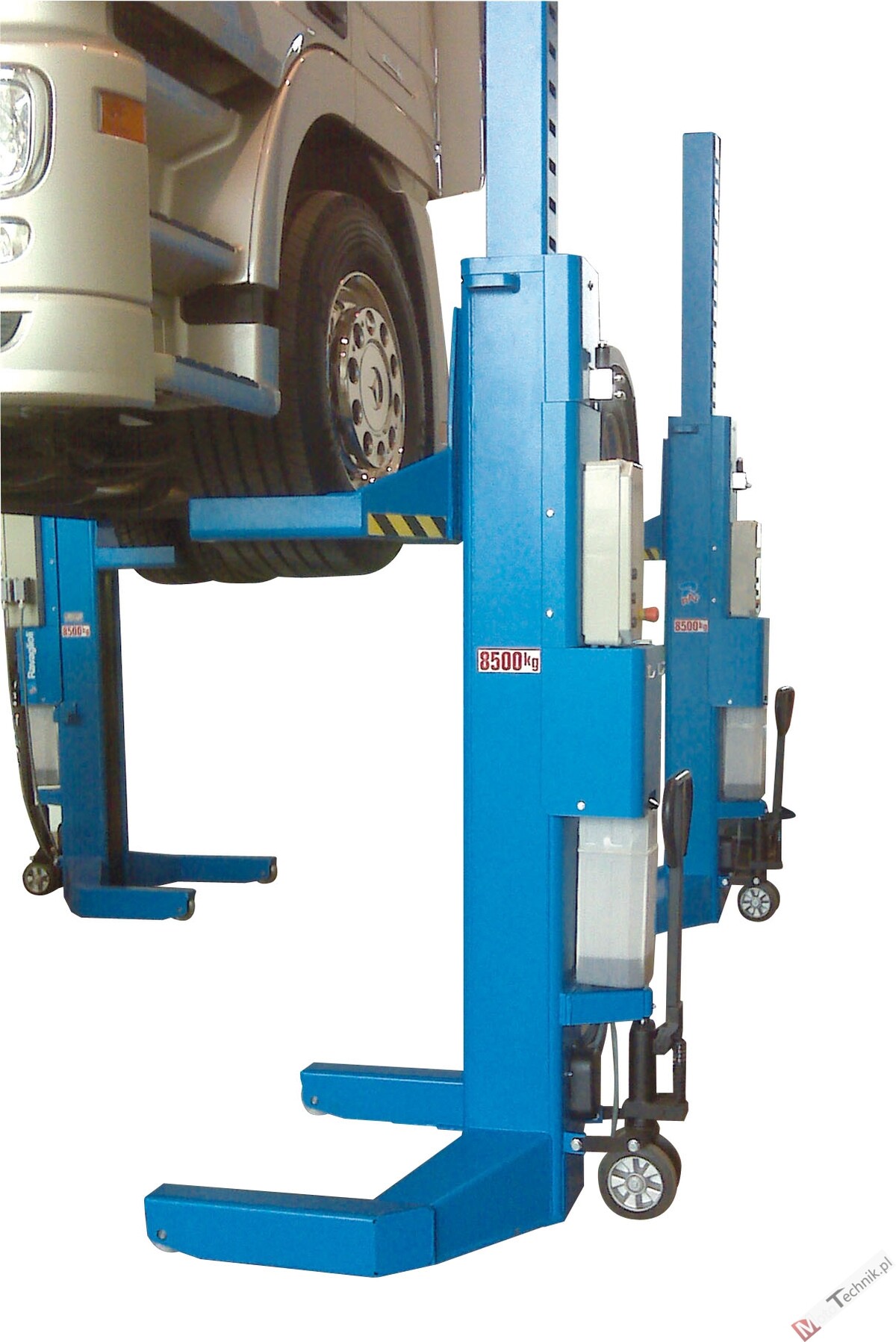

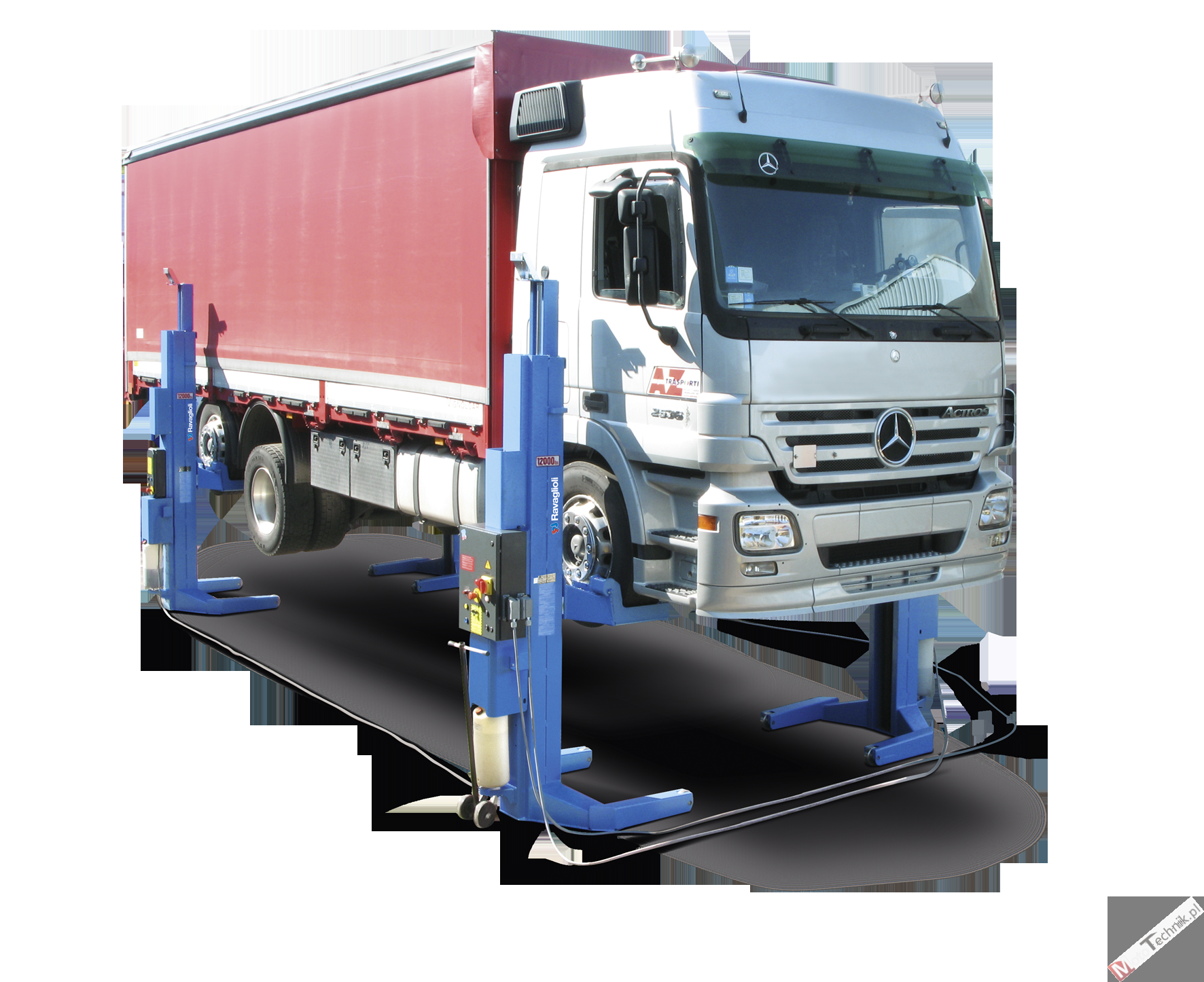

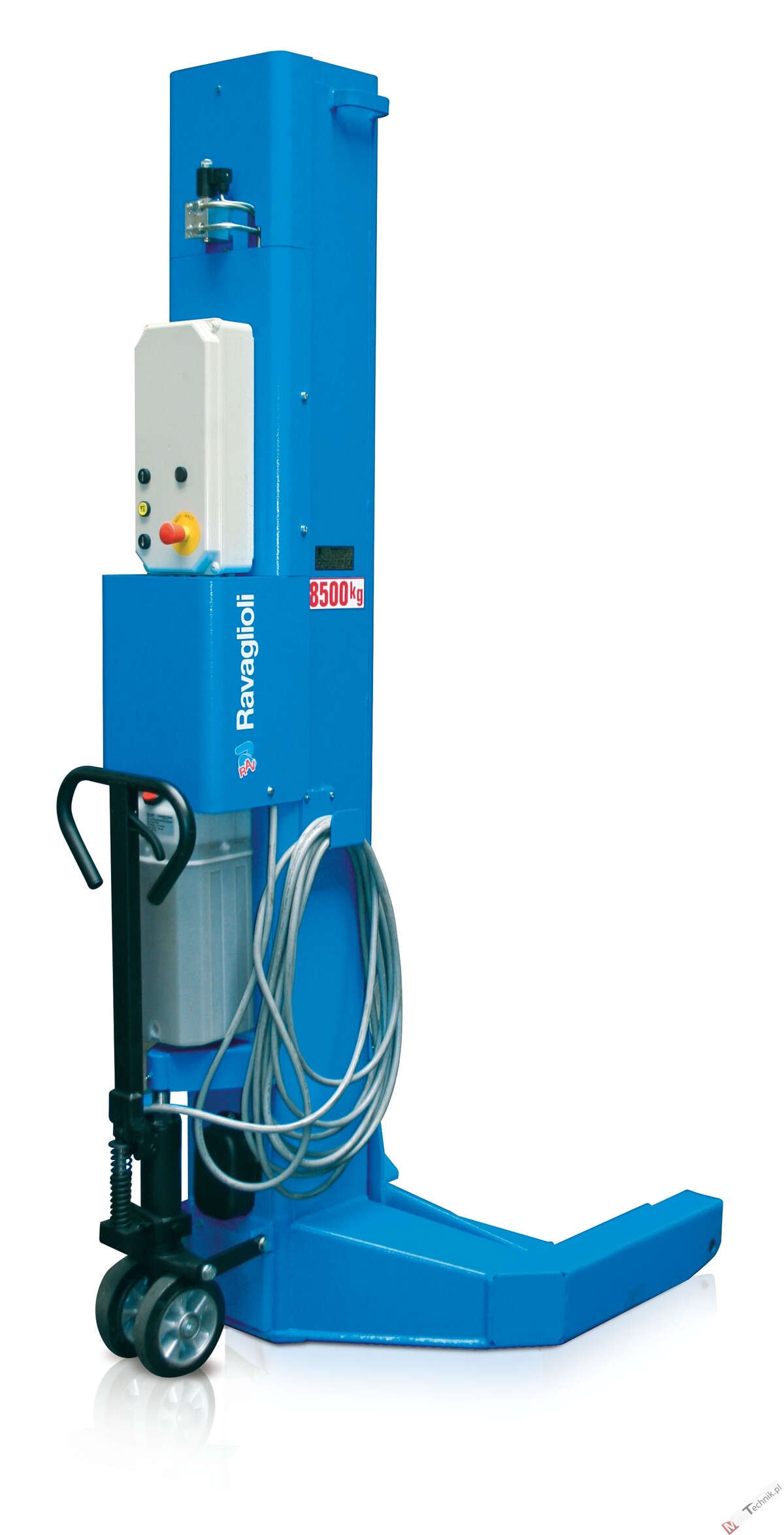

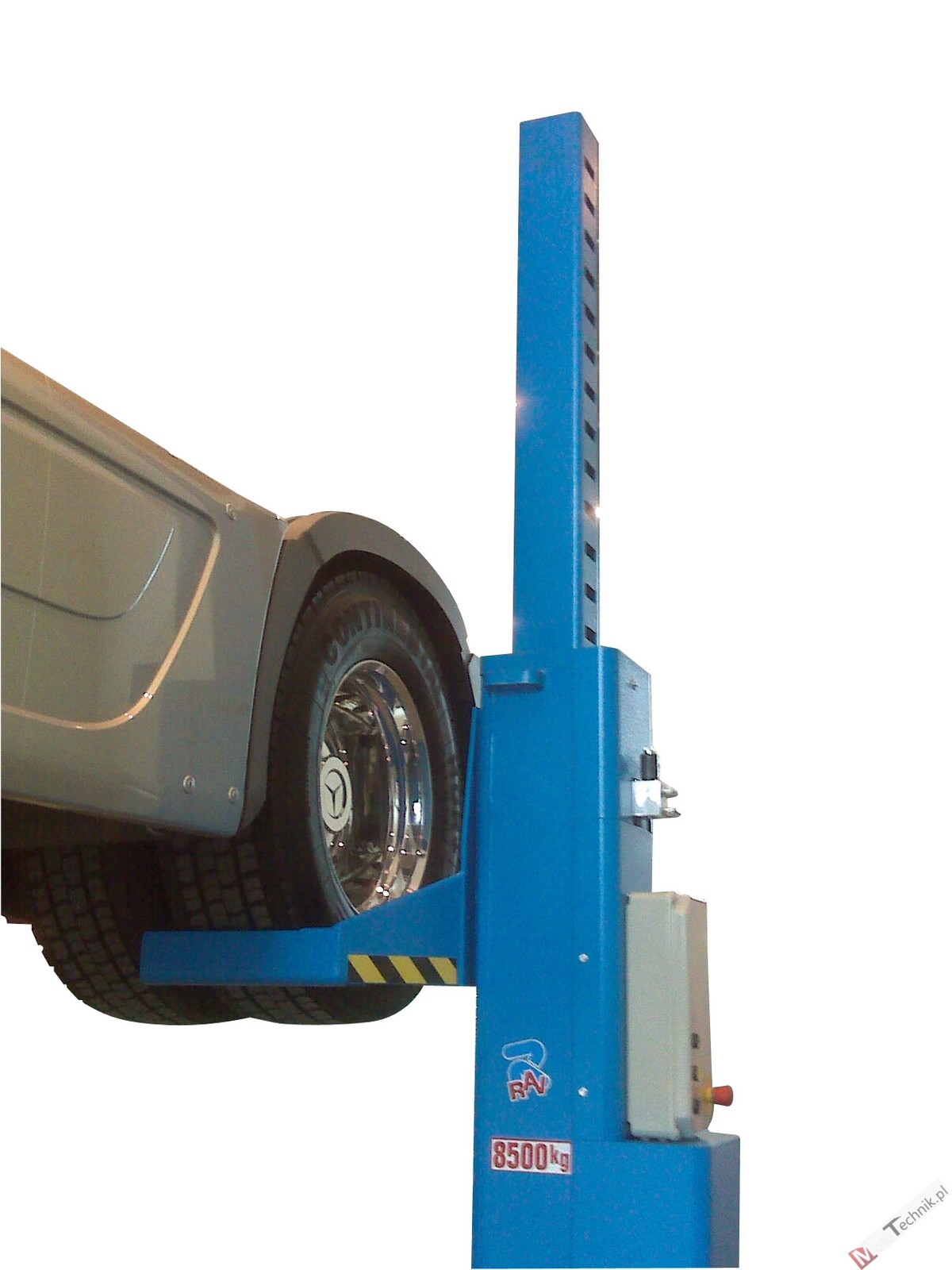

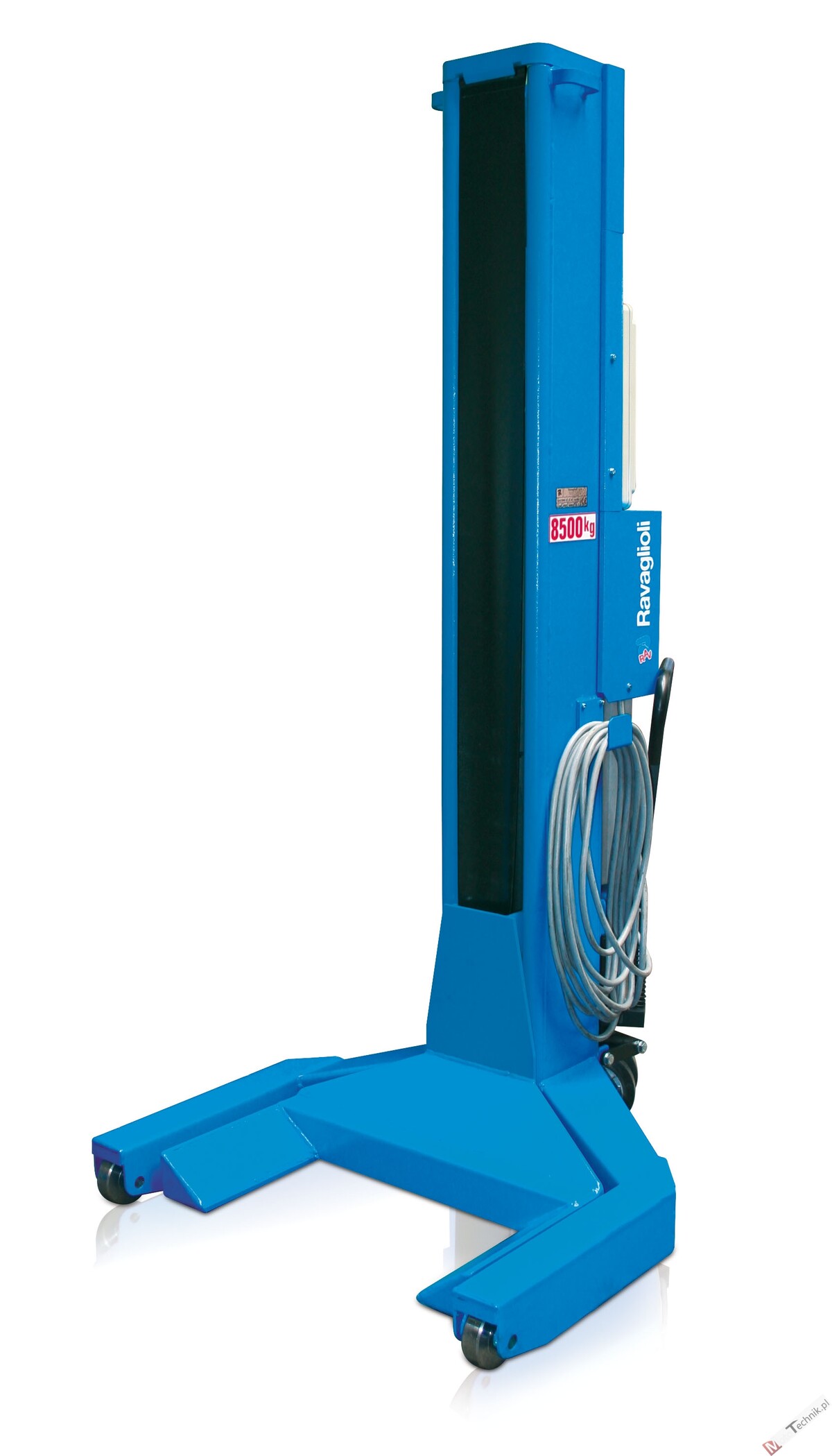

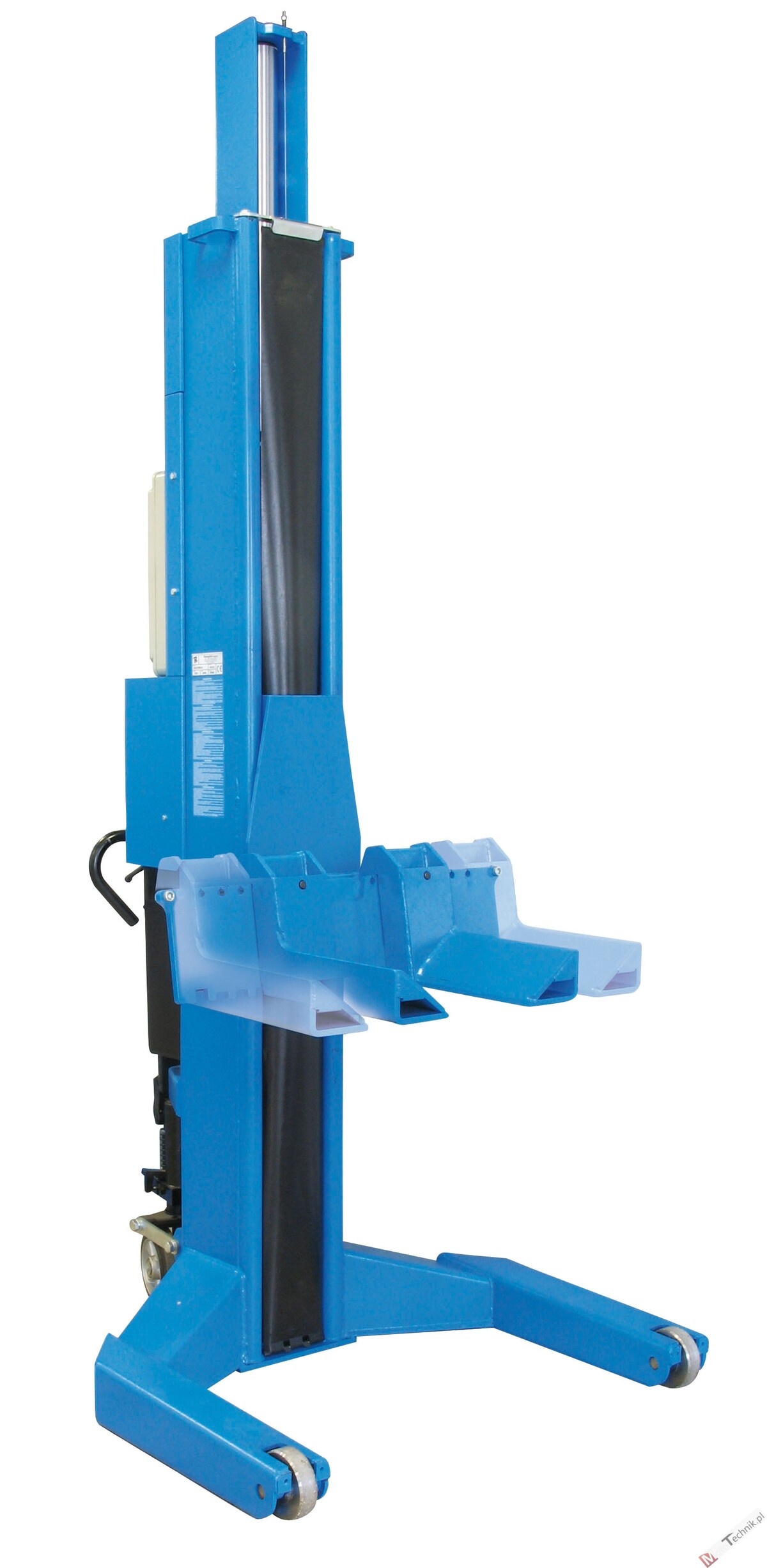

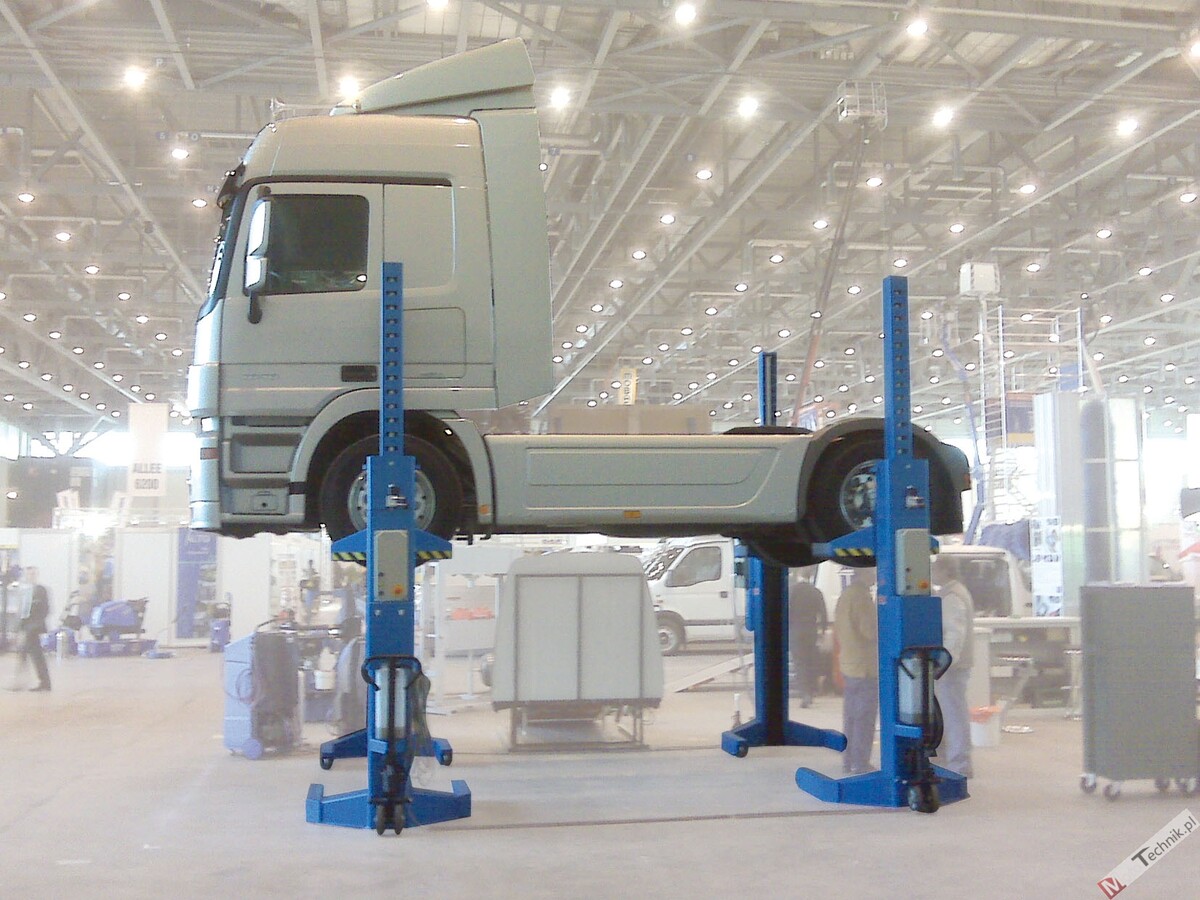

Mobilny podnośnik kolumnowy, elektro-hydraulicny RAVAGLIOLI - seria RAV 290:

• RAV 295H.4 / RAV 297H.4 / RAV 298H.4 -> zestaw 4 mobilnych kolumn
• RAV 295H.6 / RAV 297H.6 / RAV 298H.6 -> zestaw 6 mobilnych kolumn
• RAV 295H.8 / RAV 297H.8 / RAV 298H.8 -> zestaw 8 mobilnych kolumn

Udźwig jednej kolumny do 5.500 kg / 7.500 kg / 8.500 kg. Podnośnik przeznaczony do podejmowania pojazdów o masie od 22.000 kg do 68.000 kg (zależy od wielkości zastosowanego zestawu i udźwigu kolumny).

Cechy podnośnika:

• Kolumny posiadają mikroprocesorowe sterowanie co zapewnia pełną synchronizację zestawu i bezpieczeństwo,
• Podnośniki posiadają szereg zabezpieczeń elektrycznych m.in. o nieprawidłowym podłączeniu kolumn oraz o pracy podnośnika,
• Mechaniczna blokada ustalonej wysokości,
• Kolumny o udźwigu od 5.500 kg do 8.500 kg (jedna kolumna)
• Istnieje możliwość doposażenia urządzenia o inne nakładki podnoszące,
• W momencie zamówienia należy podać docelową ilość kolumn mobilnych w celu odpowiedniego skonfigurowania kolumny centralnej,
• Możliwość ustawienia różnej wysokości pomiędzy parami kolumn,
  •
• Modułowe systemy elektryczne pozwalają na dokonywanie zmian konfiguracji (przejście z 4 do 6 do 8 kolumn lub tworzenie dwóch zestawów 4 kolumn dzieląc jeden zestaw 8 kolumnowy),
  •

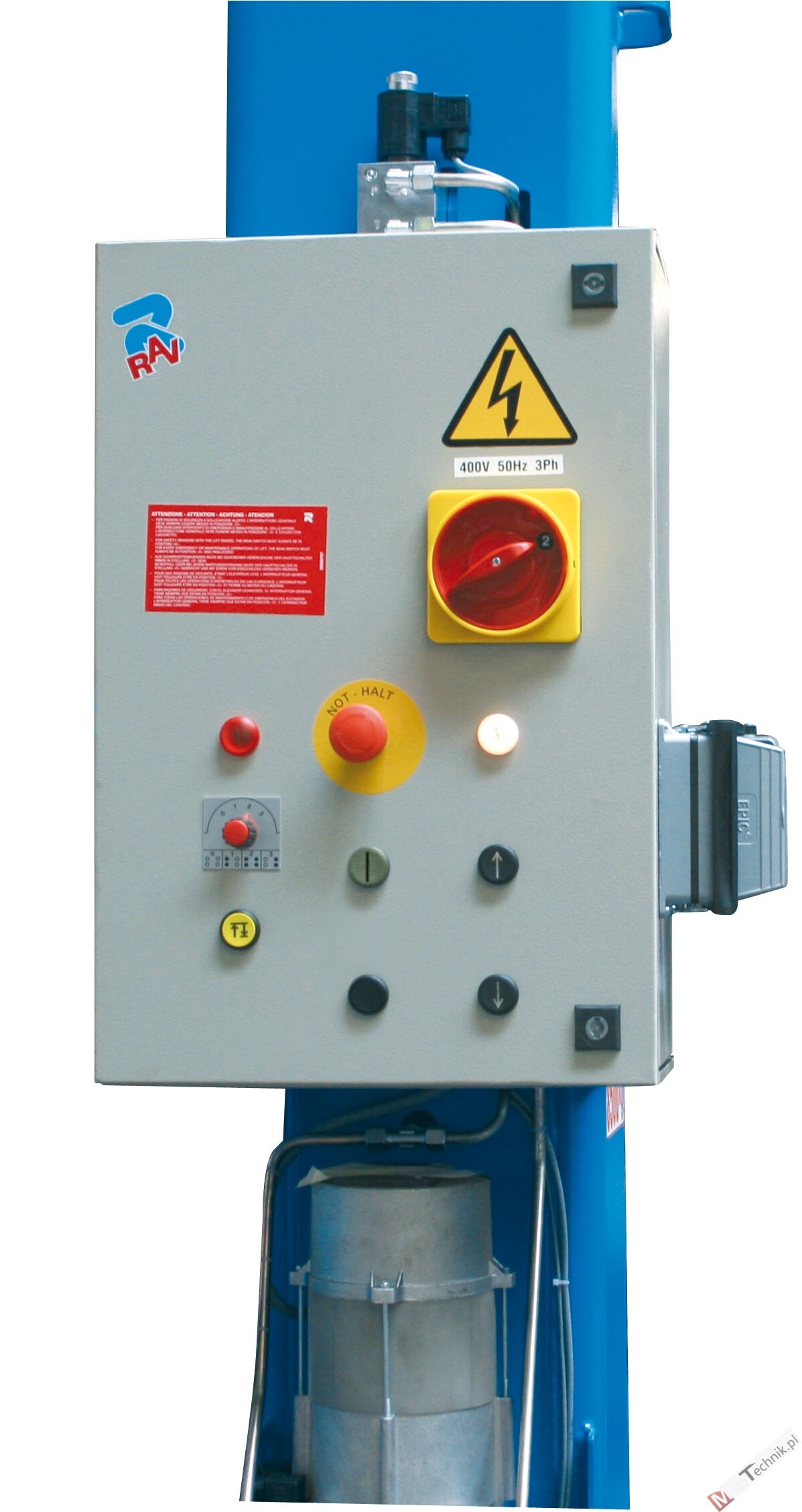

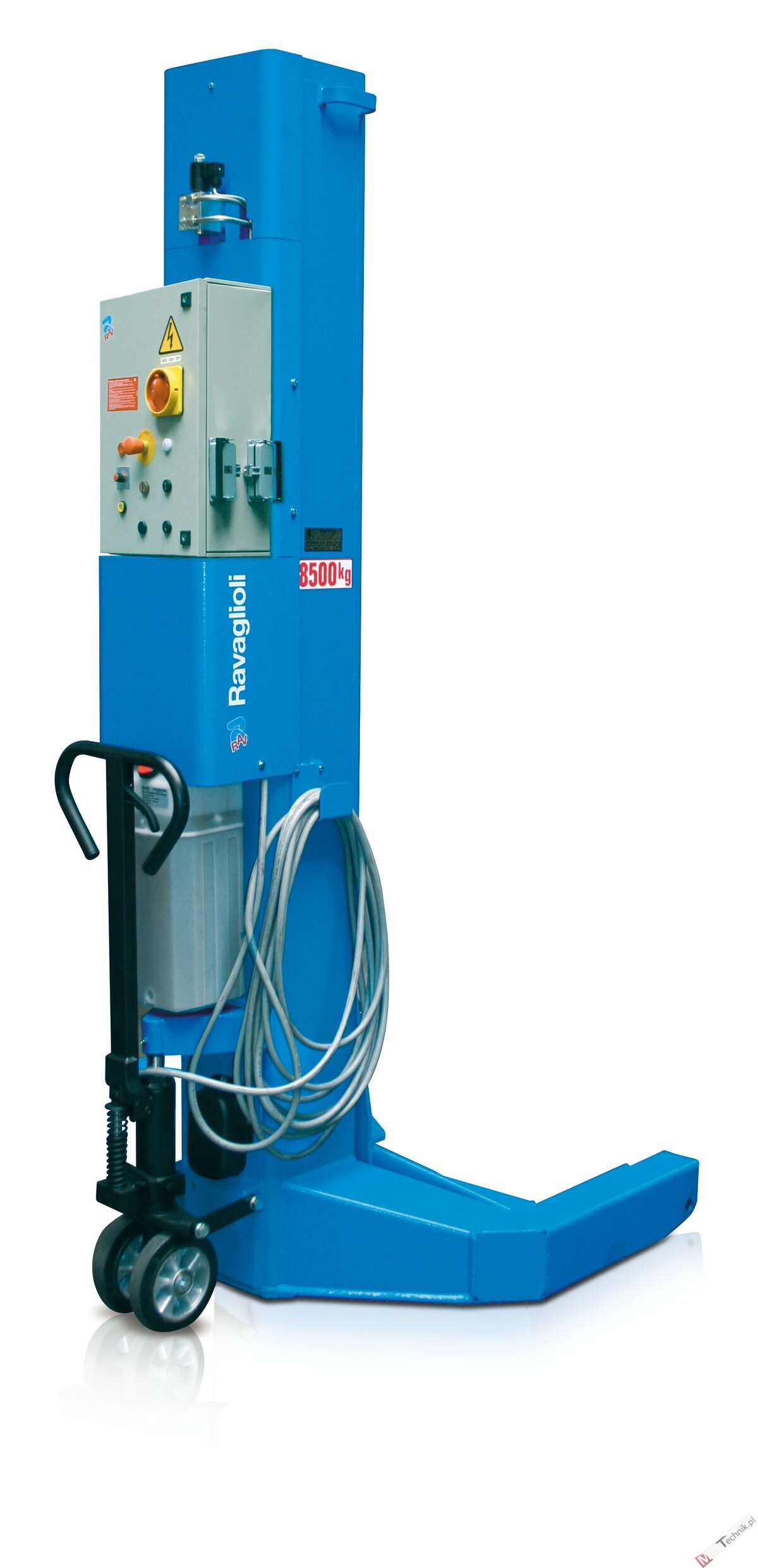

• Kolumna sterująca posiada główny panel kontrolny zawierający wszystkie opcje sterowania,
  •

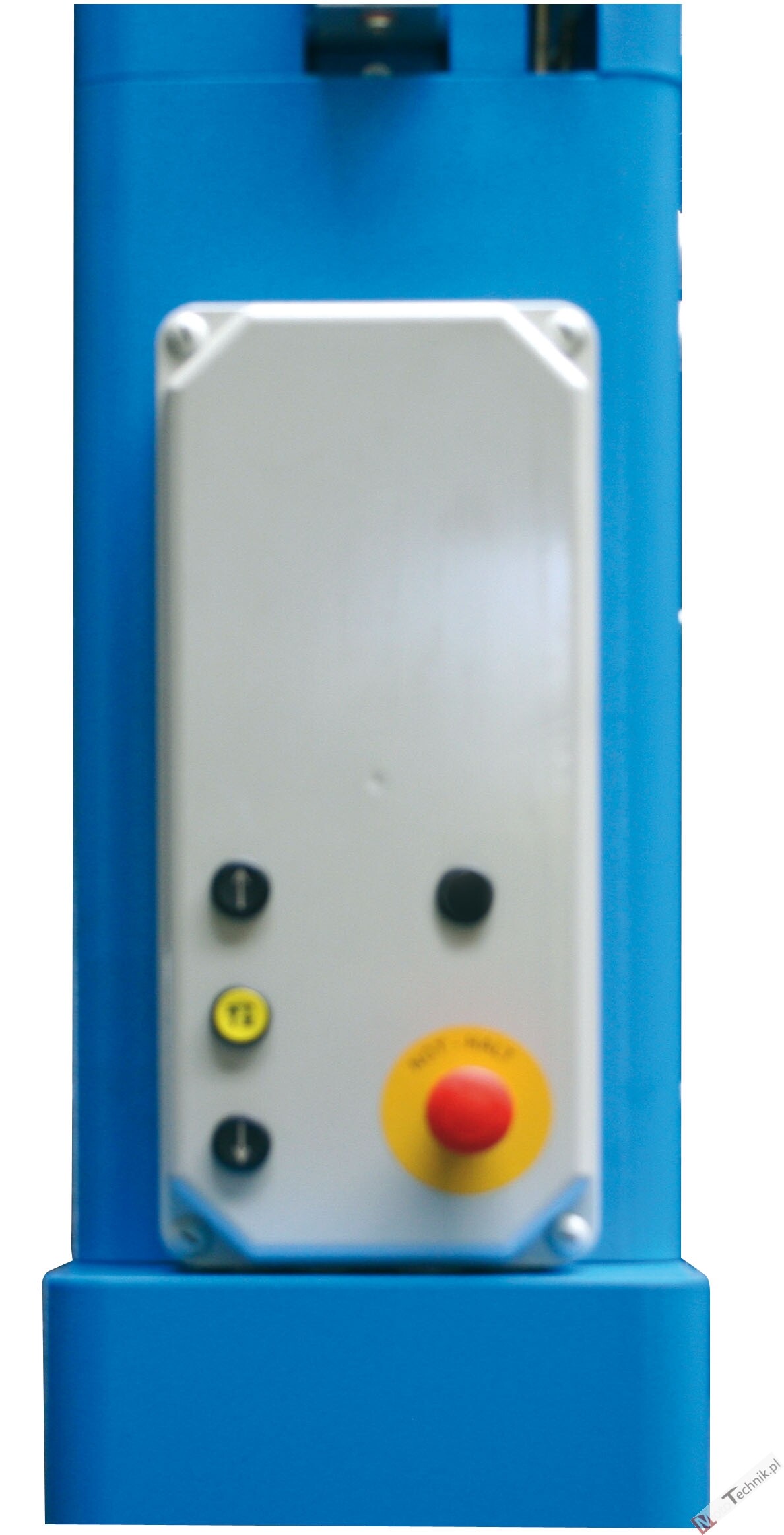

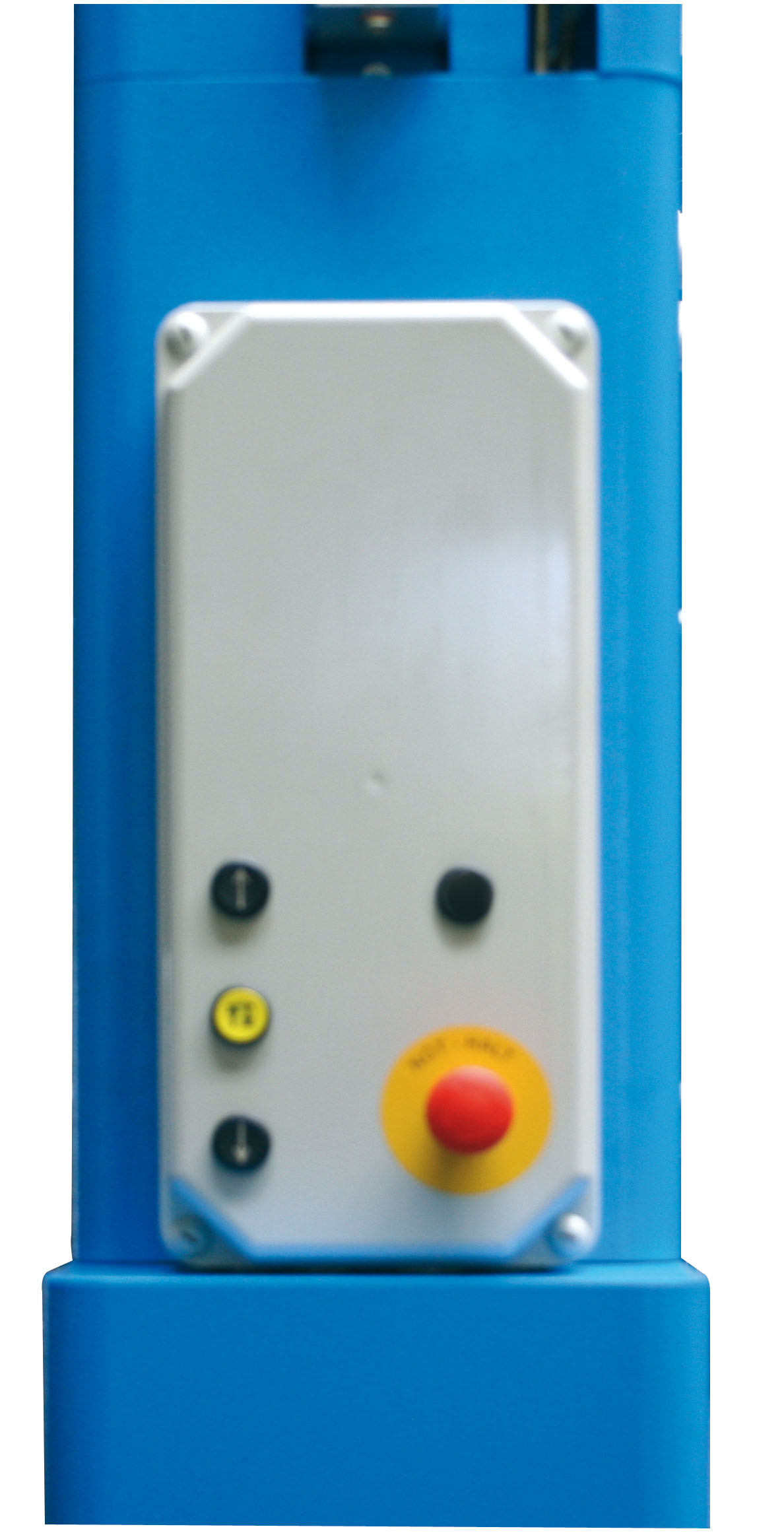

• Kolumny podporządkowane posiadają zapasowy panel sterowania zawierający przyciski podnoszenia i opuszczania oraz awaryjnego zatrzymania,
  •

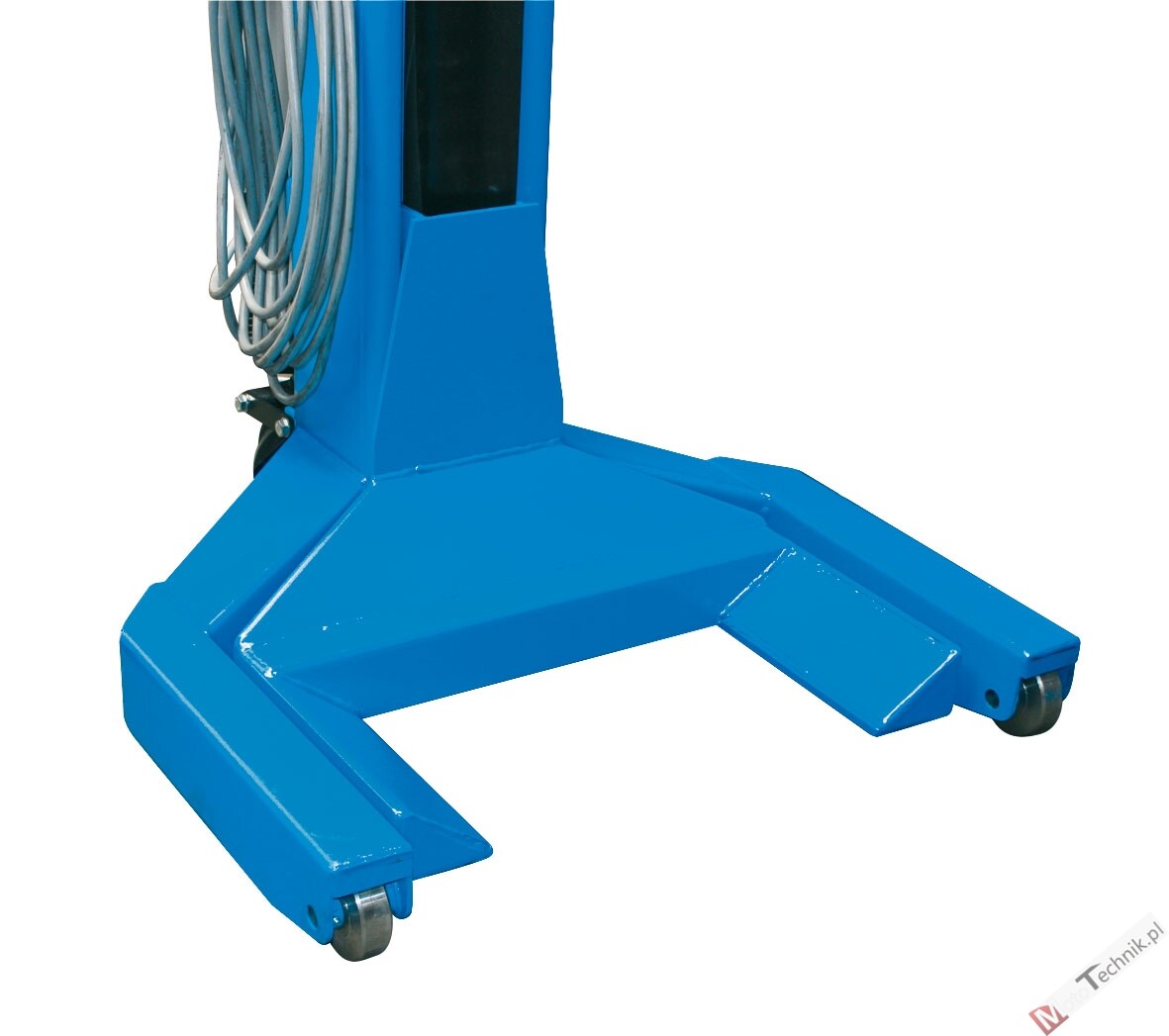

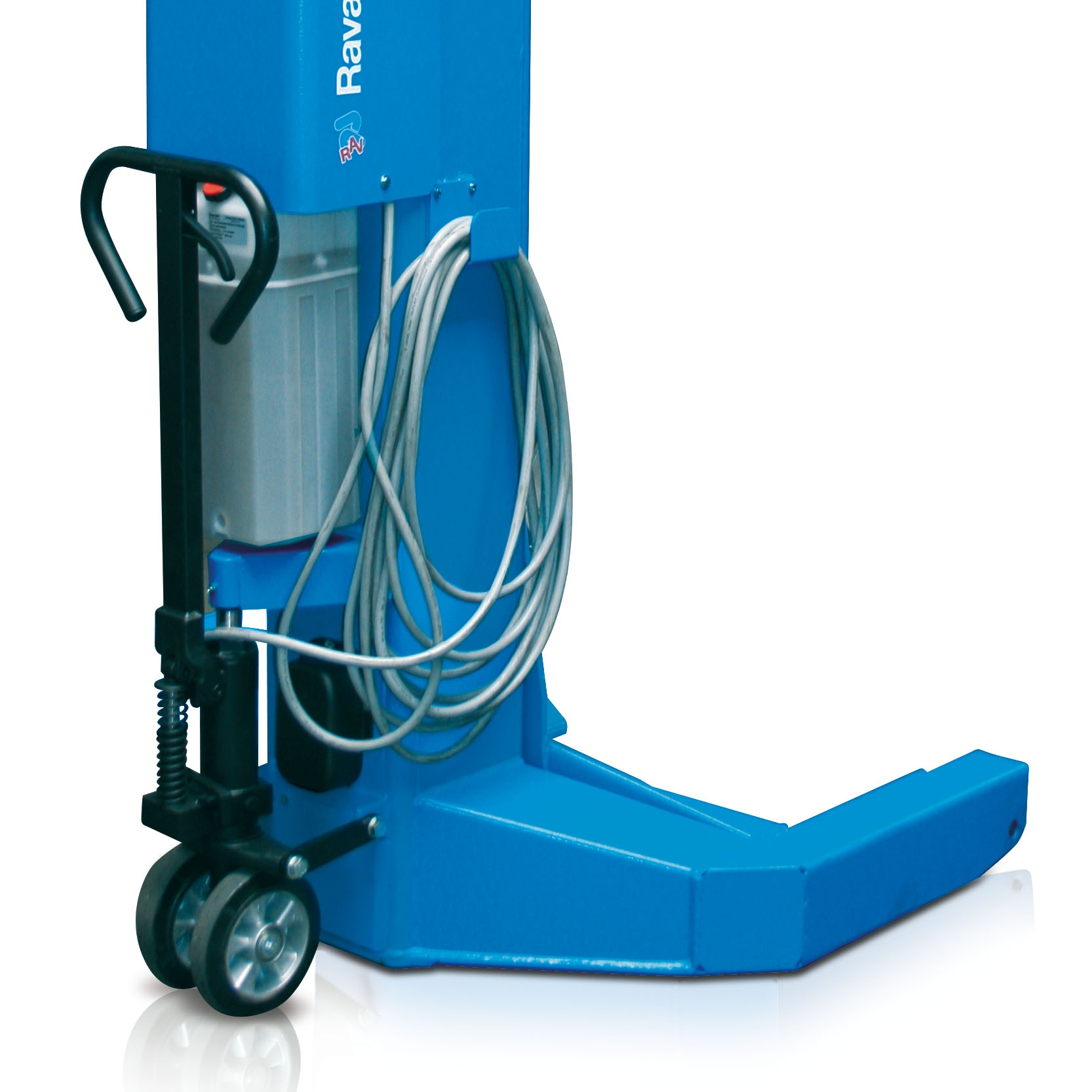

• Duże i solidne podstawy dla maksymalnej stabilności przy obciążeniu. Kółka transportowe ze stali,
  •
• Transport kolumny: jeden podnośnik (uchwyt) na zestaw,
  •

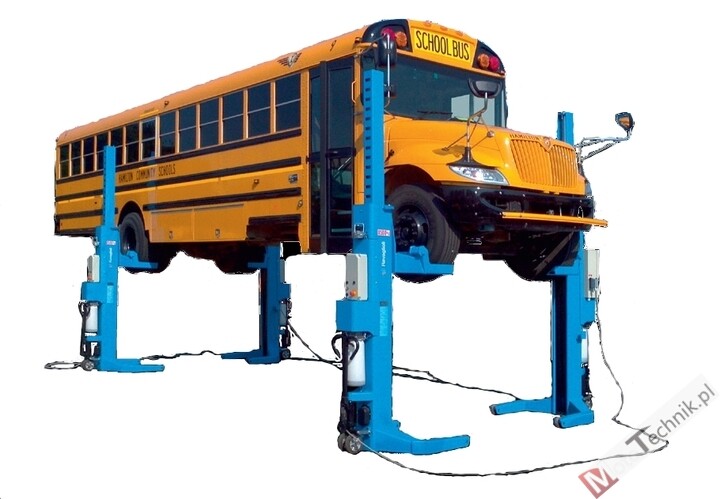

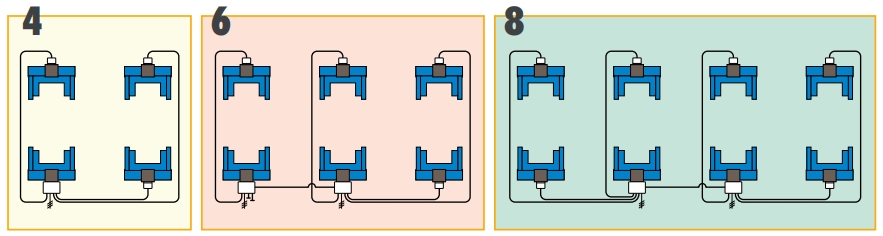

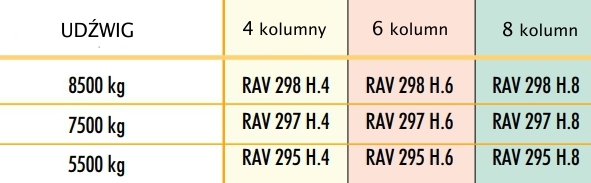

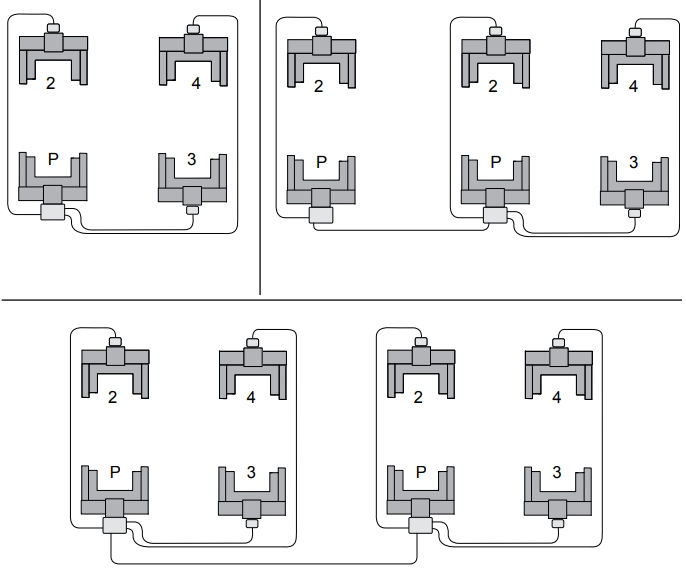

Zestawy kolumn mobilnych Ravaglioli:

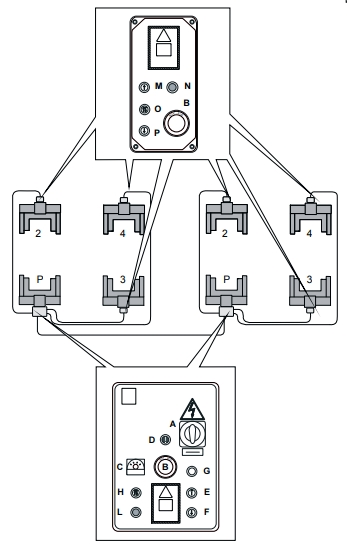

STEROWANIE:

Wymiary kolumn mobilnych Ravaglioli:

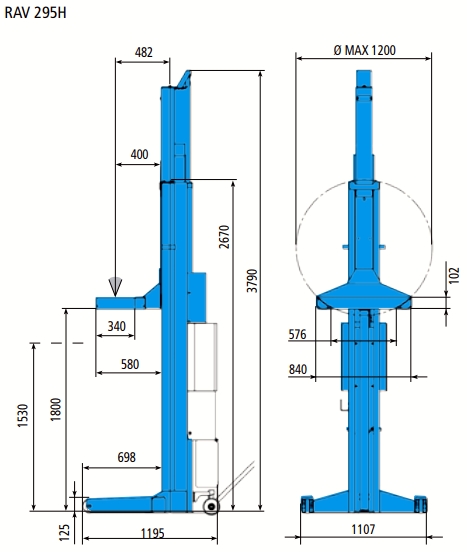

Wymiary dla Ravaglioli - RAV 295H:

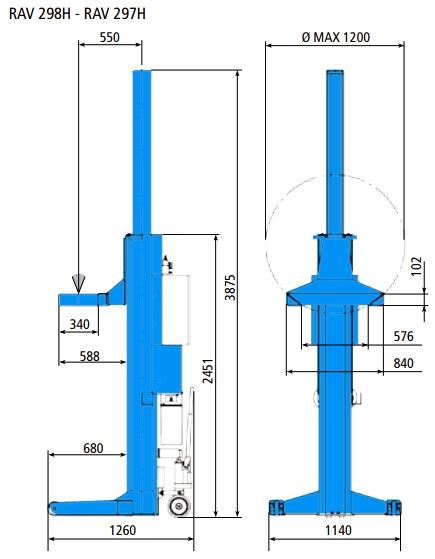

Wymiary dla Ravaglioli - RAV 297H / RAV 298H:

Dane Techniczne - RAV seria 290

• Udźwig:
  • RAV 295H.4 zestaw 4 kolumn x 5.500 kg
  • RAV 295H.6 zestaw 6 kolumn x 5.500 kg
  • RAV 295H.8 zestaw 8 kolumn x 5.500 kg
  • RAV 297H.4 zestaw 4 kolumn x 7.500 kg
  • RAV 297H.6 zestaw 6 kolumn x 7.500 kg
  • RAV 297H.8 zestaw 8 kolumn x 7.500 kg
  • RAV 298H.4 zestaw 4 kolumn x 8.500 kg
  • RAV 298H.6 zestaw 6 kolumn x 8.500 kg
  • RAV 298H.8 zestaw 8 kolumn x 8.500 kg
• Wymagane zasilanie na kolumnę: 400-415 V / 50-60 Hz. 5,5 kW - 16,5A
• Moc silnika: 2,6 kW
• Wysokość kolumny: 3875 mm
• Wysokość podnoszenia: 1800 mm
• Minimalna wysokość: 125 mm
• Wymiary podstawy: 580 x 1107 mm
• Maksymalna średnica opony: 1200 mm (1600 mm dla wersji "L")
• Minimalna średnica opony: 900 mm
• Minimalna średnica felgi: 580 mm
• Czas podnoszenia: 77 sekund
• Waga kolumny sterującej: 570 kg
• Waga kolumny podporządkowanej: 550 kg

Miejsce zastosowanie mobilnych podnośników kolumnowych - WEWNĄTRZ WARSZTATU

Siła nacisku kolumny mobilnej RAV seria 290:

• Q = 4900 kg
• R1 = 3200 kg
• a = 1130 mm
• b = 320mm
• c = 280mm
• d = 920 mm

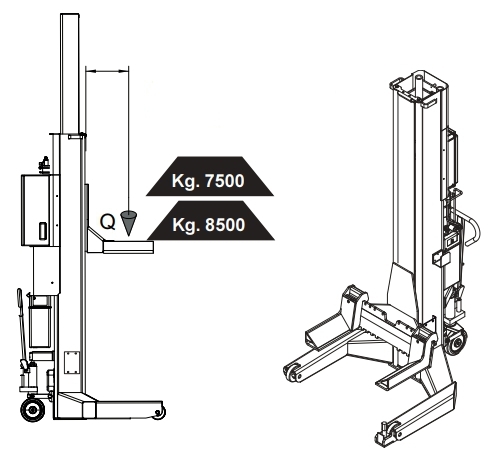

Bezpieczeństwo obsługi:



Opcje dodatkowe:

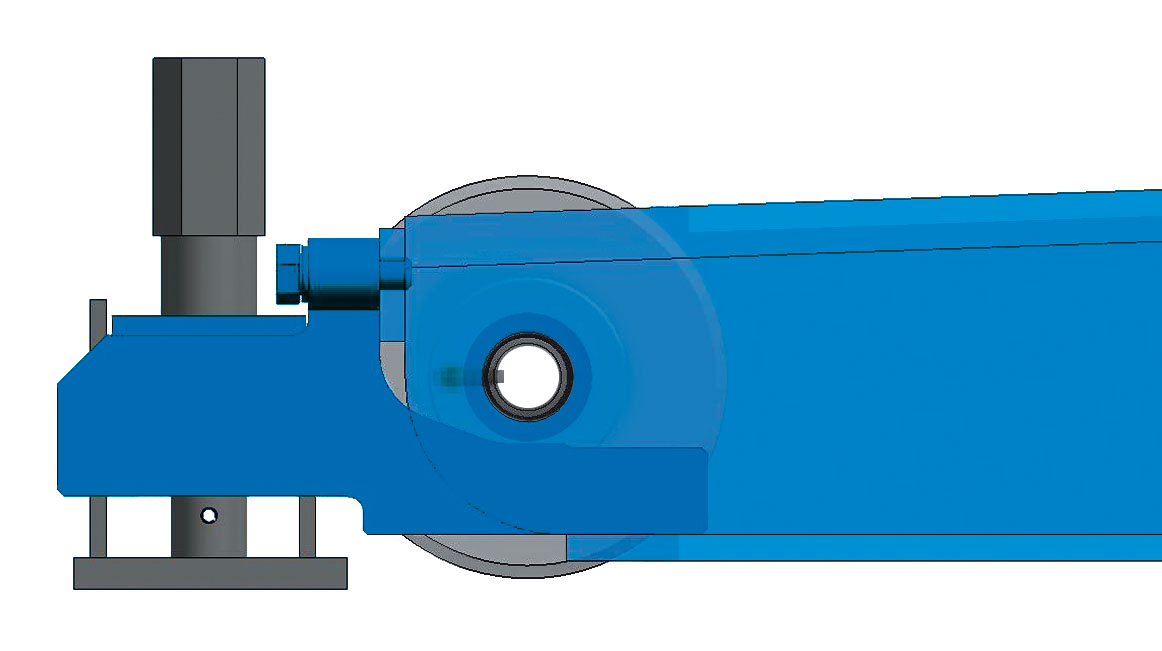

• Regulowane przednie stopy blokujące (S290A1):
  •

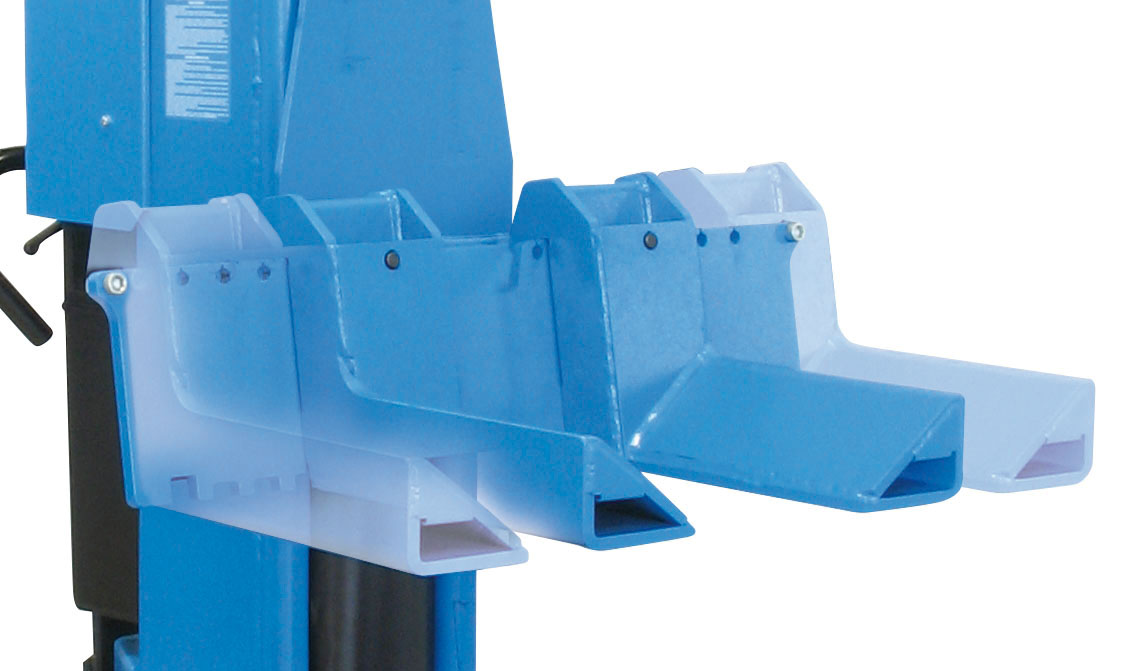

• Regulowany rozstaw uchwytów pod koła (średnica kół od 500 mm do 1200 mm)
  • VAR 300/F (RAV297-298)
  • VAR 295/F (RAV295)
    •
• Travers do podnoszenia pojazdów bez kół
  • S260A5 -> max 15.000 kg
  • S270A7 -> max 20.000 kg
  •
• Adaptery

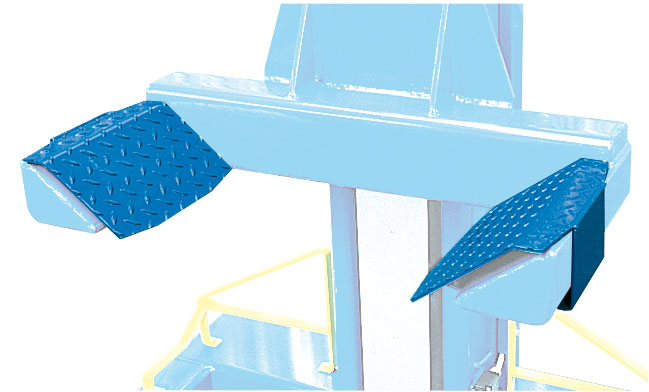

  • S270A3 - Ø 900 ÷ 800 mm > max 7.500 kg
    •

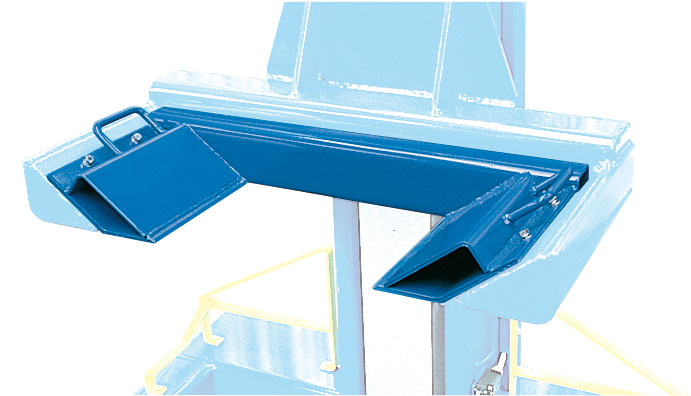

  • S270A4 - Ø 800 ÷ 700 mm > max 7.500 kg
  • S270A8 - Ø 700 ÷ 500 mm > max 7.500 kg
    •

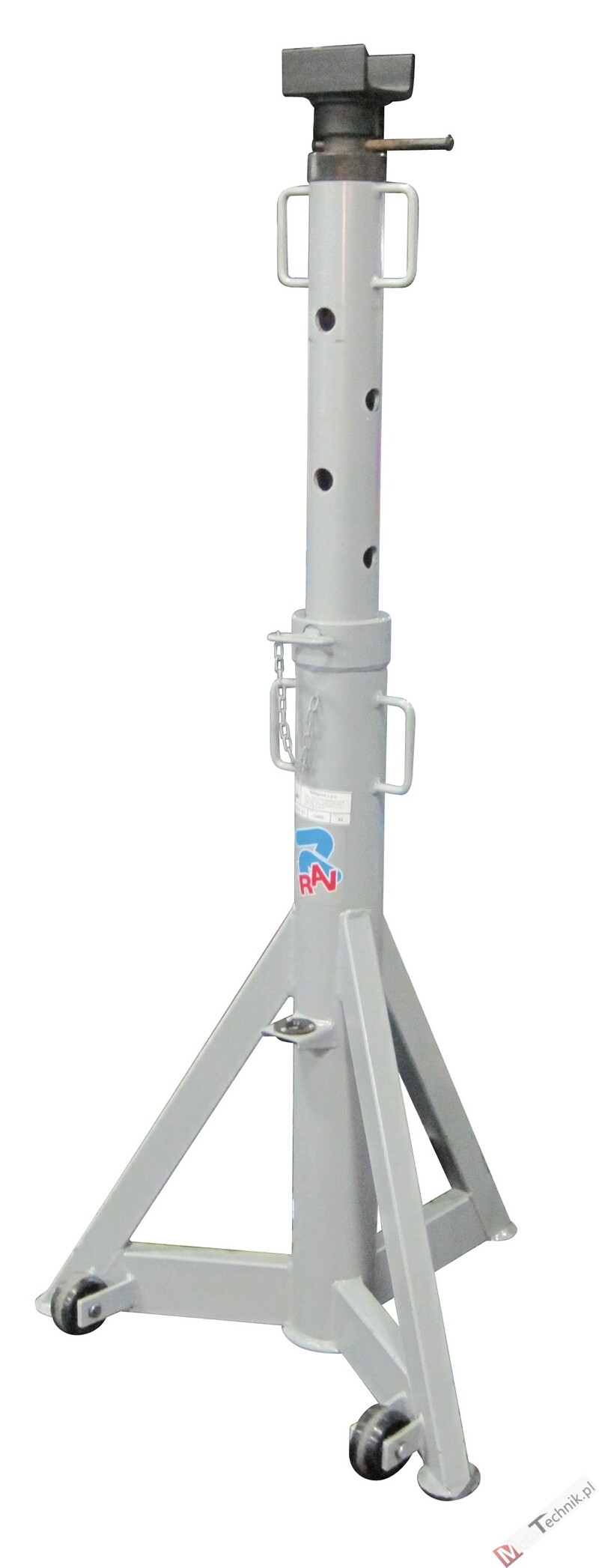

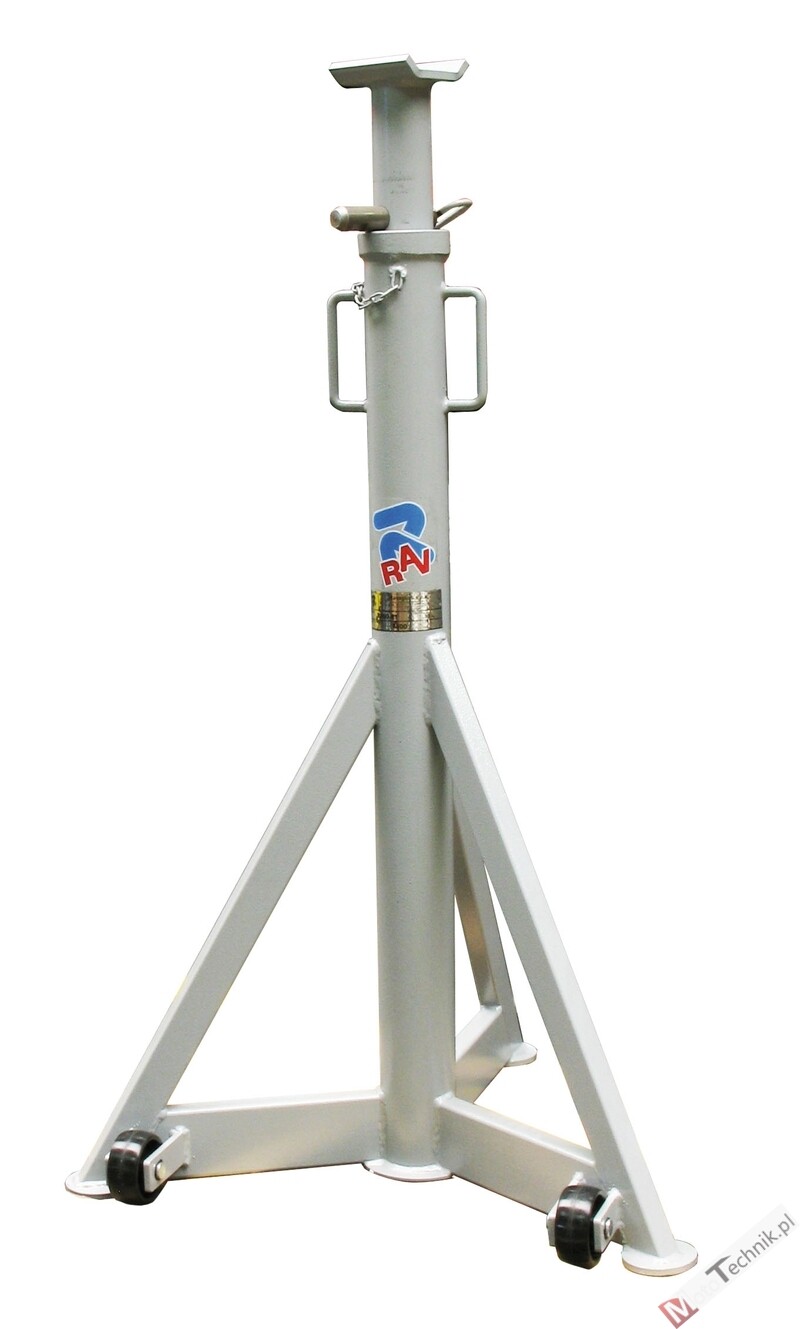

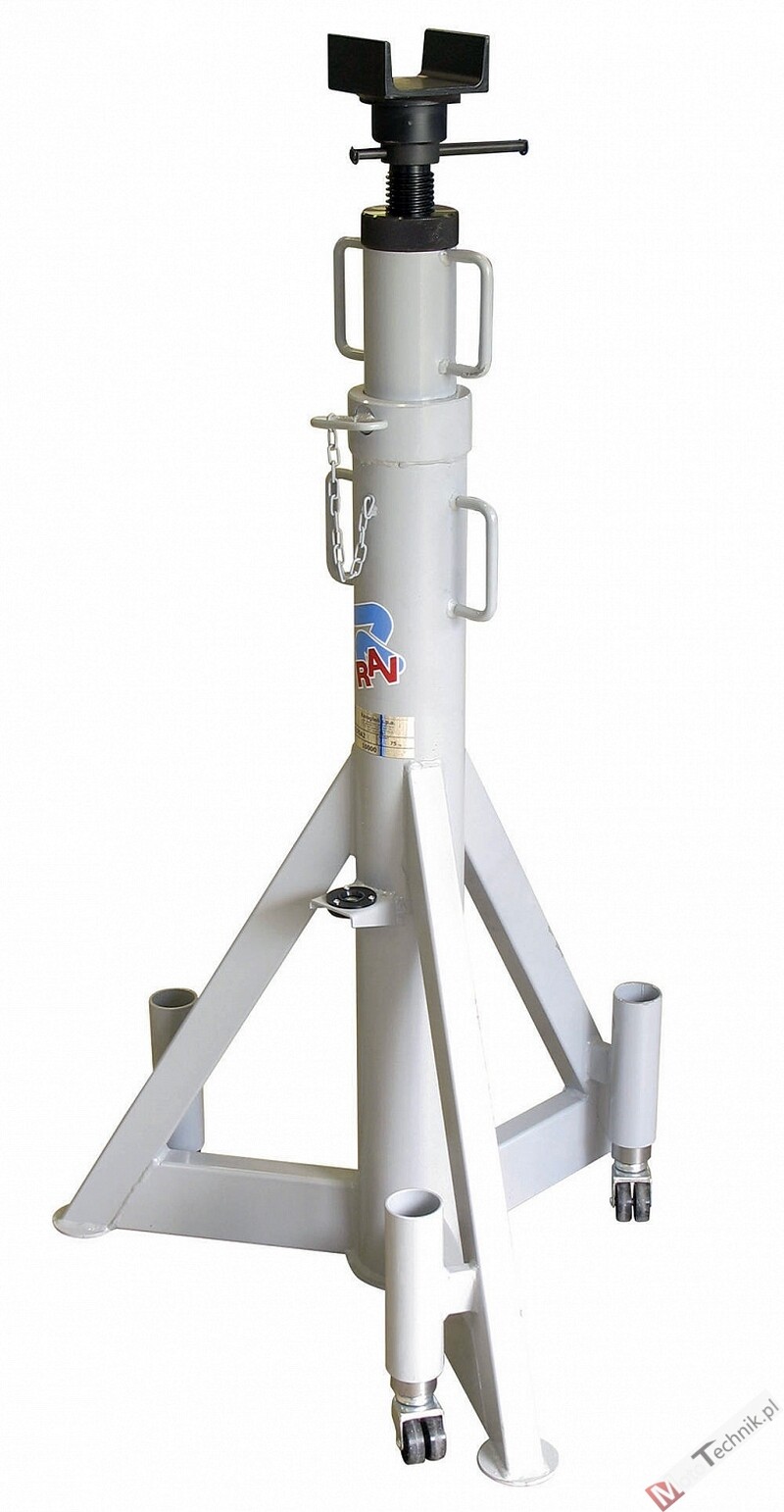

• Podpory pod osie:

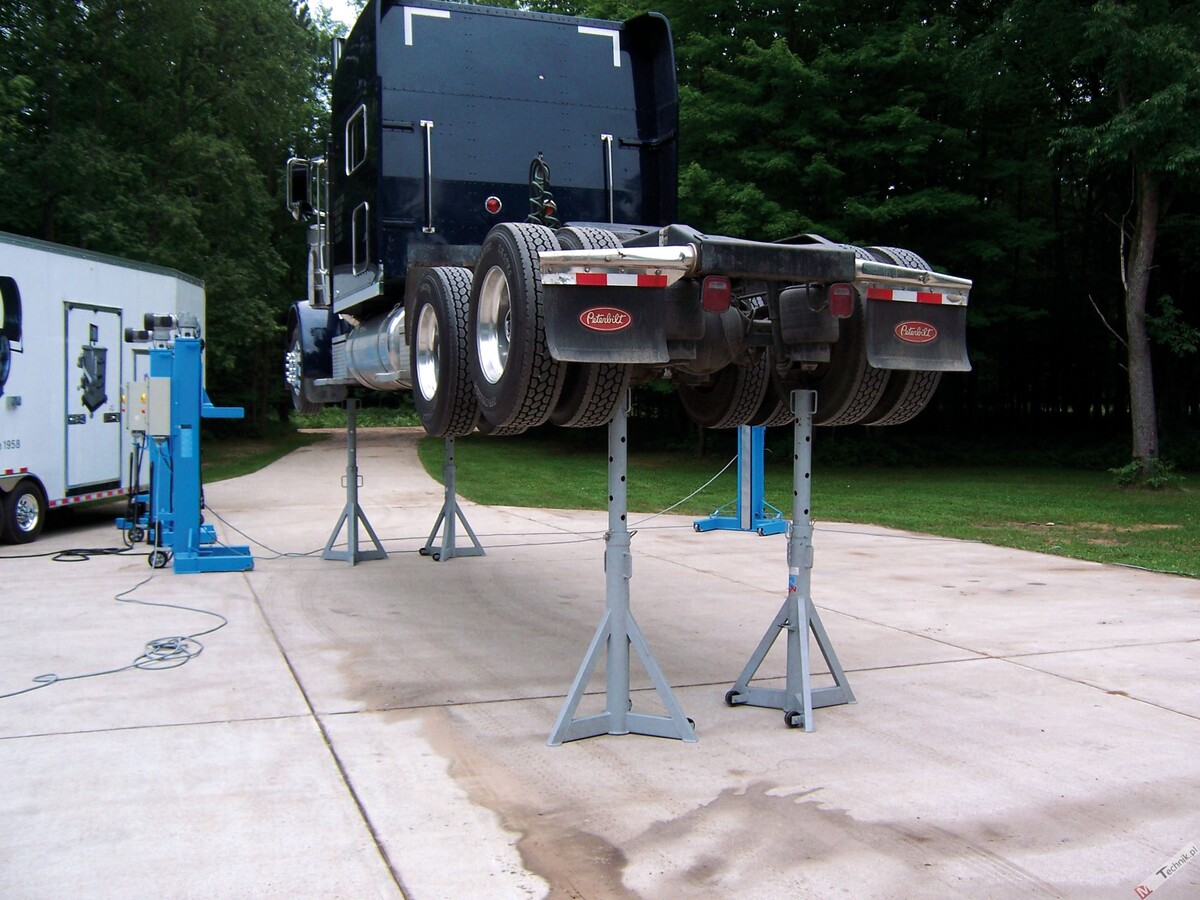

  • S260A1 -> max do 7.500 kg, wys. 1.330 - 2.030 mm, 2 koła
    •
  • S270A1 -> max do 10.000 kg, wys. 1235 - 2040 mm, 2 koła
    •
  • S270A2 -> max do 10.000 kg , wys. 1235 - 2040 mm, 3 koła
    • ​
