RAVAGLIOLI - elektro-mechaniczny - KP440E / KP440NE

ZAPYTAJ O CENĘ DLA CIEBIE

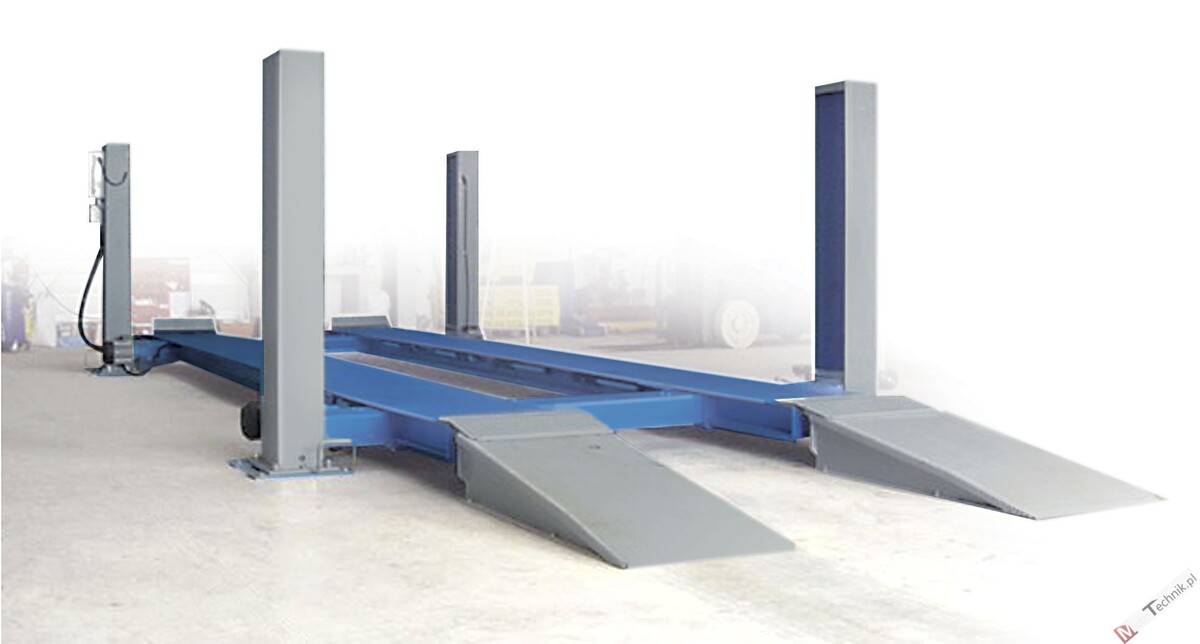

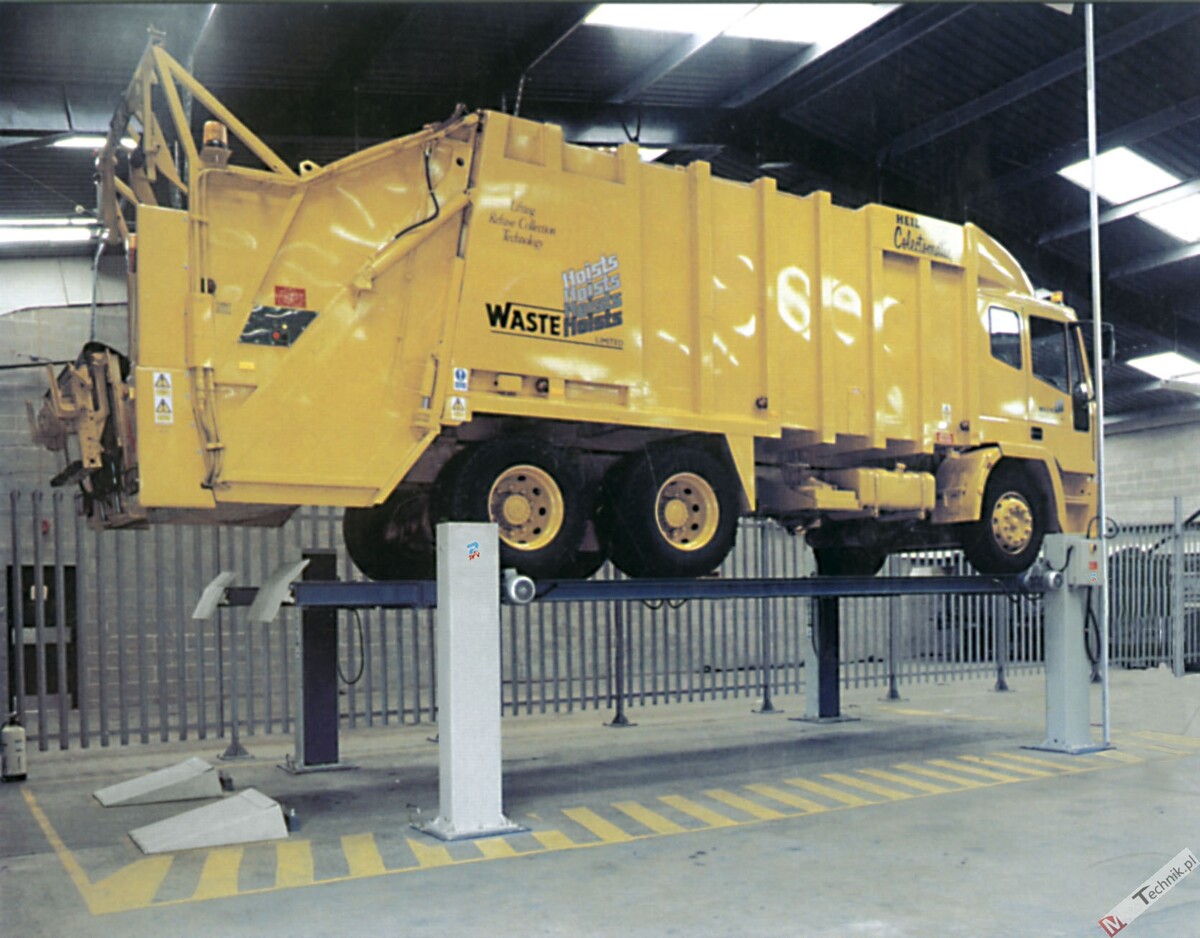

Podnośnik śrubowy, 4-kolumnowy RAVAGLIOLI KP440E /  KP440NE wyposażony w płaskie platformy, przeznaczony do obsługi pojazdów o masie do 20.000 kg / 24.000 kg.

Konstrukcja zapewnia bezproblemowy dostęp do serwisowanego pojazdu. Solidna i wytrzymała konstrukcja.

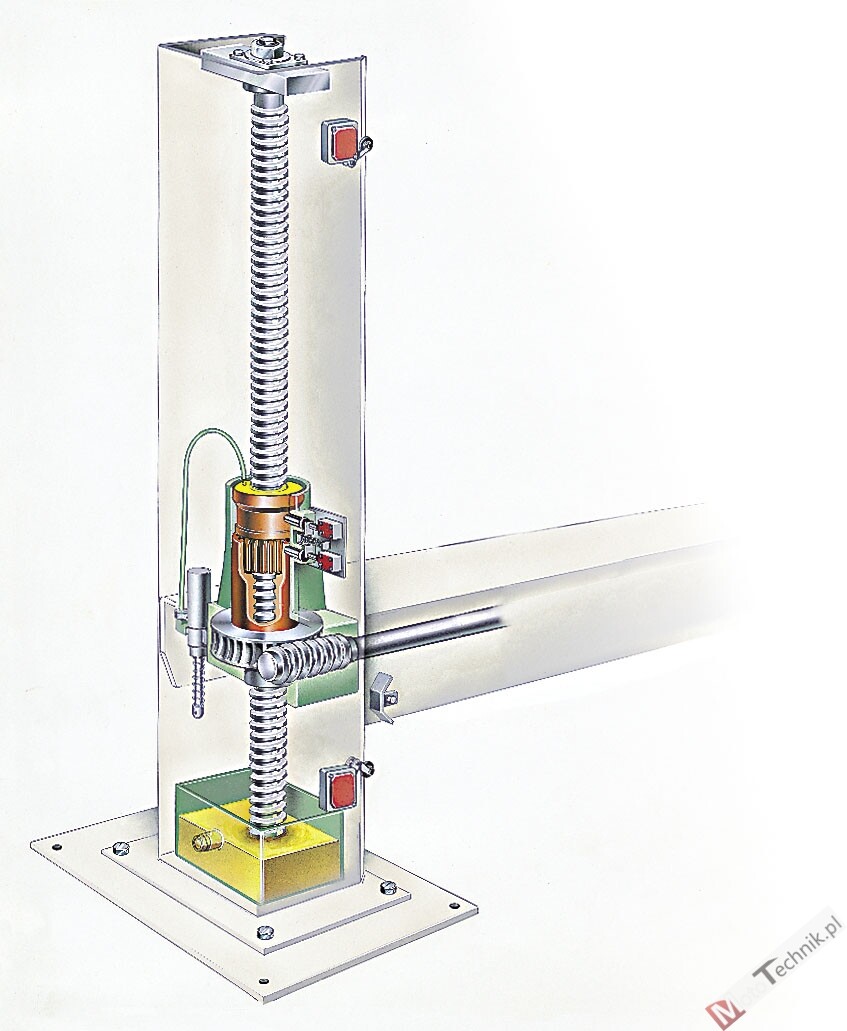

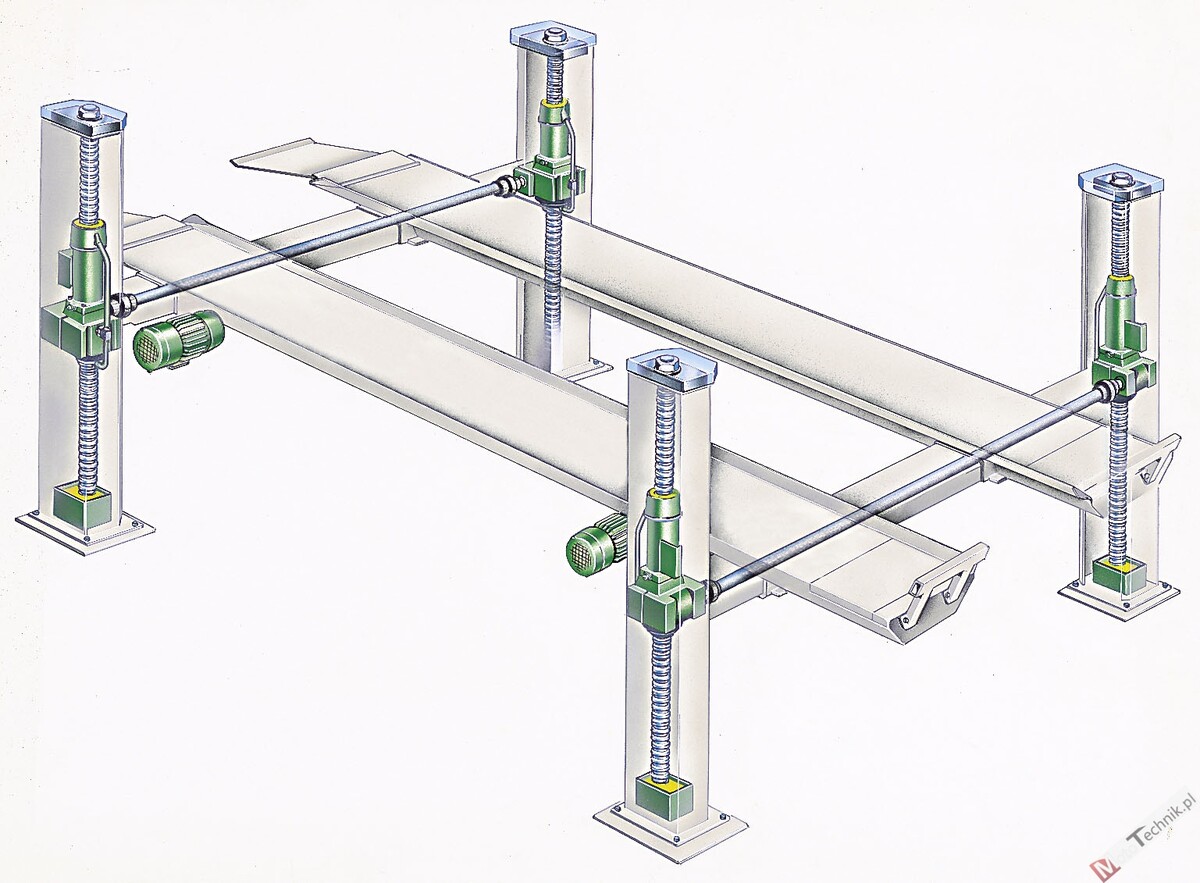

Silniki są wzajemnie połączone wałem poprzez stożkową przekładnie zębatą (w kąpieli olejowej), aby zapewnić idealną synchronizację platform i zrównoważone obciążenie silników niezależnie od pozycji pojazdu. Podnośnik wymaga zaledwie jednej regulacji przy instalacji, żadnej podczas pracy, ponieważ nie posiada żadnych elementów podlegających rozciąganiu czy wydłużaniu, jak liny czy łańcuchy.

System automatycznego smarowania nakrętki nośnej, zabezpieczającej i śruby (na każdej kolumnie) odbywa się za pomocą pompy nurnikowej.
Rozwiązanie to gwarantuje dobre smarowanie za każdym razem, kiedy podnośnik jest unoszony, zapewniając długie życie nakrętką i sprawne funkcjonowanie. Każda kolumna wyposażona jest w krańcówkę, która rozłącza podnośnik w przypadku awarii nakrętki nośnej, lub napotkania przeszkody podczas opuszczania podnośnika.

Podnośnik posiada ochronę silnika za pomocą przekaźnika termicznego, aby zapobiec przepaleniu się silnika w przypadku przeciążenia lub braku jednej fazy.

Podnośnik posiada niskonapięciowe (24V) sterowanie urządzeniami zabezpieczającymi zgodne z normami CE

Cechy podnośnika:

  1. Zespół nakrętki głównej i zabezpieczającej,
  2. Automatyczne smarowanie nakrętek głównych i zabezpieczających oraz wrzecion za pomocą pompy nurnikowej, po jednej w każdej kolumnie,
  3. Mechaniczny ogranicznik bezpieczeństwa,
  4. Górny i dolny wyłącznik krańcowy,
  5. Mikroprzełącznik bezpieczeństwa w przypadku awarii nakrętki nośnej,
  6. Wyłącznik bezpieczeństwa automatycznie zatrzymuje podnośnik, gdy podczas opuszczania natrafi na przeszkodę,
  7. Przekładnie stożkowe w kąpieli olejowej.

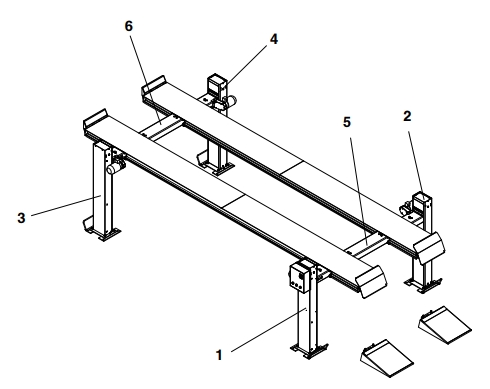

  1. Kolumna z silnikiem i sterowaniem
  2. Kolumna boczna
  3. Kolumna z silnikiem
  4. Kolumna boczna
  5. Belka poprzeczna z najazdami
  6. Tylna poprzeczka z blokadami

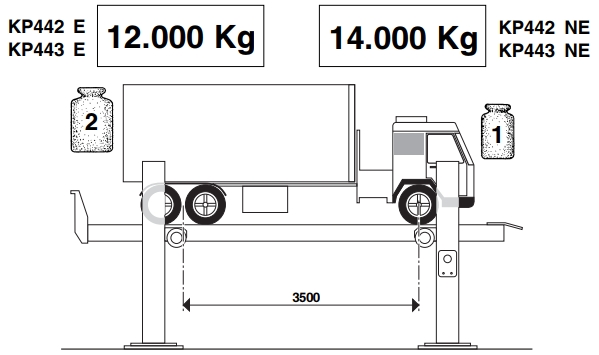

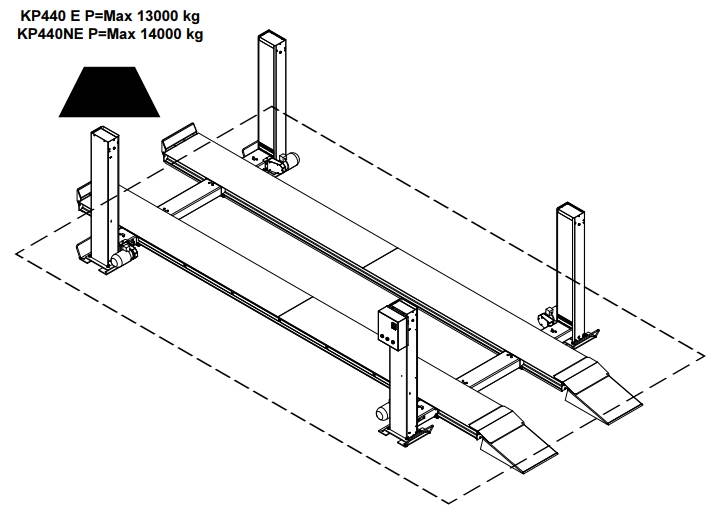

Obciążenie:

Wymiary:

  • Udźwig:
    • RAV KP440E: max do 20.000 kg
    • RAV KP440NE: max do 24.000 kg
  • Długość platform: 8.000 mm
  • Szerokość platform: 700 mm

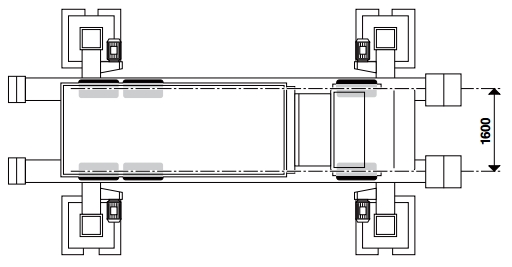

  • Regulowany rozstaw platform (odległość między platformami): 1000-1200 mm
  • Wysokość platformy od podłoża: 275 mm
  • Wysokość podnoszenia: 1853 mm
  • Szerokość całkowita: 3840 mm
  • Długość całkowita: 9012 mm
  • Czas podnoszenia: 120 sekund
  • Moc: 4 x 4 kW
  • Zasilanie: 400-415V, 50-60 HZ 3pH
  • Waga: 2900 kg

Wymagania do posadowienia podnośnika Ravaglioli KP440E / KP440NE:

Minimalne wymagania podłoża:
a) klasa betonu C20 (dawniej B25) lub wyższy
b) minimalna grubość betonu (płyty fundamentowej) odliczając inne okładzyny czy płytki = 150 mm.
c) zbrojenie górne i dolne wykonane ze zgrzewanej siatki Ø4 / 150x150 mm lub zbliżone, z oczkami nie mniejszymi niż 250 mm.
d) nośność podłoża nie niższa niż 1,3 kg/cm2 powinna być zapewniona na minimalnej powierzchni 4500 x3500 mm, w którym nie ma dylatacji lub cięcia. W górnej siatce zbrojeniowej powinna być zachowana ciagłość.

Opcjonalne wyposażenie podnośnika:

  • Doświetlenie podwozia (4 lampy przy platformach) -

​

  • Najazdy zamontowane z obu stron podnosnika (rampa) -

​

  • Długie najazdy -
    • S440A2 - L = 1500 mm
    • S440A3 - L = 2600 mm
  •

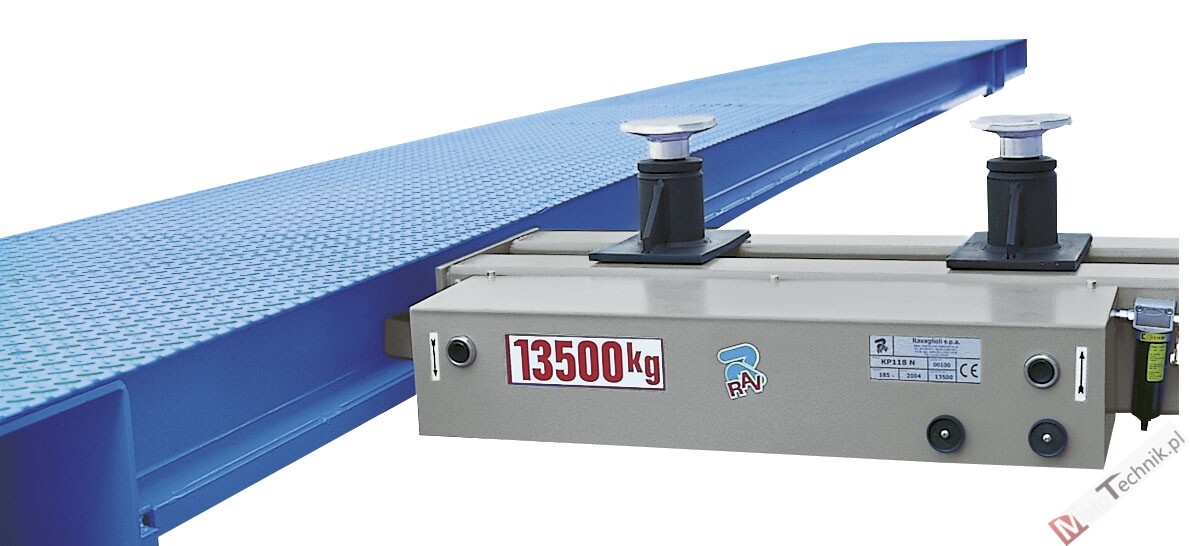

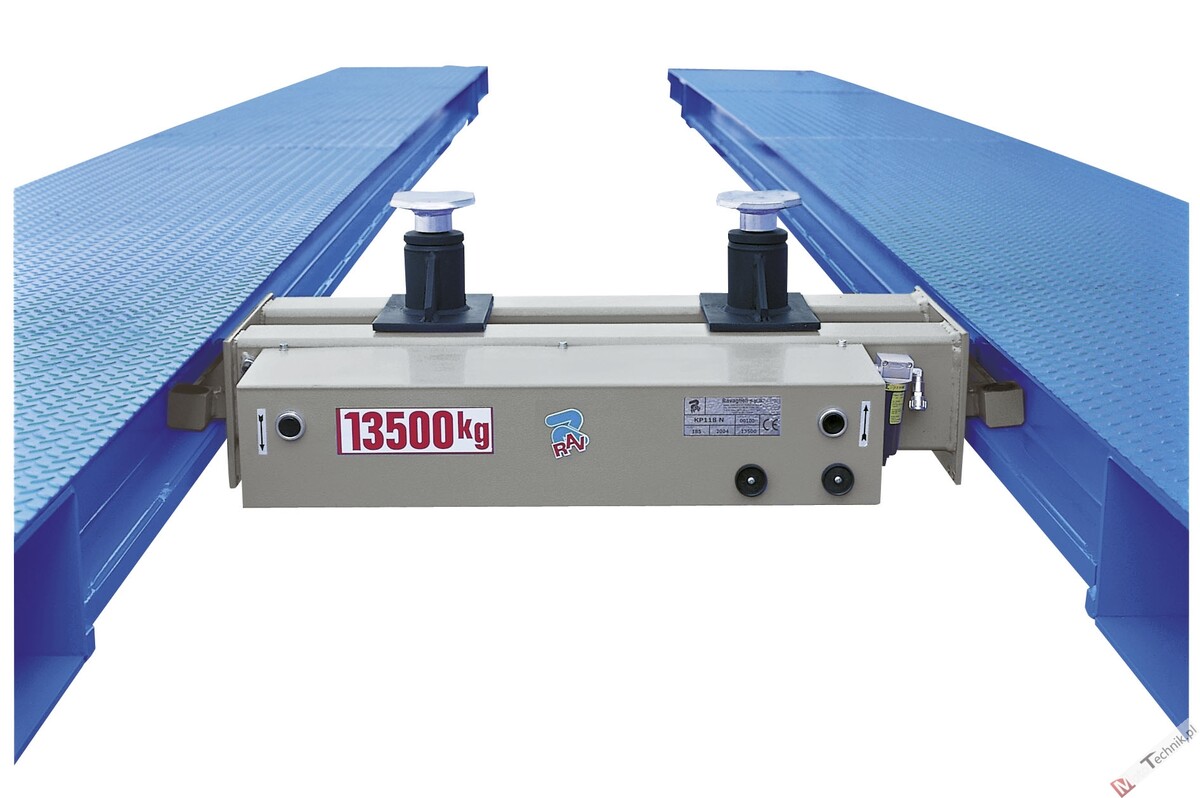

  • Podnośnik podosiowy o udźwigu do 13.500 kg -
    • RAV KP118N - hydrauliczna dźwignia ręczna
    • RAV KP118NP - sterownie pneumatyczno-hydrauliczne

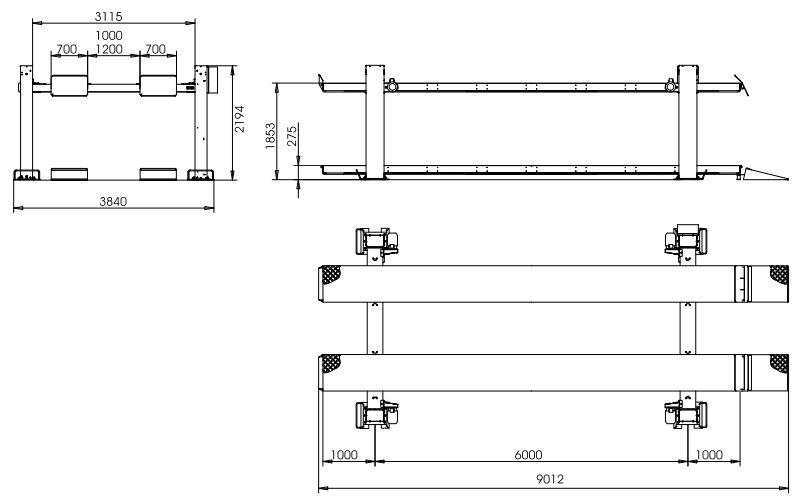

Udżwig: 20.000 kg / 24.000 kg
Wysokość podnoszenia: 1853 mm
Szerokość całkowita: 3840 mm
Szerokość między kolumnami: 3115 mm
Długość platform z najazdami: 9012 mm
Szerokość najazdów: 700 mm
Wysokość platform przy podłożu: 275 mm
Wysokość kolumn: 2194 mm
Czas podnoszenia: 120 s
Moc silnika: 4 x 4 kW
Zasilanie: 400-415 V 3ph 50/60 Hz
Masa własna: 2900 kg
