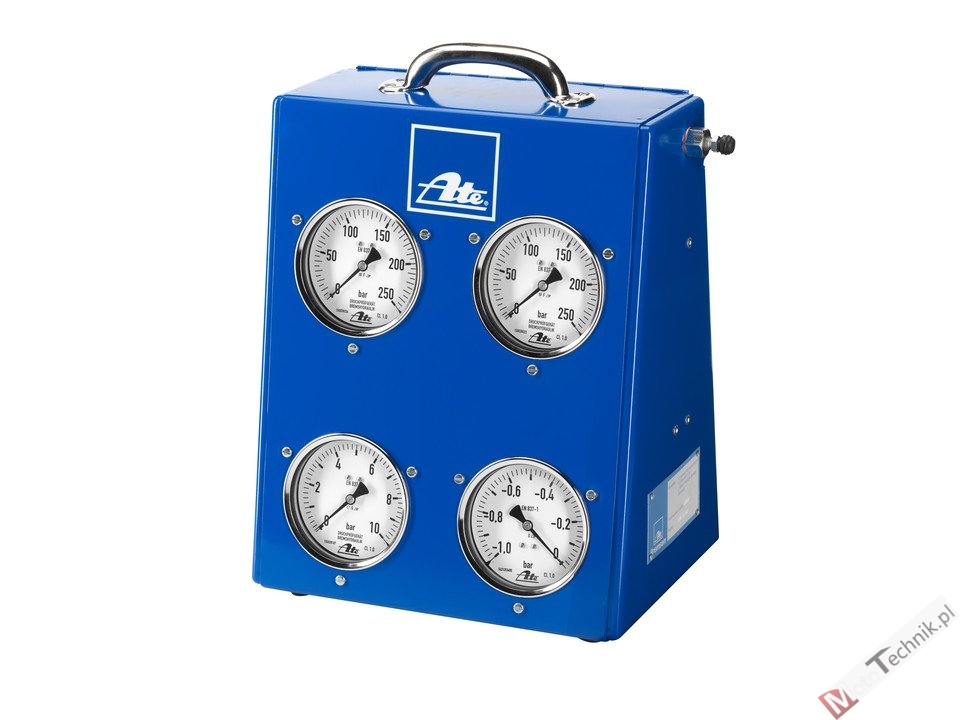

ATE - Urządzenie do kontroli ciśnień typ Kombi

ATE - Urządzenie do kontroli ciśnień typ Kombi

Ciśnieniomierz typ kombi jako urządzenie uniwersalne, służy do wszelkich pomiarów ciśnień w hydraulicznych systemach hamulcowych i w systemach podciśnieniowych (serwo itp.)

Dzięki dwóm niezależnym obwodom pomiarowym, za pomocą manometrów wysokiego i niskiego ciśnienia można porównać ciśnienia w obu obwodach układu hamulcowego, czy skontrolować ustawienia korektora siły hamowania i tym samym szybko zlokalizować przyczynę usterki układu hamulcowego.

W jednym z obwodów pomiarowych znajduje się dodatkowo manometr niskiego ciśnienia, który wyłączany zostaje przy ok.9,5 bara. Dzięki temu można sprawdzić ciśnienie wysokiego jak i niskiego zakresu. Pozatym istnieje również możliwość sprawdzenia funkcji i szczelności serwa hamulców za pomocą manometra podciśnieniowego zintegrowanego w urządzeniu.

Przyłączenie do systemu hydraulicznego następuje poprzez adaptery podłączane zamiast zaworów odpowietrzających oraz poprzez nasadki, dzęki małorozciągalnym mini wężykom ciśnienie jest przekazywane do urządzenia bez strat, zapewniając bardzo wysoką dokładność pomiaru.
Pasujące adaptery są dostarczane wraz z przyrządem Wszystkie elementy wyposażenia zawieszone są na odpowiednich wieszakach w urządzeniu.

Zalety:

• jednoczesny pomiar i porównywanie ciśnień w dwóch obwodach układu hamulcowego
• umożliwia pomiar podciśnienia systemu serwa
• dzięki zastosowaniu mini wężyków, absolutnie prezyzyjne pomiary
• W skład urządzenia wchodzi armatura przyłączeniowa.
• bardzo solidne wykonanie

• Pomiar niskiego ciśnienia: 0 do 9,5 bar
• Pomiar wysokiego ciśnienia: 0 do 250 bar
• Pomiar podciśnienia: 0 do -1,0 bar
• Automatyczne wyłączenie manometru niskiego ciśnienia: ok. 9,5 bar
• Długość węża przyłączeniowego: 3,0 m
• Długość węża próżniowego: 2,0 m
• Wymiary: w x sz x dł: 420 x 350 x 220 mm
• Waga: 10 kg

Model- nr: 730032

Zestaw zawiera:

• urządzenie kompletne wraz z wężami przyłączeniowymi
• 2 zestawy złączek (7 sztuk M 6 do M 12x1,5)
• 2 przyłącza
• adaptery
• 2 złącza (męskie)
• 3 króćce podciśnieniowe
• 1 kpl. przyłącza kątowego
• instrukcja obsługi
