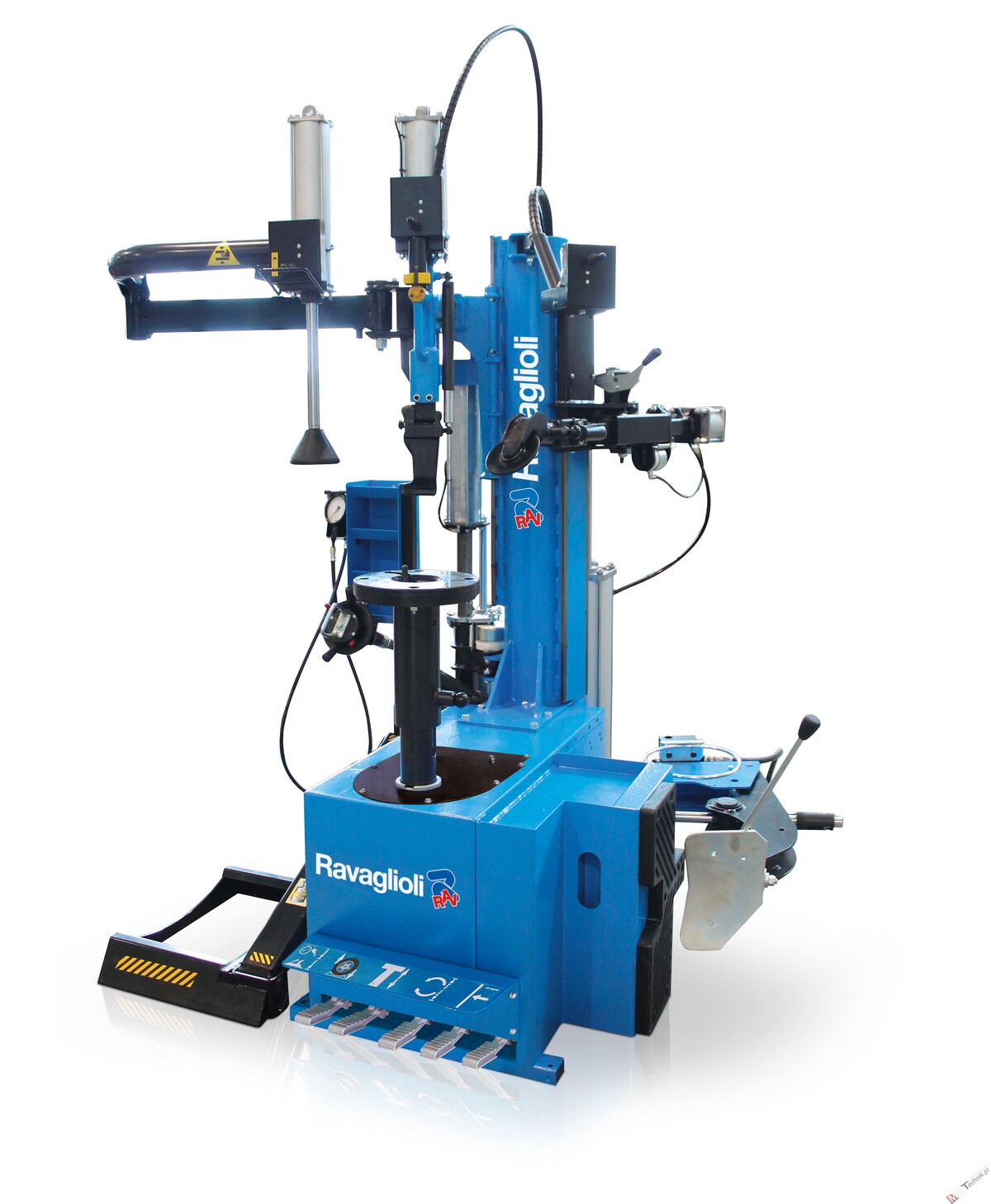

RAVAGLIOLI G8945D.26S / G8945ITD.26S

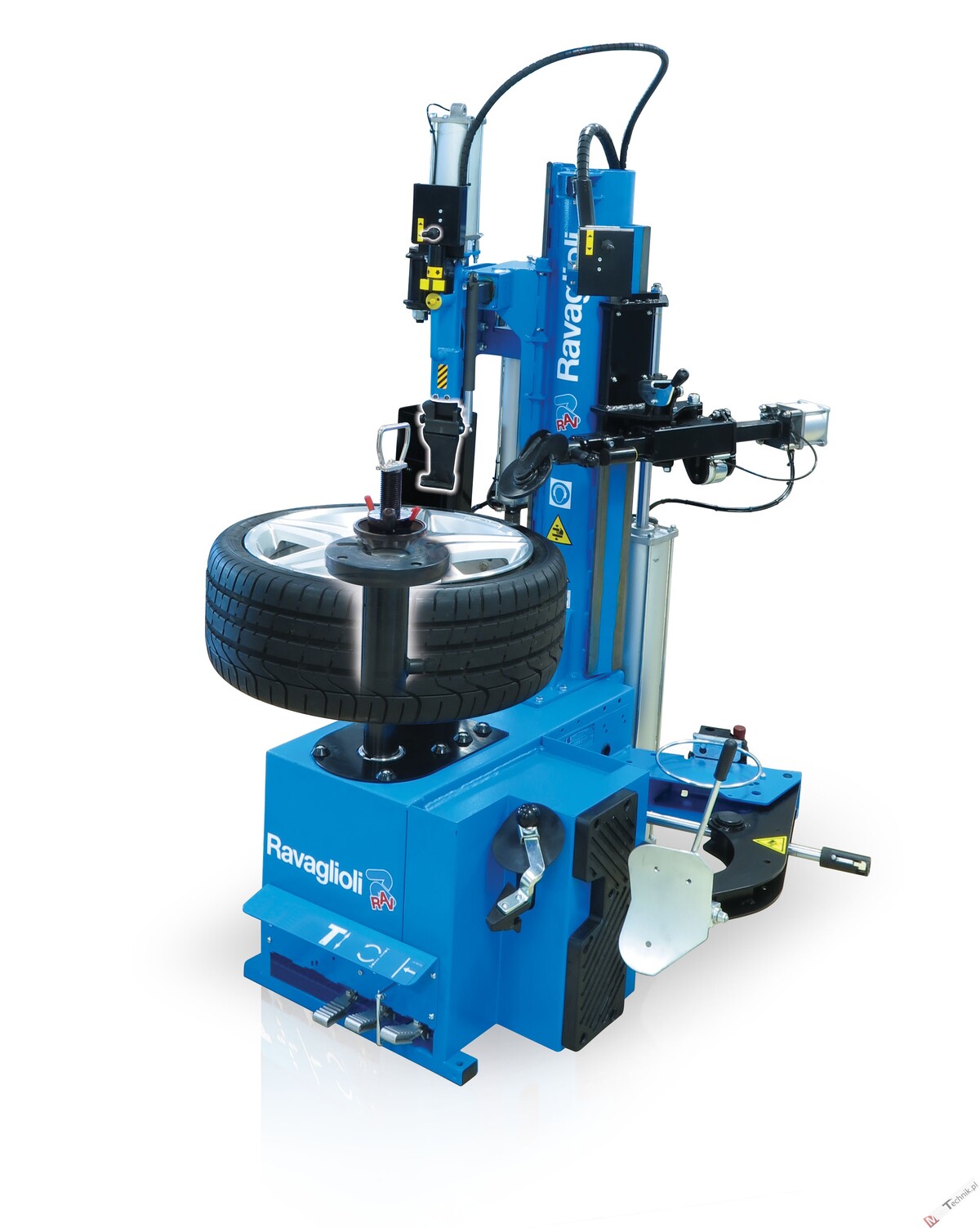

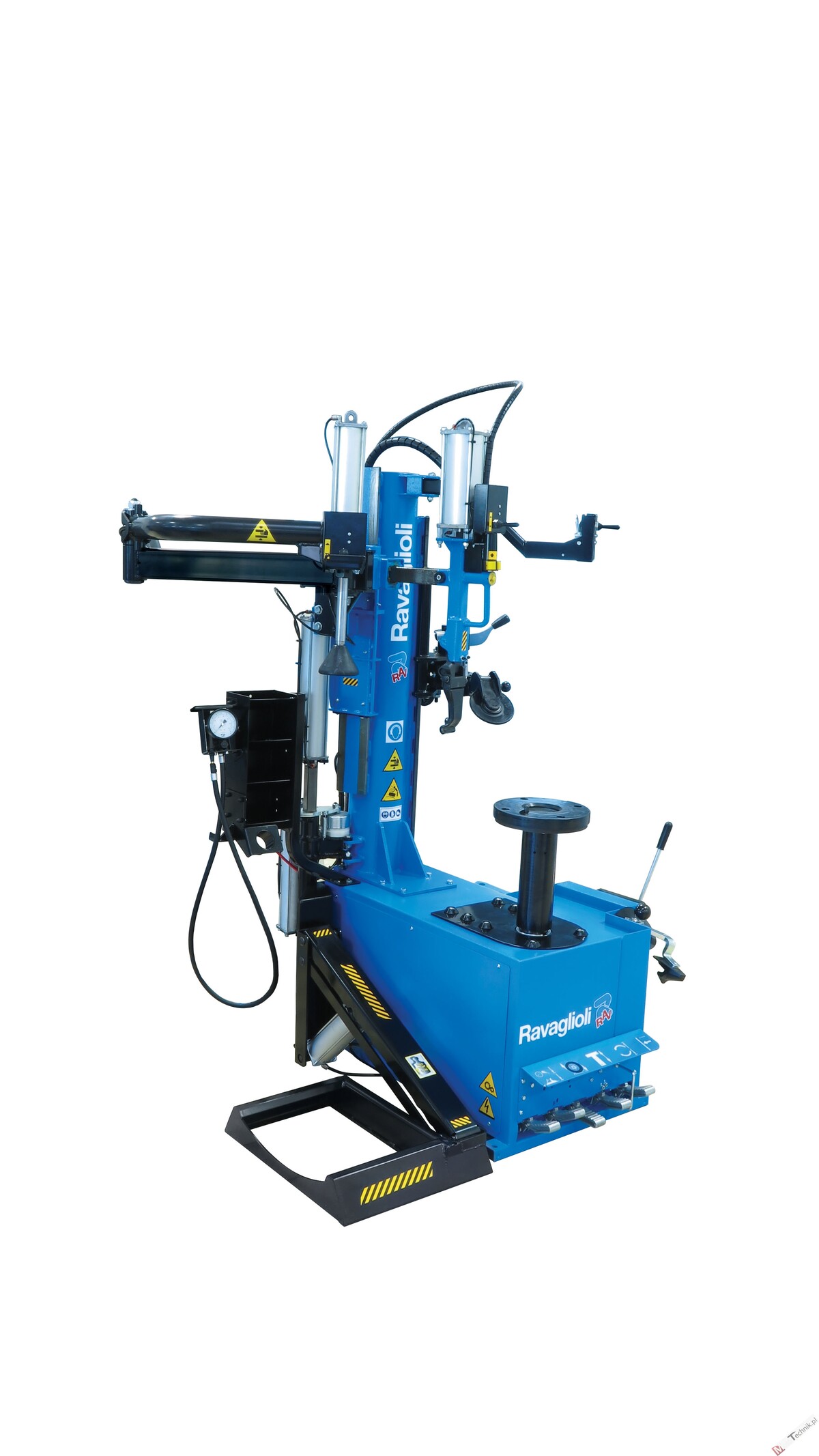

Montażownica RAVAGLIOLI G8945D.26S / G8945ITD.26S w pełni automatyczna z płynną regulacją prędkości obrotu (INVEMOTOR), wyposażona w ramię pomocnicze PLUS91AKC, przeznaczona do montażu i demontażu opon samochodów osobowych, SUV, terenowych i dostawczych.

Posiada INVEMOTOR, system płynnej regulacji obrotów (za pomocą pedału nożnego) oraz stopka montażowa typu SLIVO z ruchomym palcem montażowym. Bardzo wytrzymała konstrukcja zapewniająca bezawaryjną pracę.

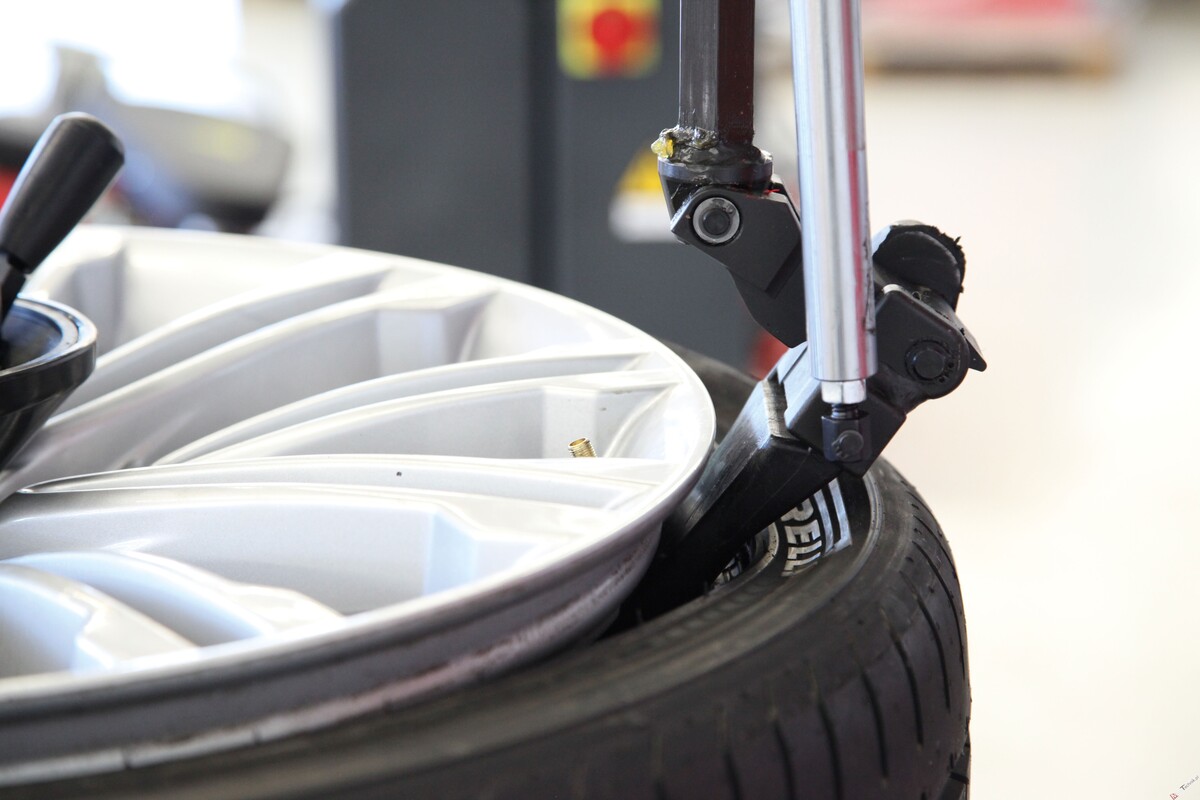

Wyposażona w ramię pomocnicze PLUS91AKC ułatwiającą pracę z oponami o niskim profilu i runflat. Maszyna należy do serii "bezłyżkowej" , tradycyjną łyżkę, zastępuje wbudowana w głowicę - mechanizm automatycznie wyciągający stopkę opony z zagłębienia felgi ponad jej rant (SLIVO).

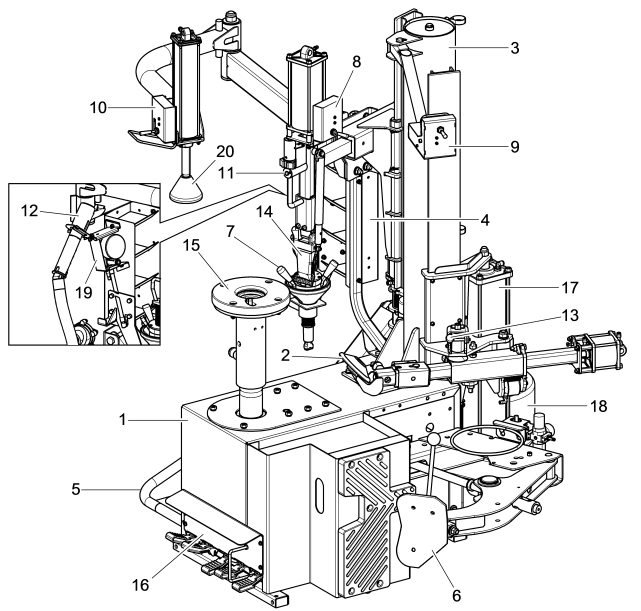

1. Podstawa maszyny
2. Rolka ściągająca
3. Kolumna
4. Skrzynka narzędziowa

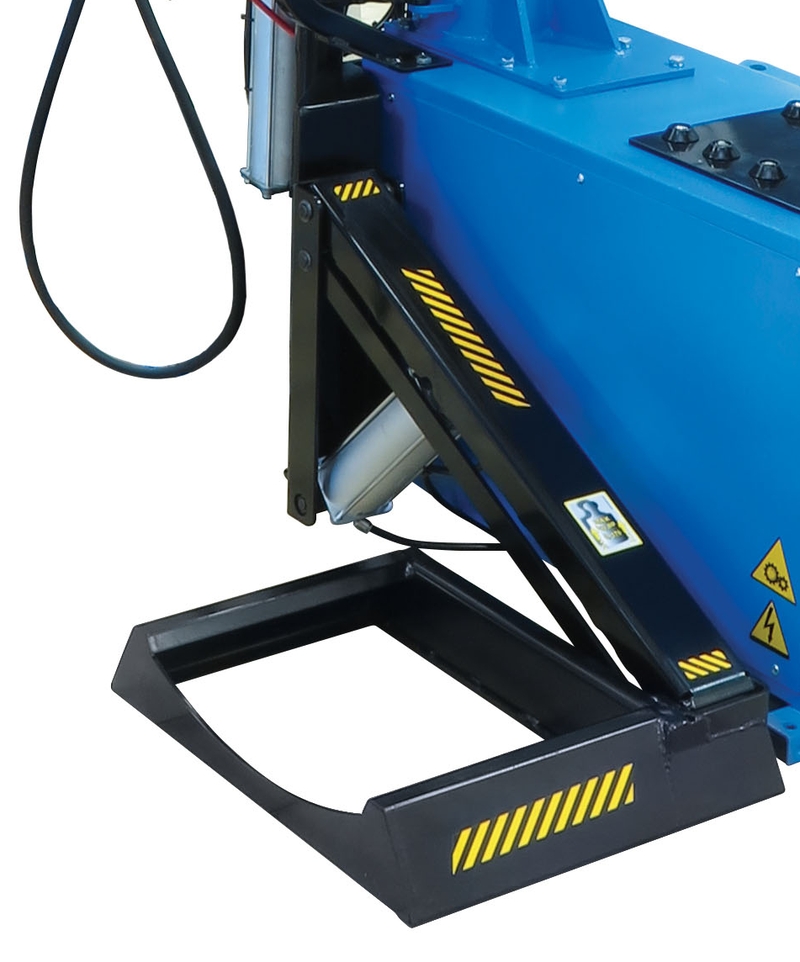

5. Winda do kół (tylko dla modeli G8945V.26S - G8945ITV.26S G8945D.26S - G8945ITD.26S)
6. Boczny zbijak
7. Uchwyt mocujący koło
8. Sterowanie palcem montażowym SILVIO
9. Sterowanie rolką
10. Sterowanie ramieniem Plus (tylko dla G8945V.26S - G8945ITV.26S - G8945D.26S - G8945ITD.26S)
11. Przycisk odblokowujący palec montażowy

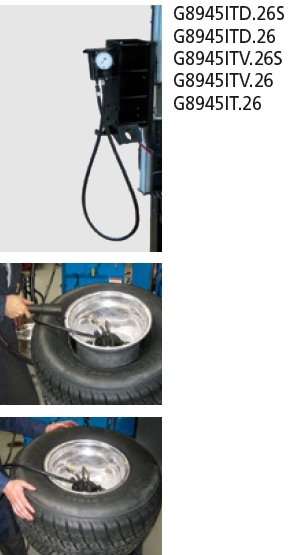

12. Inflator (tylko dla G8945IT.26 - G8945ITV.26 - G8945ITV.26S - G8945ITD.26 - G8945ITD.26S)
13. Dźwignia do zwolnienia bocznego otwierania rolki
14. Narzędzie do montażu / demontażu opon
15. Centralny trzpień blokujący
16. Pedały sterowania
17. Ruchomy cylinder rolki
18. Zbiornik inflatora (tylko dla G8945IT.26 - G8945ITV.26 - G8945ITV.26S - G8945ITD.26 - G8945ITD.26S)

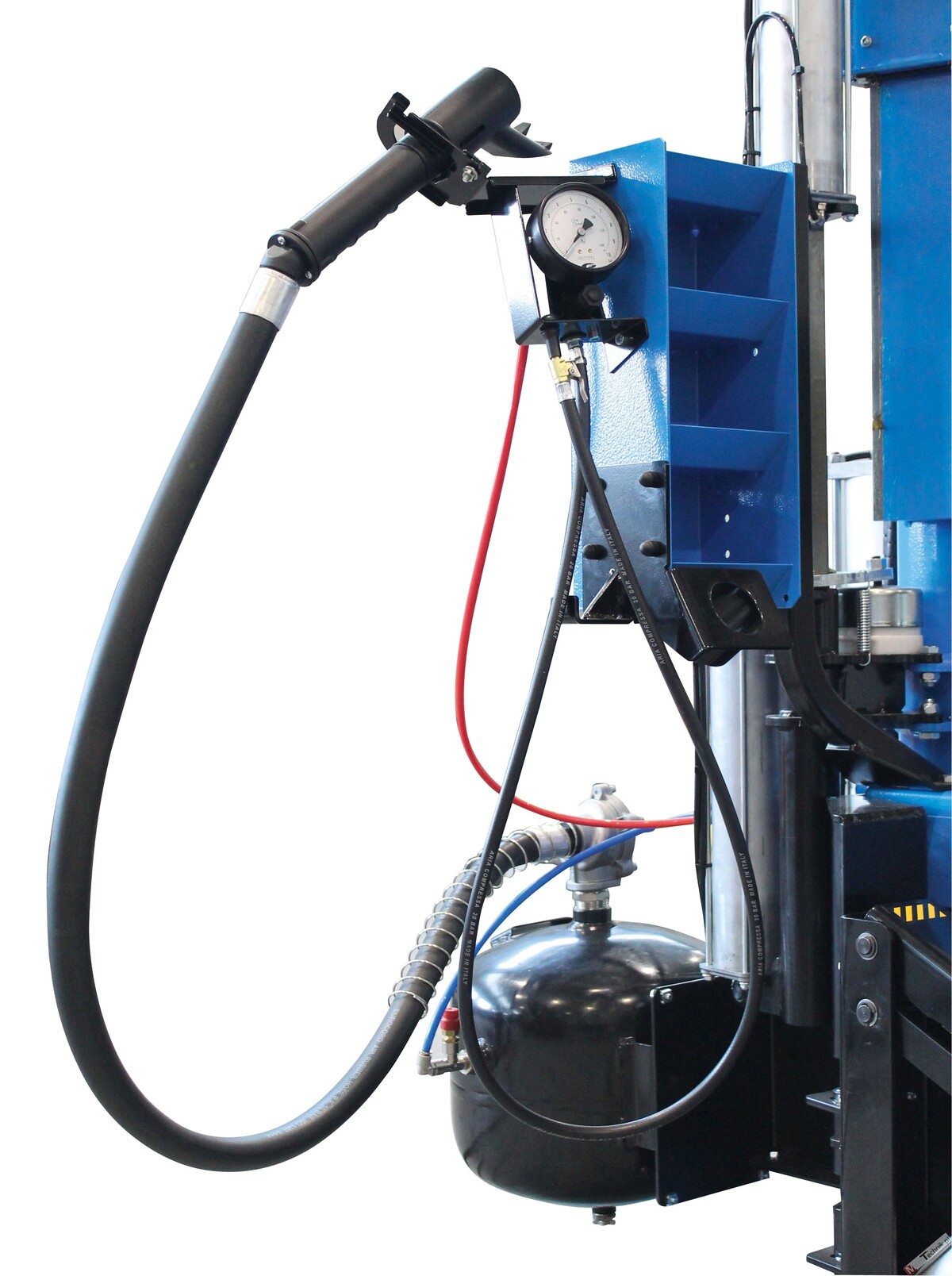

19. Inflator z manometrem (tylko dla modeli G8945V.26S - G8945D.26S)
20. Ramię Plus (tylko dla modeli G8945V.26S - G8945ITV.26S - G8945D.26S - G8945ITD.26S)

• Płynna regulacja prędkości obrotowej uchwytu. Posiada INVEMOTOR
• Inwerter - zmniejszenie predkosci obrotowej wraz ze wzrostem naprężeń w oponie - zapobiega uszkodzeniu opony

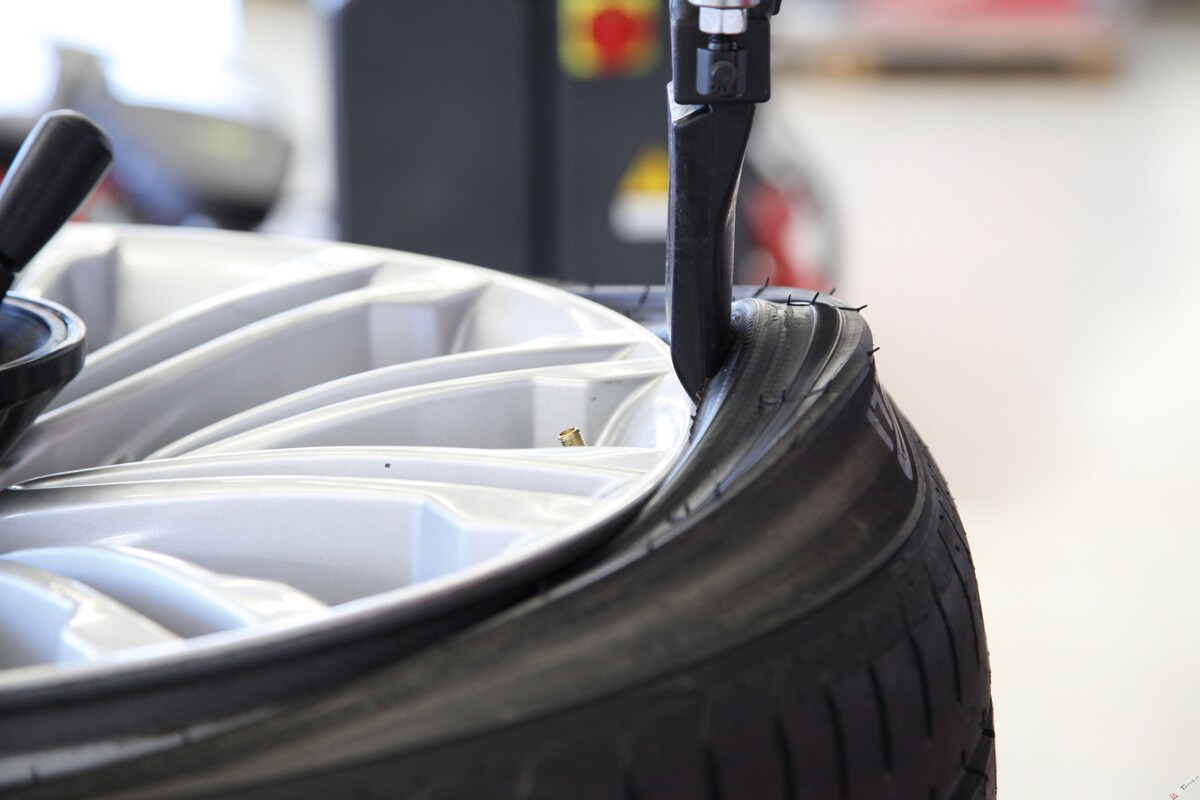

• Ramię główne typu SLIVO ułatwiające demontaż opon
  •
  •
  •
  •

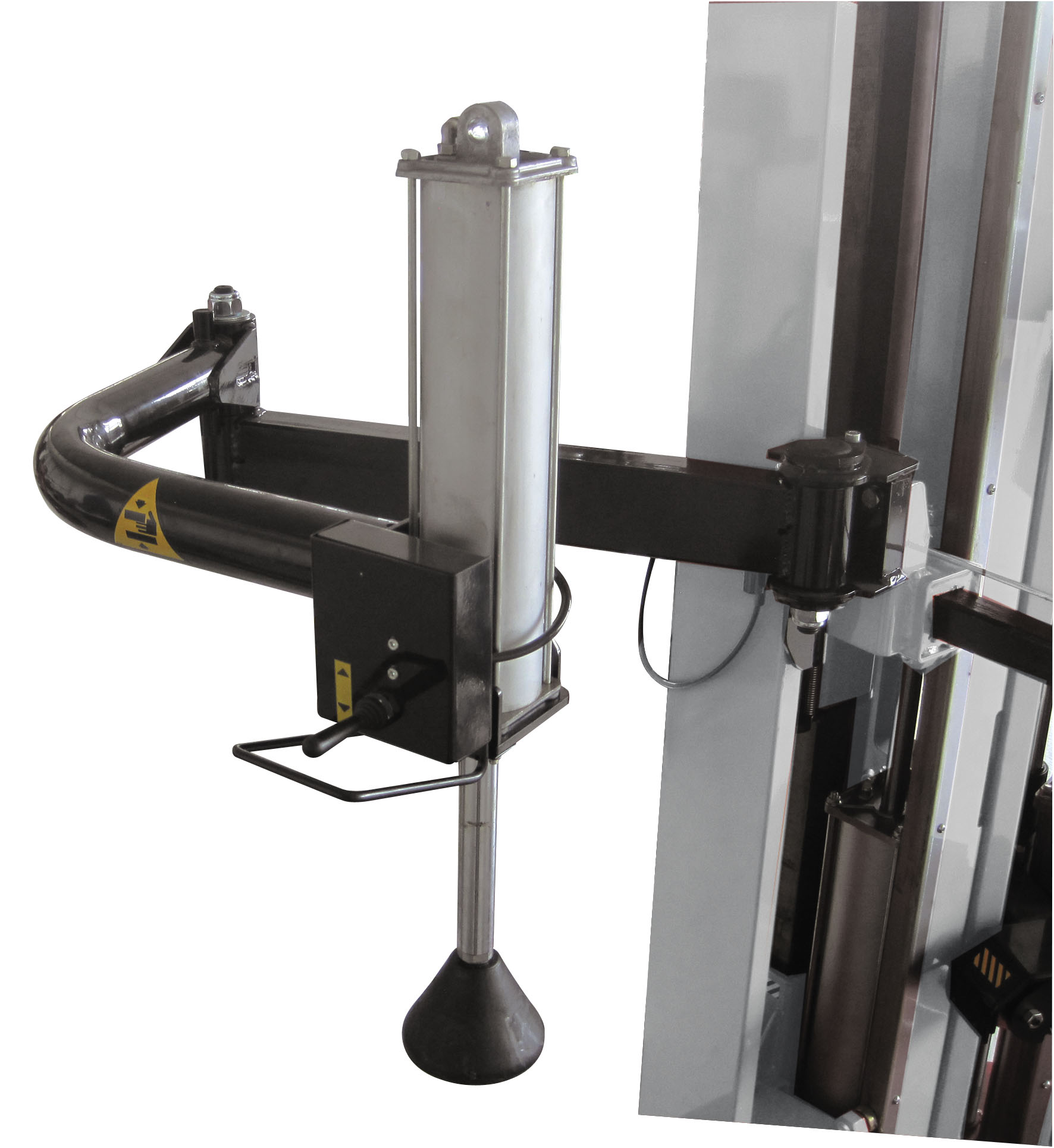

• Ramie pomocnicze PLUS91AKC ułatwiające montaż/demontaż opon niskoprofilowych i Run Flat (standardowo dla G8945D.26S / G8945ITD.26S)
• Wzmocniona konstrukcja

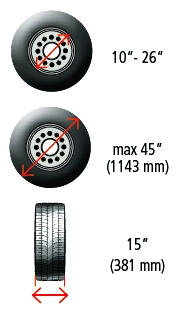

• Duża odległość miedzy stołem montażowym, a uchwytem narzędzi pozwalająca na prace z oponami o szerokości do 381mm (15")
• Przegubowy i specjalnie ukształtowany zbijak opony ułatwiajacy proces odparzania
• Narzędzia z zintegrowaną osłoną do felg aluminiowych
• Regulacja "pamięci" krawędzi obręczy: ustawia się ją po raz pierwszy, a następnie powraca do tej samej pozycji, naciskając pedał

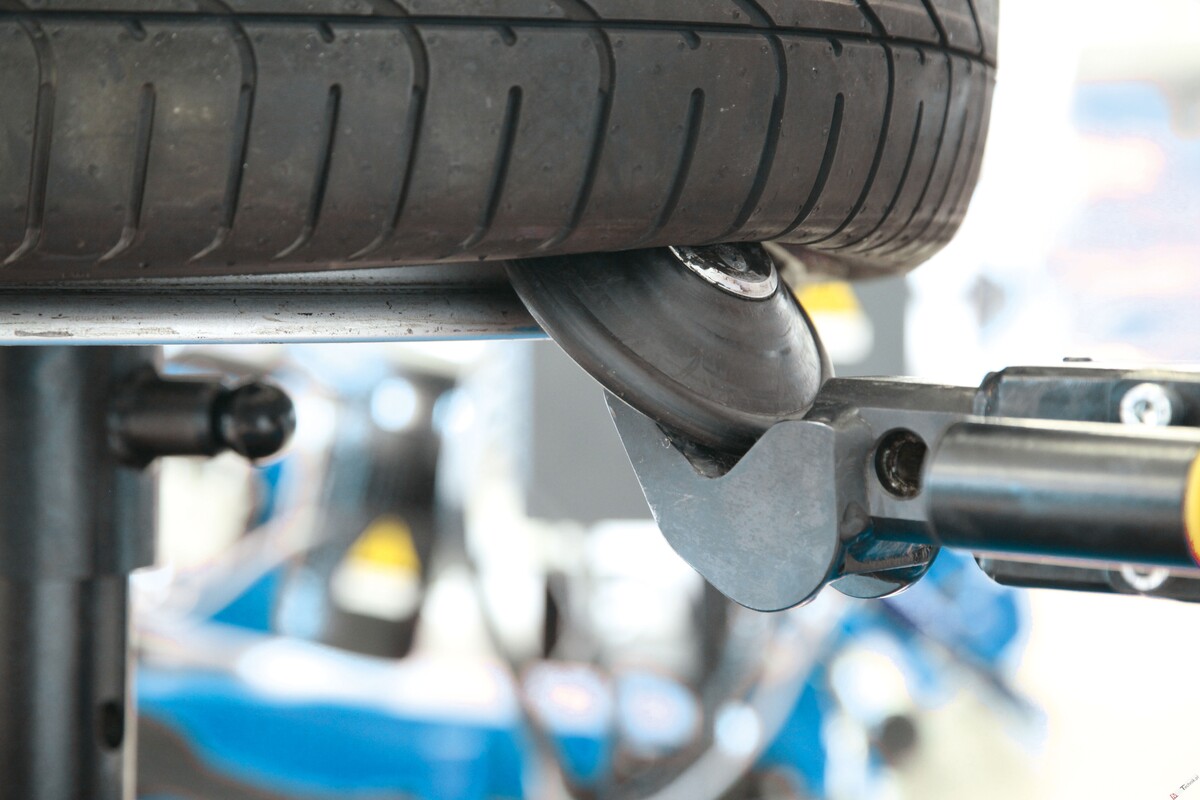

• Ruchoma rolka ułatwiajaca montaż / demontaż opony z felgi
  •
• Obrót uchwytu w dwóch kierunkach
• Otwierany panel sterowania z pedałami ułatwiajacy serwisowanie
• Pedały wykonane z formowanego cisnieniowo aluminium

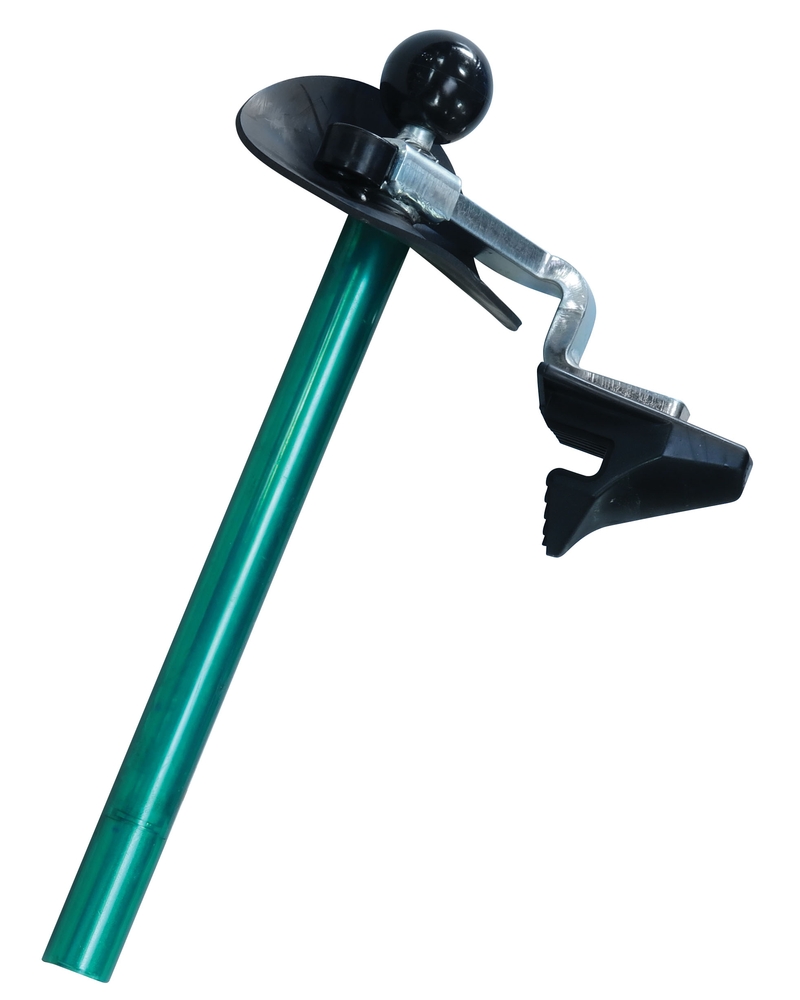

• Łyżka montażowa
• Prędkość obrotowa stołu 0-15 obr/min
• Moc 0,75 kW
• Zasilanie 220/240 V (50/60 Hz) - 1 fazowy
• waga: 370 kg (380 kg - wersja ITD)
•
• Możliwe warianty montażownicy w zależności od dodatkowego wyposażenia:
  • RAV - G8945D.26 - bez ramienia pomocniczego, bez windy do kół, bez inflatora
  • RAV - G8945D.26S - ramię pomocnicze PLUS91AKC, inflator z manometrem sterowany pedałem, winda do kół

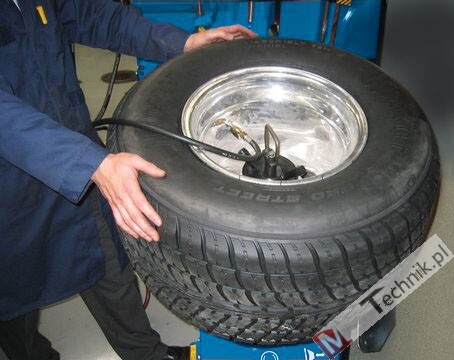

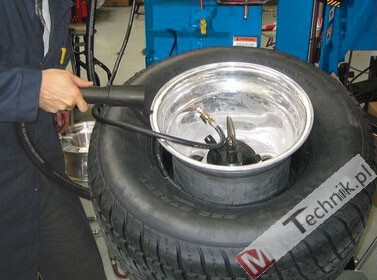

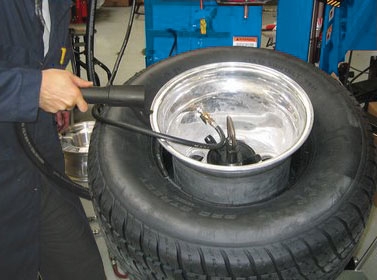

  • RAV - G8945ITD.26 - tylko inflator z manometrem sterowany pedałem, inflator uderzeniowy z butlą
  • RAV - G8945ITD.26S - ramię pomocnicze PLUS91AKC, inflator z manometrem sterowany pedałem, inflator uderzeniowy z butlą, winda do kół

Wyposażenie standardowe:

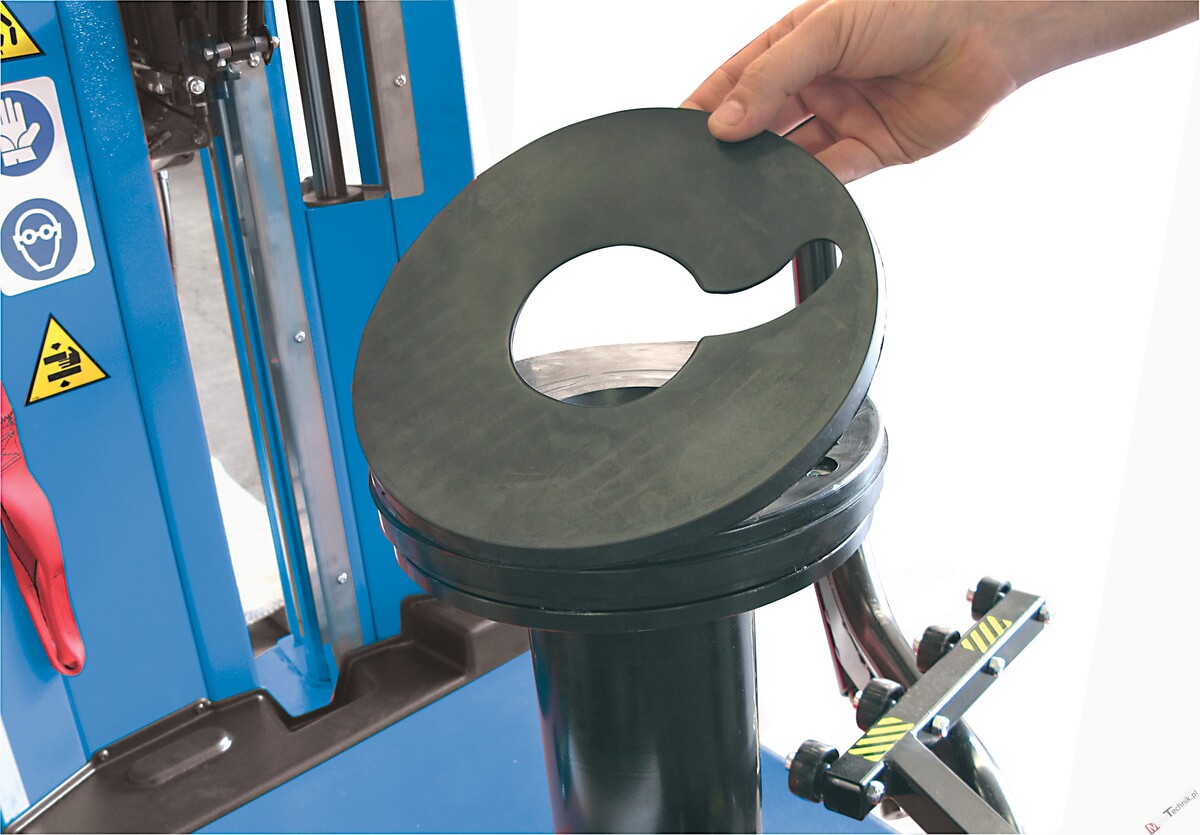

• Zestaw osłon gumowych na uchwyt
  •

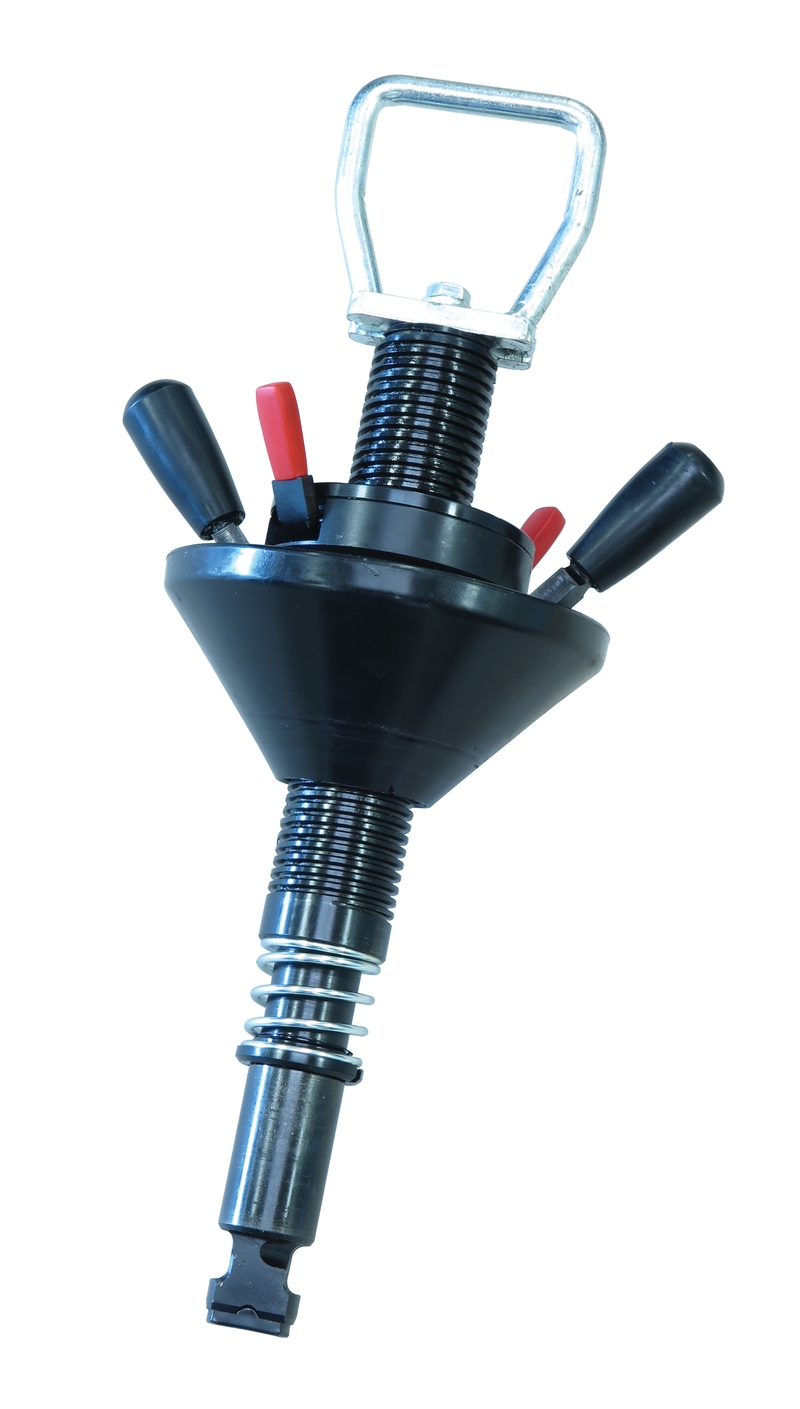

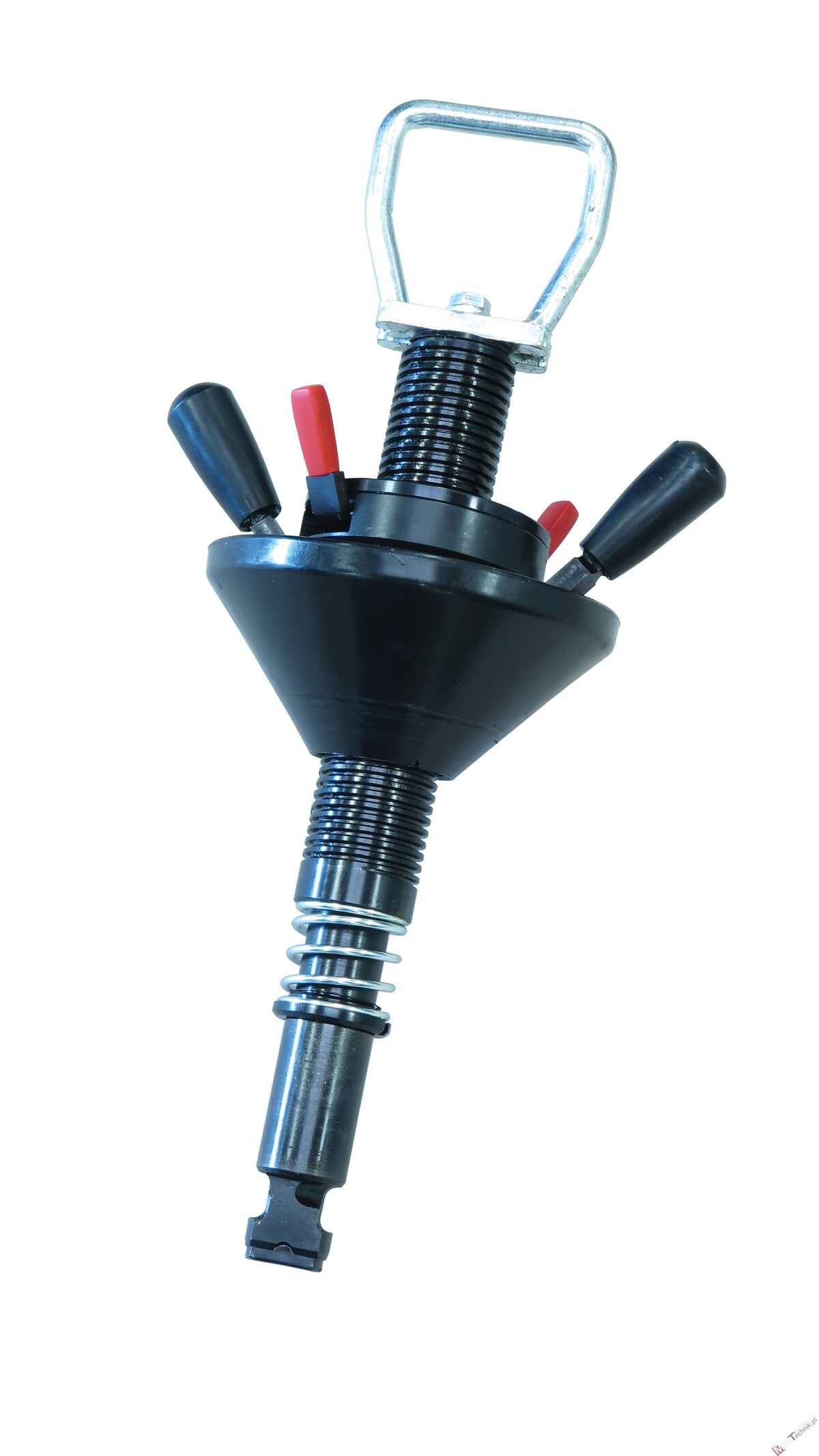

• Uchwyt szybkiego mocowania koła
  • ​
• Adapter centrujący o podwójnym przekroju stożkowym
  •

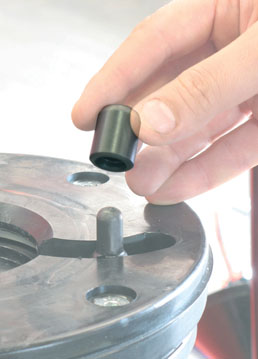

• Osłona na bolec blokujący
  •

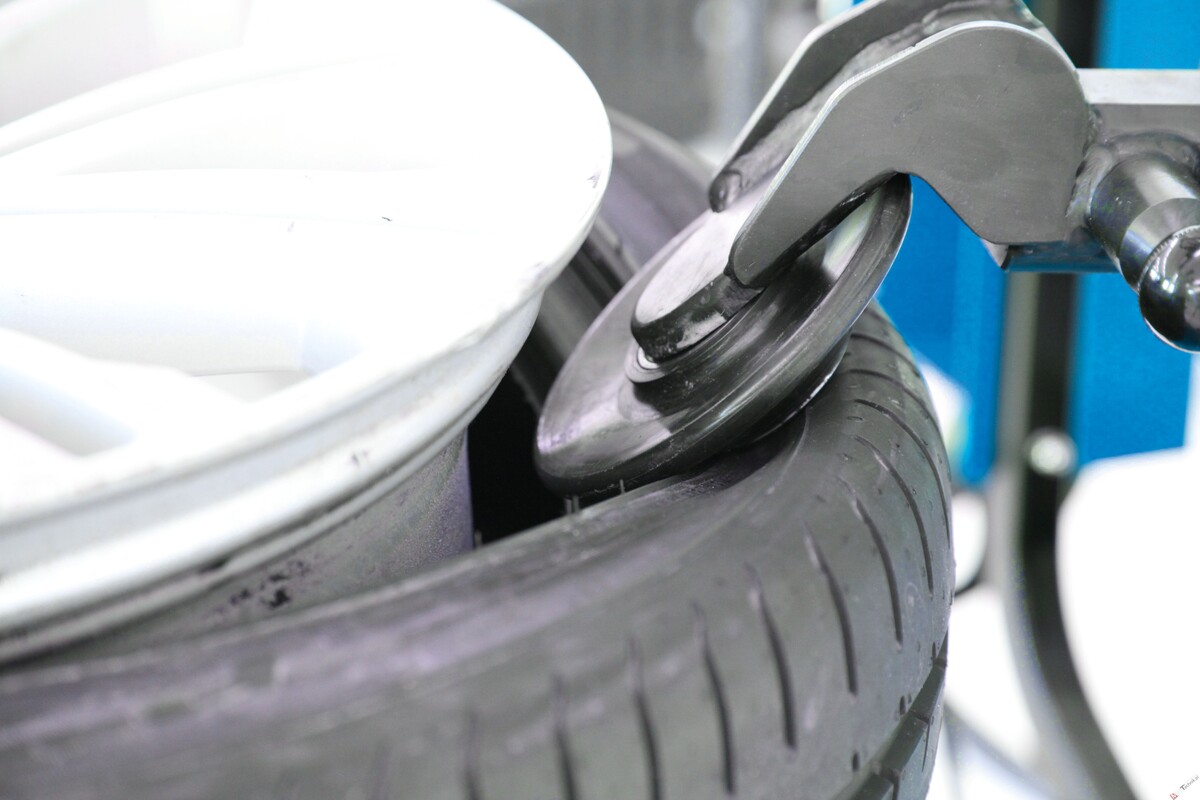

• Wałek dociskowy z systemem ciągnięcia
  •

Opcjonalne wyposażenie:

1. Dodatkowe ramię pomocnicze PLUS91AKC (dla wersji RAV-G8945D.26 / G8945ITD.26)

   •

2. Nakładka ochronna na stopkę odparacza (G800A11)

   •

3. INFLATOR zintegrowany z urządzeniem (dla wersji RAV - G8945D.26 / G8945D.26S)

   •

   •

4. Zestaw zaczepów do koł niskoprofilowych ułatwiający montaż i demontaż opon (G1000A32)

   •

5. Zestaw ułatwiający montaż/demontaż opon typu Run Flat (G800A32)
   •
6. Winda do kół (dla wersji RAV - G8945D.26 / G8945ITD.26)
   •

Wymiary:

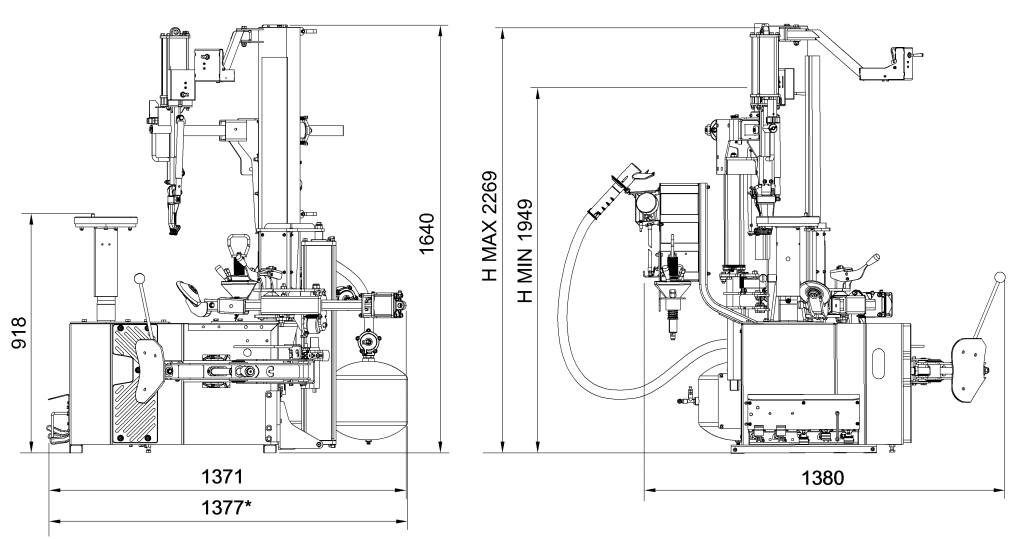

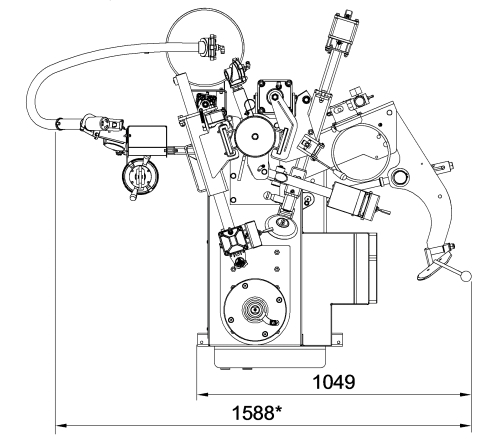

RAV - G8945D.26 / G8945.ITD.26:

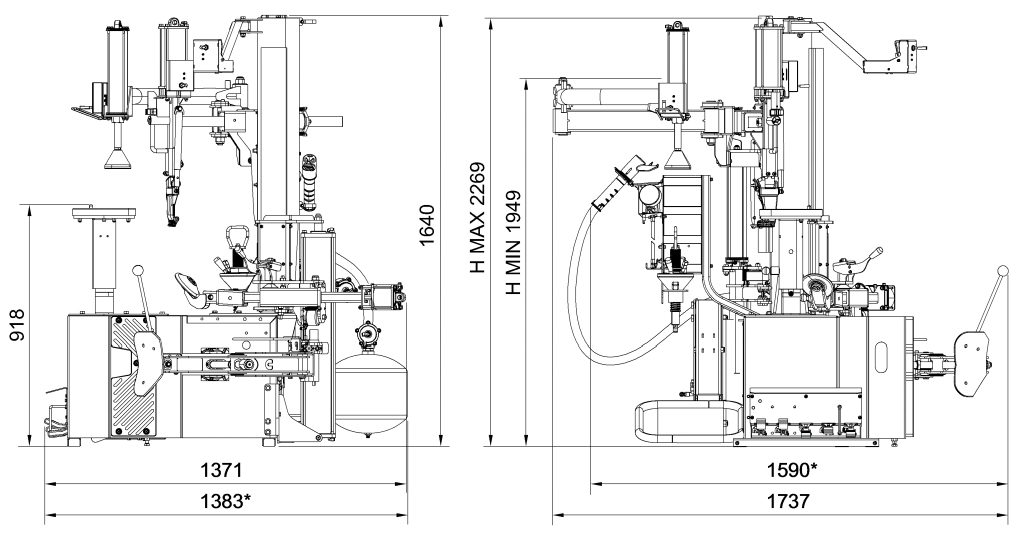

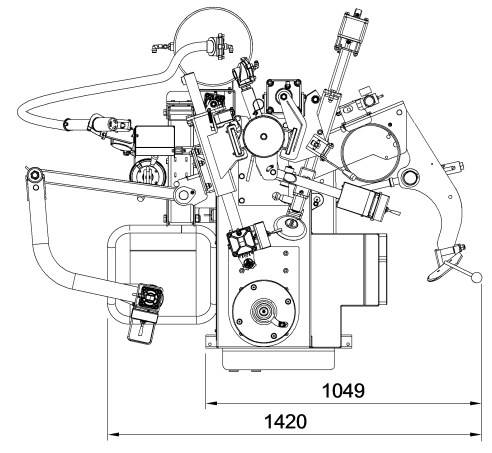

RAV - G8945D.26S / G8945.ITD.26S:

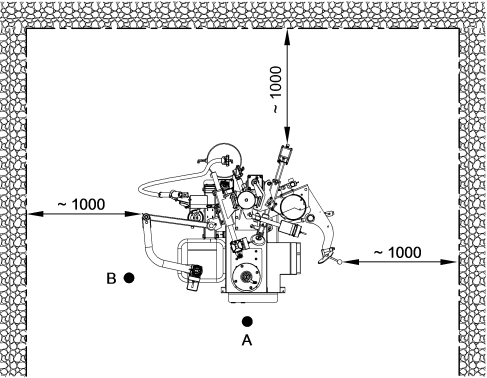

Zalecane wymiary stanowiska pracy dla tego typu montażownicy:

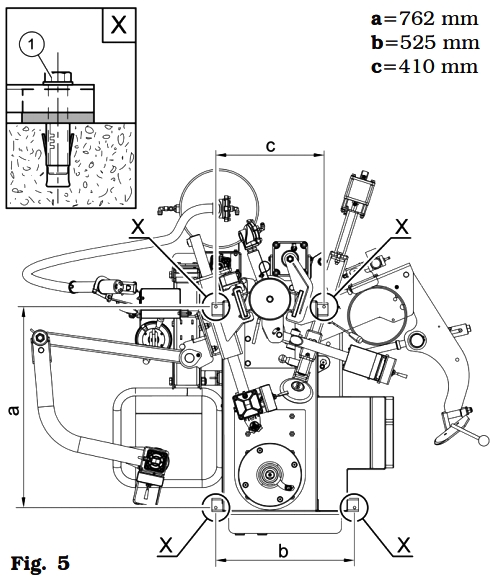

Wymiary kotwienia montażownicy:
