Tester Diagnostyczny JALTEST OHW do maszyn budowlanych

Tester Diagnostyczny JALTEST OHW (Off-Highway vehicle) do maszyn budowlanych

Zdobyte doświadczenie i wiedza pozwoliły stworzyć dedykowane urządzenie do diagnostyki maszyn rolniczych.

Możliwości programu odnoszą się zarówno dla typowych funkcji diagnostycznych jak i do dostępu do diagramów, schematów elektrycznych, danych serwisowych itd.

PRZED ZAKUPEM MOŻLIWA JEST NIEZOBOWIĄZUJĄCA PREZENTACJA  NA MIEJSCU U KLIENTA

W celu umówienia się na prezentację proszę o kontakt: +48 609 800 511

JALTEST OHW (maszyny budowlane)

Wśród obsługiwanych pojazdów znajdą Państwo takie marki jak:

• POJAZDY BUDOWLANE:
  • BAE SYSTEMS, BOSCH REXROTH, CASE CONSTRUCTION, CATERPILLAR, FIAT KOBELCO, GROVE, HITACHI, JOHN DEERE, KOMATSU, LIEBHERR, NEW HOLLAND CONSTRUCTION, TERBERG, TEREX – DEMAG, VOLVO CONSTRUCTION, XCMG…
• POJAZDY CZYSZCZACE I UTRZYMANIA DRÓG:
  • ASH, AUSA, EUROVOIRIE, MATHIEU-YNO, RAVO
• SILNIKI STACJONARNE:
  • CATERPILLAR, CUMMINS, DEUTZ, IVECO-FPT, KUBOTA, MAN, MERCEDES-BENZ, MTU, PERKINS, SCANIA, SISU, VOLVO PENTA

Jaltest daje dostęp do standardowej diagnostyki pojazdu jak i również pozwala na aktywację TRYBU EXPERT, dzięki czemu można mieć dostęp do bardzo zaawansowanych ustawień, kalibracji, aktywacji i adaptacji elementów pojazdu

Ponadto posiada funkcje wzbogacającą diagnostykę, takie jak np.:

• Rozpoznawanie systemów i automatyczne skanowanie każdego z nich, w wyniku czego dostajemy pełny raport błędów.
• Masz nietypowy pojazd ? Nie ma problemu. Możesz stworzyć  indywidualną „markę”, poprzez zgrupowanie określonych systemów w pojeździe.
• Torzenie historii pojazdu, można przechowywać całą historię diagnozowanego pojazdu np. po numerze tablic rejestracyjnych.

Daje to możliwość podejrzenia historii pojazdu i możliwość wcześniejszego wykrycia usterek.

• Dane techniczne pojazdu – bardzo bogata baza danych technicznych pojazdów.
• Troubleshooting – lista objawów, przedstawionych „krok po kroku”, które mogą występować w diagnozowanym pojeździe, oraz możliwe rozwiązania problemu.
• iParts (wyszukiwarka części zamiennych).
• Dane serwisowe pojazdu – zawiera najważniejsze dane regulacyjne np. ciśnienia wtrysku, momenty dokręcania.
• Czas napraw (szacowny czas poszczególnych naprawa).

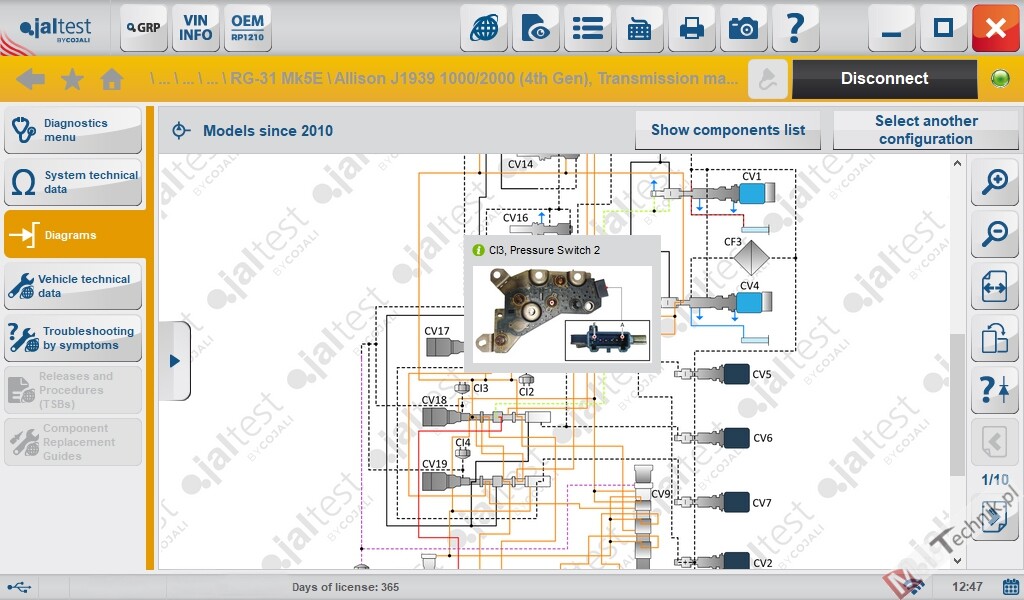

• Interaktywne schematy / diagramy – możliwość szybkiego przełączenia między schematem a np. parametrem komponentu zawartego na schemacie, czy jego lokalizacji.
• Ponadto zawiera: Bezpośredni dostęp do specjalnych funkcji, Graficzne przedstawienie wartości pomiarowych, Wirtualne instrumenty (klawiatura ekranowana).

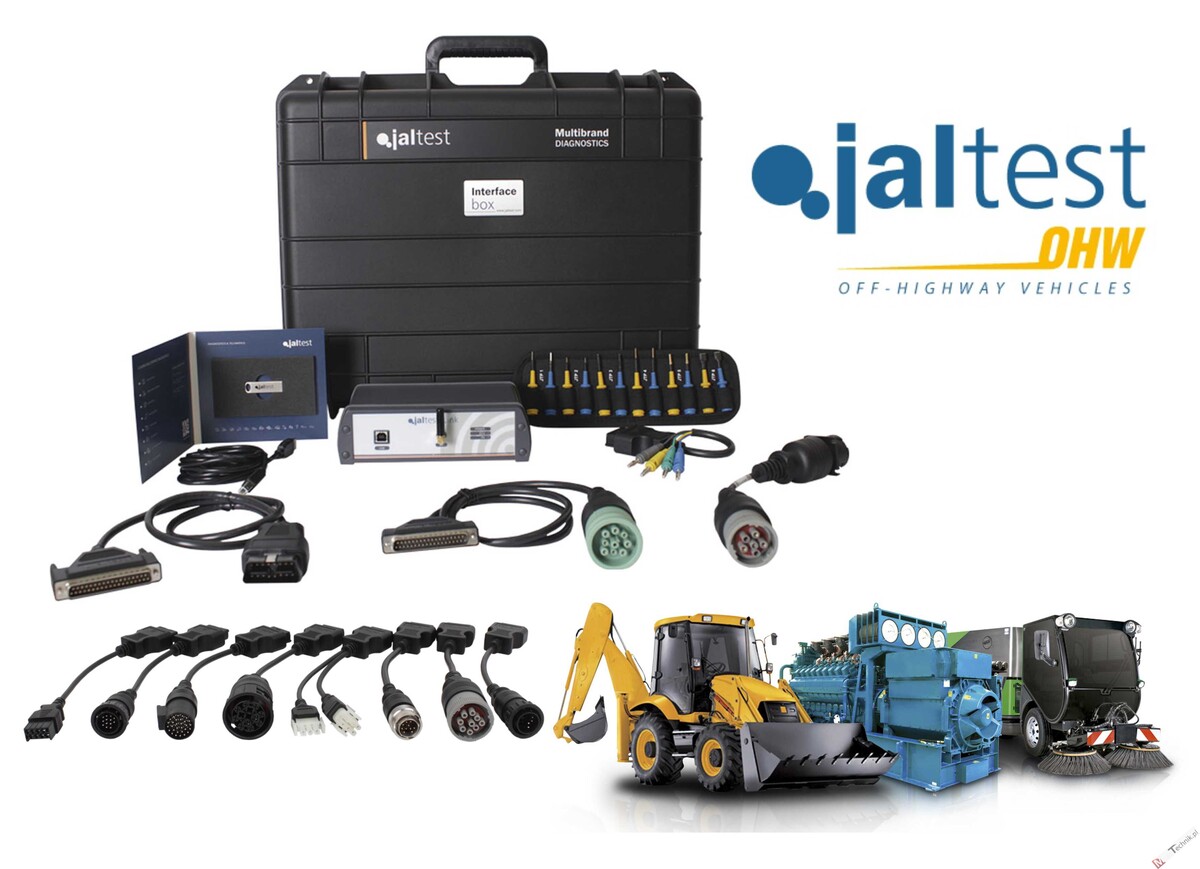

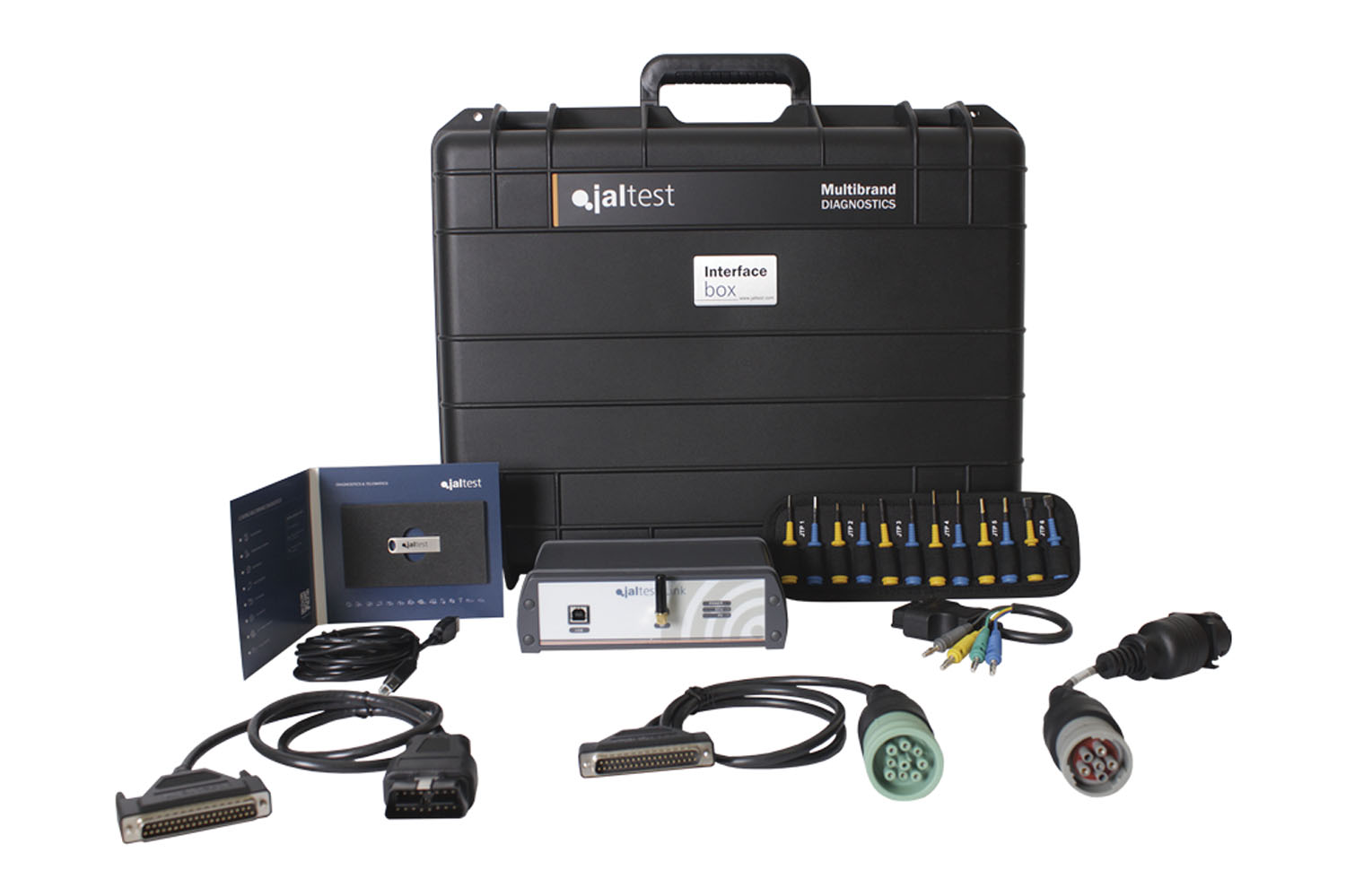

Wyposażenie zestawu JALTEST OHW:

• Interfejs JALTEST OHW kit nr ref. 29365
  • Jaltest Link Interface nr ref. 29323
  • Zestaw multipinów nr ref. JTP94
  • Kabel diagnostyczny OBD nr ref. JDC213M3
  • Kabel USB nr ref. JDC107.4
  • Walizka transportowa nr ref. 29380
• Kable do maszyn budowlanych nr ref. 29772
• Program JALTEST SOFT OHW i JALTEST INFO (oferta nie obejmuje laptopa) nr ref. 29308
• Roczna licencja na oprogramowanie JALTEST AGV nr ref. 29760
• Szkolenie podstawowe (JALTEST BASIC)
• Wsparcie techniczne

JALTEST – narzędzie diagnostyczne wielomarkowe i wielosystemowe, nieustannie rozwijane by umożliwić najbardziej zaawansowana diagnostykę w prosty i intuicyjny sposób.

Odczyt i kasowanie błędów to tylko przedsmak możliwości jakie są zawarte w JALTEST – oferuje szereg zaawansowanych funkcji diagnostycznych np.:

• Kopiowanie parametrów.
• Modyfikowanie parametrów.
• Kalibracje komponentów.
• Zmiany konfiguracji ustawień.
• Resetowanie systemów.
• Uruchomienie (test) elementów wykonawczych.
• Odczyt numeru ECU i wersji oprogramowania w nim zainstalowanego.
• Odczyt wartości mierzonych przez ECU, a także otrzymywanych poprzez CAN z innych jednostek sterujących.
• Kasowanie inspekcji.
• I wiele innych.

Dlaczego właśnie JALTEST jest najlepszym rozwiązaniem

• Pozwala na wykonanie ponad 90% funkcji podczas napraw pojazdów użytkowych.
• Bogata techniczna baza danych (niezbędnik w każdym współczesnym warsztacie).
• W przypadku naprawy pojazdu niezbędna jest kalibracja / parametryzacja.
• Niezależność od firm / osób zewnętrznych.
• Oszczędność czasu i pieniędzy dzięki własnej diagnozie/naprawie.
• Wyeliminowanie niepotrzebnych wizyt w serwisie.
• Oszczędności finansowe polegające na nie wymienianiu sprawnych części.
• Zdobywanie wiedzy i doświadczenia użytkownika.
• Możliwość świadczenia usług zewnętrznych.
• Możliwość pracy w terenie (serwis mobilny).
• Bezpieczeństwo diagnozy (tryb EXPERT).
• Lepsza kontrola i zarządzenie własną flotą pojazdów.
• Prosty i intuicyjny.
• Uniwersalność (wielomarkowe – wielosystemowe).
• Nieustannie rozwijany od około 15 lat.

Lider wśród multibrandowych testerów diagnostycznych.

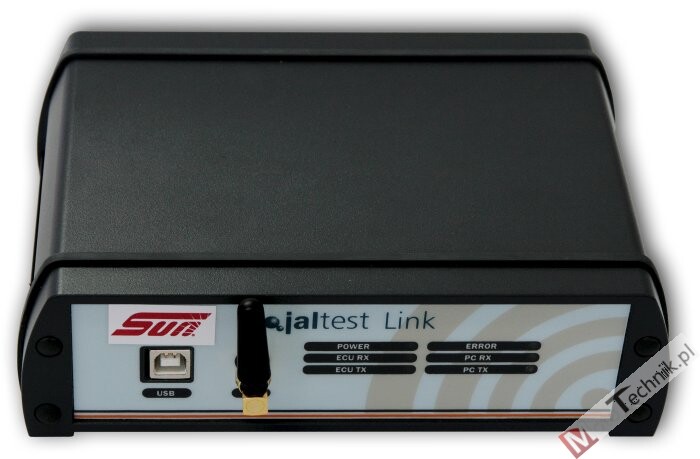

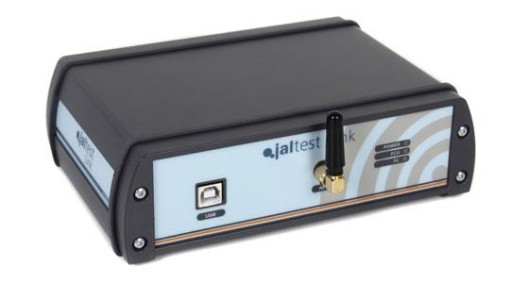

• Interfejs JALTEST PC LINK / AIR nr ref. 29323

Przenośny interfejs diagnostyczny do którego jest dedykowane oprogramowanie JALTEST SOFT OHW.

Urządzenie łączy się z jednostkami sterującymi w pojazdach po przez 37 PIN’owy port komunikacyjny (wbudowany multiplexer).

Sama komunikacja interfejsu diagnostycznego z jednostką z systemem Windows na którym jest zainstalowane oprogramowanie. Praca możliwa jest w 2 trybach: Bezprzewodowym (Bluetooth) i przewodowym (USB).

Posiada wzmocnioną konstrukcję, oraz certyfikaty: FCC, CE, RoHs.

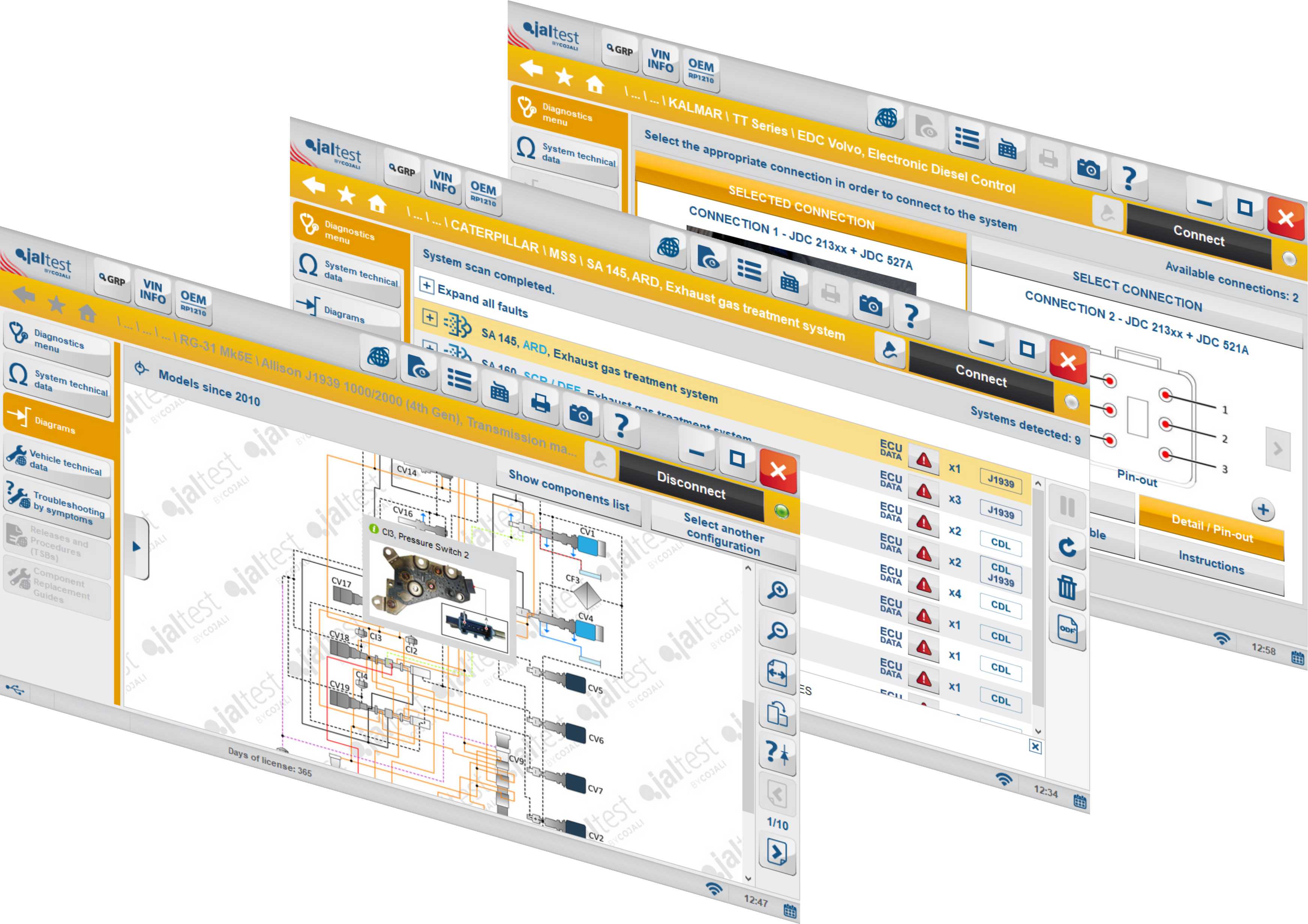

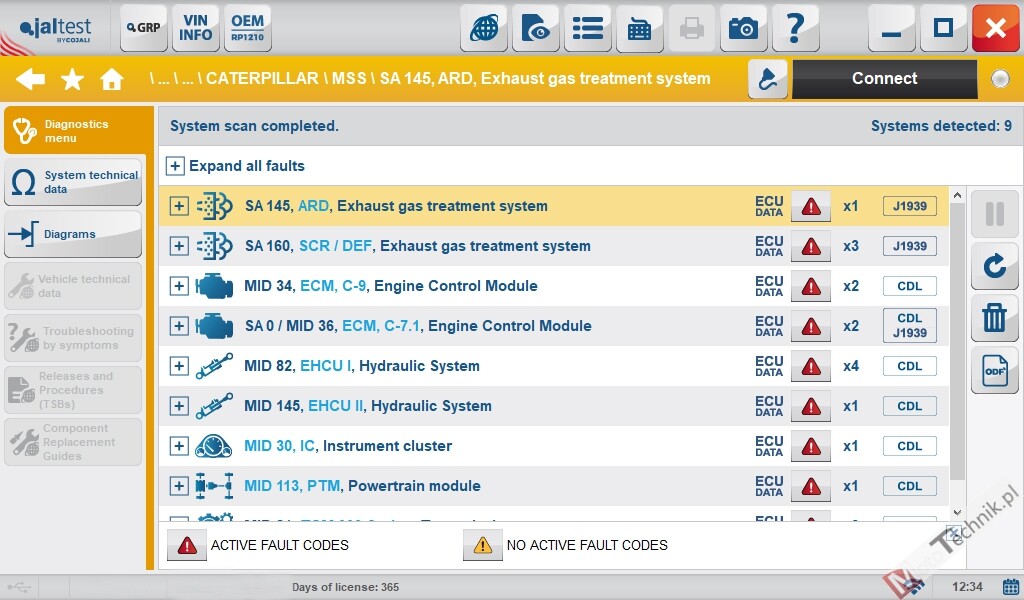

• JALTEST SOFT OHW (oprogramowanie) nr ref. 29308

Jest najbardziej intuicyjnym i kompletnym programem do diagnozy multibrandowych i multisystemowych maszyn rolniczych.

Przejrzysty interfejs pozwala szybko wybrać typ pojazdu, model i system do diagnozy.

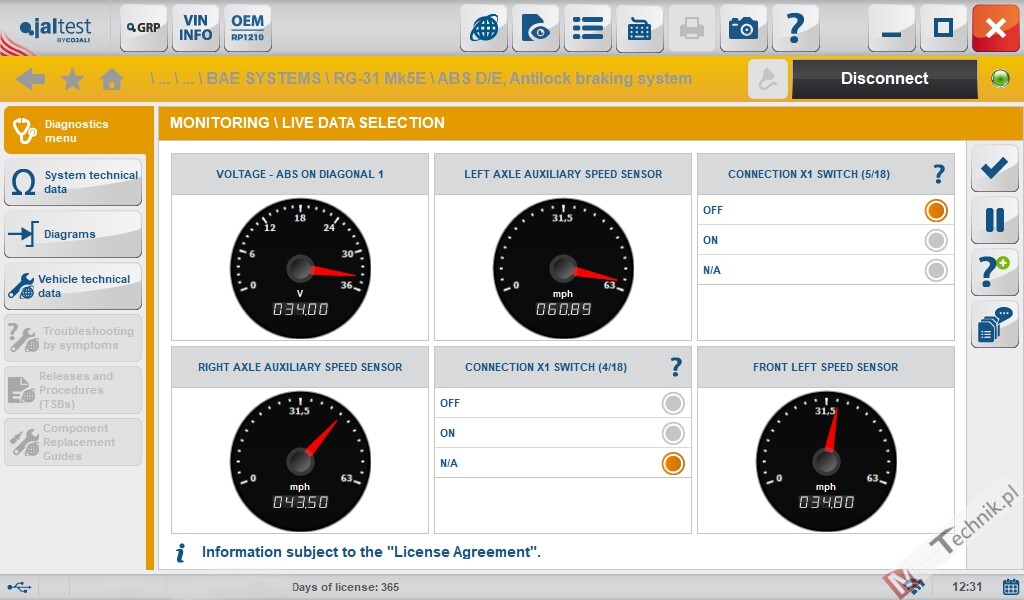

Z łatwością poruszamy się po aplikacji i pozyskujemy informacje o występujących błędach, ich opisach, częstotliwości i obecności w pojeździe. Informacje można zweryfikować poprzez skanery wartości czujników pojazdu.

W tym samym czasie możemy uzyskać informacje z jednostek przez uruchomienie komponentów i wykonywania różnych testów dostępnych w pojeździe jak np.:

• Odczyt/kasowanie błędów
• Kalibracje
• Wprowadzenie ustawień
• Uruchomienie komponentów/test elementów wykonawczych
• Parametryzacja
• Kopiowanie konfiguracji modułów hamowania/kopiowanie sterowników

Ponadto posiada zaawansowane funkcje:

• Troubleshooting (pokazanie „Krok po kroku” jak rozwiązać problem)
• GRP – zarządzenie portfelem klienta/zarządzanie floty (z funkcją synchronizacji)
• Skaner rozpoznania systemów pojazdu

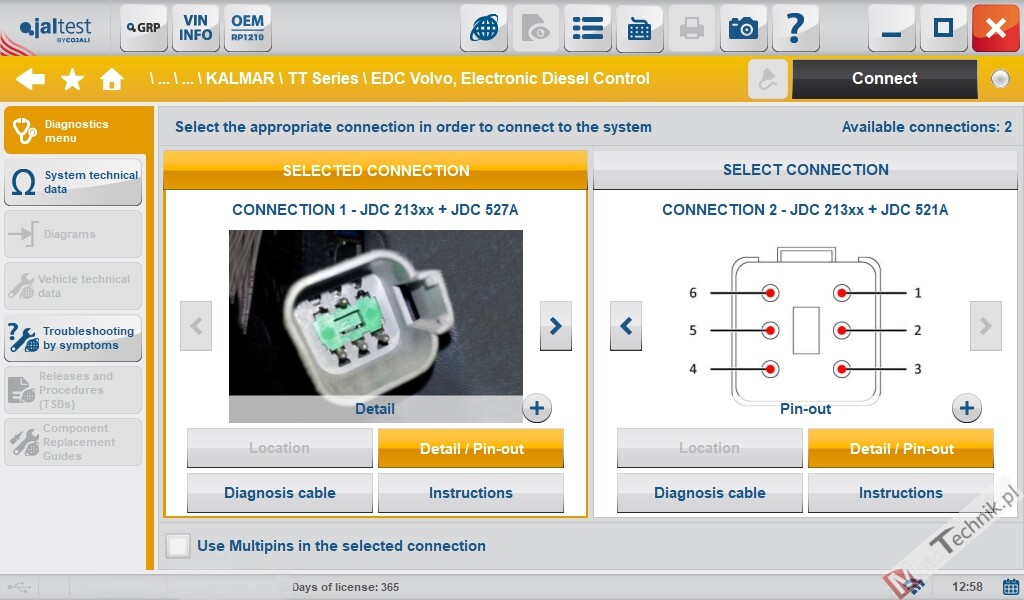

• Skuteczna lokalizacja złącz diagnostycznych
• Przejrzyste sposoby podłączenia kabli

• JALTEST INFO (oprogramowanie) nr ref. 29308

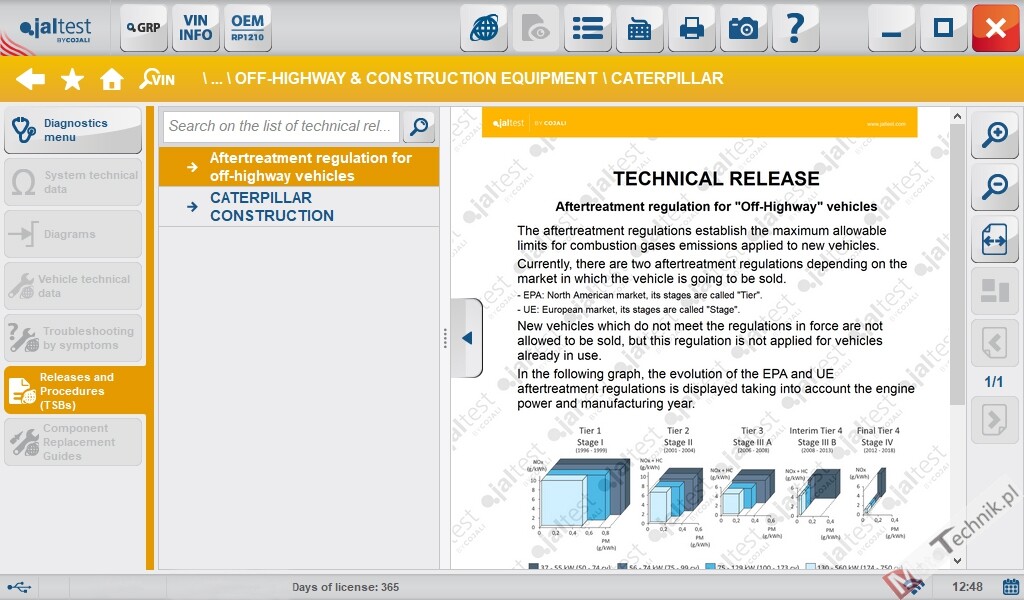

JALTEST INFO to techniczna baza danych, która zawsze jest dostępna pod ręką (pełna integralność z JALTEST SOFT OHW). Niezbędnik dla każdego warsztatu, mechanika naprawiającego pojazdy użytkowe występujące na rynku.

Dzięki niemu, nie ograniczamy się do poznania błędu, bo kiedy on został wykryty/rozpoznany – wiemy gdzie jest zlokalizowany i jak go naprawić.

Program ponadto zawiera m.in.:

• Interaktywne schematy
• Schematy elektryczne (ABS, EBS i EDC)
• Opisy techniczne schematów i podzespołów oraz parametry testowe podzespołów elektrycznych, czujników
• Dane pojazdów (nastawy, parametry, regulacje podzespołów, momenty docisku, itd.)
• Informacje o obsłudze i przeglądach
• Feedback („odpowiedź producenta” na nieznane kody błędów)
• Techniczna baza pojazdów
• Techniczna baza systemów
• Lokalizacja komponentów
• Ręczna diagnoza

• Aktualizacja oprogramowania JALTEST nr ref. 29760

Każdy użytkownik otrzymuje indywidualne konto na serwerze. Dzięki temu ma m.in. możliwość pobierania najnowszych wersji oprogramowania, instalowania lub re-instalowania czy generowania kodu EXPERT.

Producent co najmniej raz na 4 miesiące udostępnia najnowszą wersję programu. Rozszerzającą możliwości diagnostyki w poszczególnych markach i typach pojazdów oraz usprawnia pracę na już opracowanych markach. Jak również poszerzane m.in. o bazę schematów elektrycznych, danych technicznych które ułatwiających i przyspieszają pracę mechaników.

W aktualizacji jest zawarty również klucz EXPERT, daje użytkownikowi dostęp do zaawansowanych funkcji diagnostycznych np. kopiowane parametrów, modyfikowanie parametrów, kalibracje komponentów, zmiany konfiguracji ustawień, resetowanie systemów.

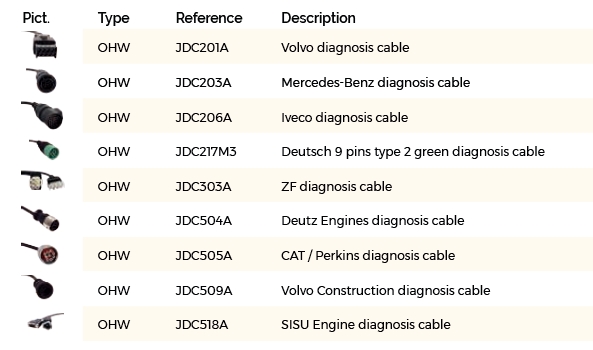

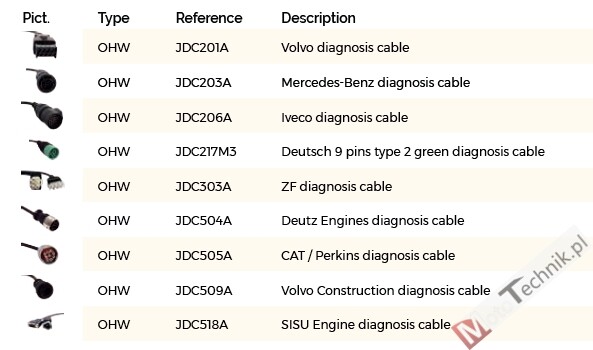

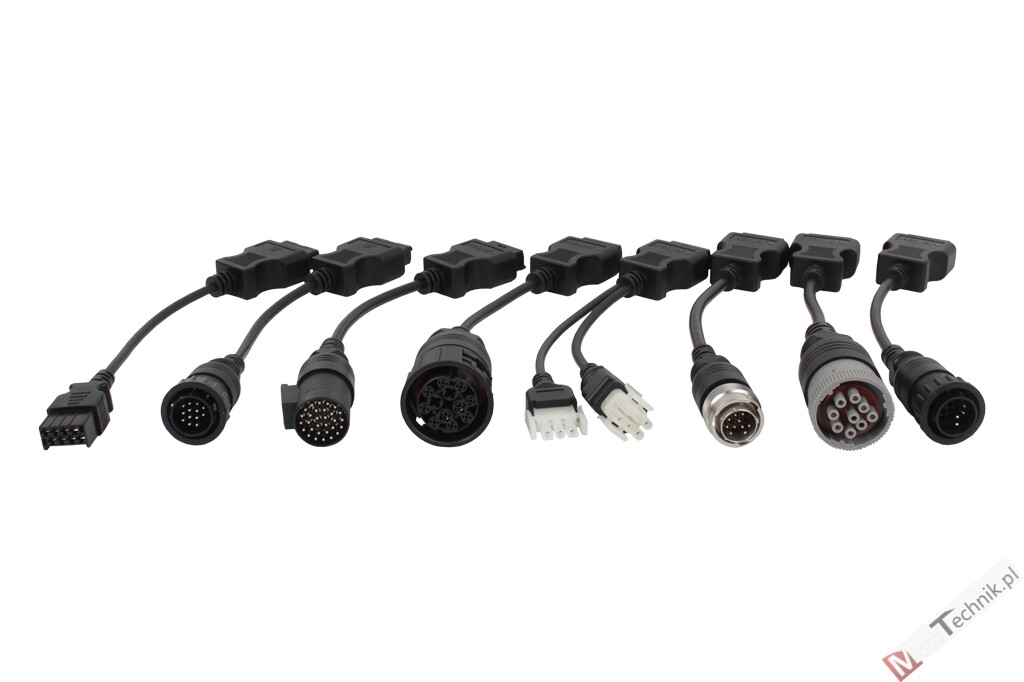

ZESTAW KABLI STANDARDOWYCH nr ref. 29772

ZAWARTOŚĆ ZESTAWU MULTIPINÓW nr ref. JTP94

•
• JTP100A – Kabel połączenia multipinów
• JTP1 – 2 szt. żółty i niebieski, wtyki prostokątne 1.7×0,6 mm
• JTP2 – 2 szt. żółty i niebieski, wtyki okrągłe O.D. 1 mm
• JTP3 – 2 szt. żółty i niebieski, gniazda okrągłe O.D 1.5 mm
• JTP4 – 2 szt. żółty i niebieski, wtyki okrągłe O.D 1.5 mm
• JTP5 – 2 szt. żółty i niebieski, wtyki okrągłe O.D 3 mm
• JTP6 – 2 szt. żółty i niebieski, gniazda prostokątne 7×0,8mm
• JTP7 – 2 szt. żółty i niebieski, gniazda prostokątne 3,3×0,7mm
• JTP8 – 2 szt. żółty i niebieski, wtyk okrągłe O.D. 3,5 mm
• JTP9 – 2 szt. żółty i niebieski, wtyk okrągłe O.D. 4 mm
• JTP10 – 2 szt. żółty i niebieski, wtyki okrągłe O.D. 4mm
• JDC10AM2 – Pomocniczy kabel zasilania za pomocą żabek
• JDC20AM2 – Kabel zasilania z gniazda zapalniczki

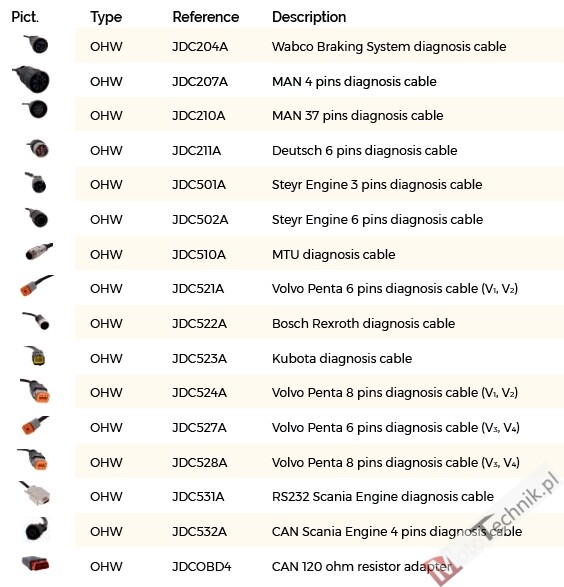

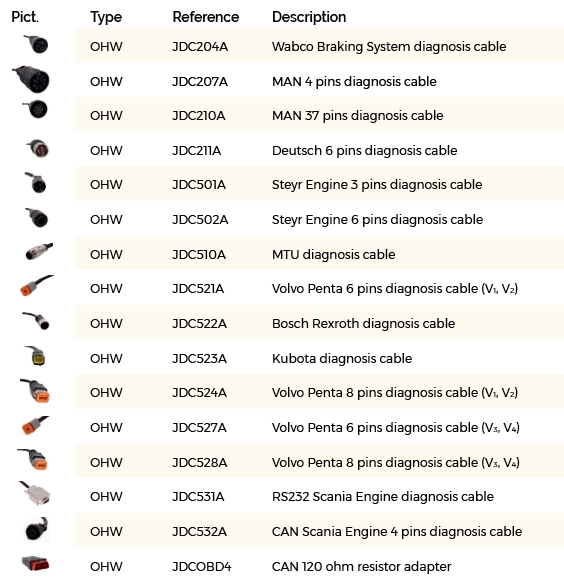

Zestaw dodatkowych kabli:

• Laptop warsztatowy - JALTEST Rugged  UK -  (Dodatkowe wyposażenie zestawu jako opcja do dokupienia osobno) nr ref. 29534

Stworzony przy współpracy Panasonic – Cojali (producent JALTEST).

JALTEST Rugged to kompaktowy, lekki laptop do pracy w warunkach warsztatowych, który został wyposażony w normy MIL-STD-810G (odporny na wstrząsy i uderzenia) oraz IP5X (ochrona przed pyłem, ochrona przed strugami wody pod ciśnieniem).

Odporność, wysoka mobilność a to wszystko połączone z wydajnymi podzespołami pozwolą na wydają, komfortową i bezproblemową pracę.

Dane techniczne laptopa:

• Ekran TFT color HD (1366×768)
• Intel Core i5 6300U vPro (2.4 GHz)
• 8 GB RAM
• Dysk SSD 256 GB
• karta graficzna Intel Graphic 520
• Wi-Fi (ac), Bluetooth (4.1)
• 3x USB 3.0, 1x HDMI, 1x LAN, 1x Mini-Jack 3.5 DIA stereo
• Akumulator: Lithium-ion (46 Wh) czas pracy ok. 11 godz.
• Windows 10 Pro (UK)
• Wymiary: 345 x 272 x 29,8 mm
• Waga: 1.95 kg

Stacja robocza - JALTEST TROLLEY  -  (Dodatkowe wyposażenie zestawu jako opcja do dokupienia osobno) nr ref. 29112

Funkcjonalny i estetyczny wózek warsztatowy do przechowywania urządzenia JALTEST PC LINK, wyposażony w praktyczne półki i szufladę. Większa szuflada jest zamykana na klucz, dzięki czemu można spokojnie schować rzeczy wartościowe dla użytkownika.

Podstawa wyposażona jest w kółka obrotowe do wygodnego przemieszczania.
