RAVAGLIOLI KPS 306 HE (KARDAN)

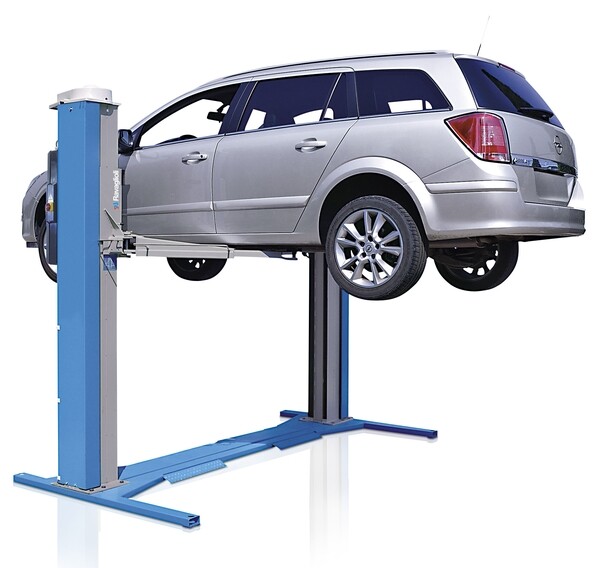

Podnośnik dwukolumnowy, śrubowy, elektro-mechaniczny RAVAGLIOLI KPS 306 HE łączony z dołu ramą, przeznaczony do podejmowania pojazdów osobowych, SUV, terenowych i dostawczych o masie do 3200 kg.

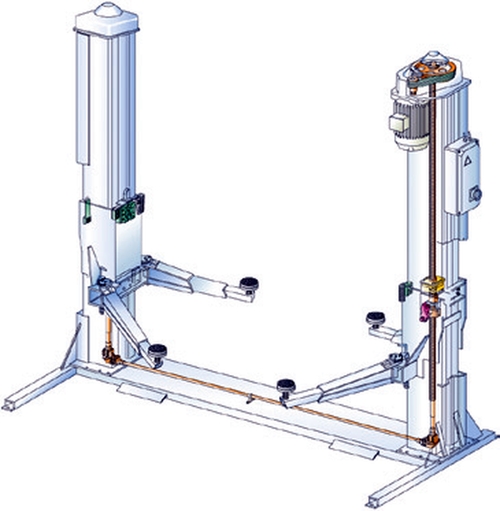

Podnośnik posiada elektroniczną synchronizację wózków. Wyposażony jest w 2 trzyczęściowe i 2 dwuczęściowe ramiona nośne oraz w automatyczny system smarowania śrub. W podnośniu przekazanie napędu na drugą kolumnę odbywa się za pomocą wału napędowego (Cardana) pomiędzy przekładniami stożkowymi wypełnionymi olejem i nie wymagającymi konserwacji. Podnośnik wyposażony w dodatkową dolną ramę, która pełni funkcję podpór co umożliwia ustawienie go na słabszej posadzce.

Cechy:

• Dolna rama umożliwiająca ustawienie podnośnika na słabszej posadzce
• Nakrętka główna i nakrętka bezpieczenstwa wykonana są brazu dzięki czemu mają duża wytrzymałość i bezpieczenstwo
• Śruby walcowane zapewniające długą żywotność
• Nakrętka z systemem samosmarujacym
• Automatycznie blokowane i odblokowywane ramiona
• Napęd przenoszony na druga kolumnę poprzez wał Kardana
• Silniki z zabezpieczeniem przeciwko przegrzaniu
• Minimalna wysokość ramion dla podejmowanego pojazdu 100 mm
• Asymetryczne ramiona

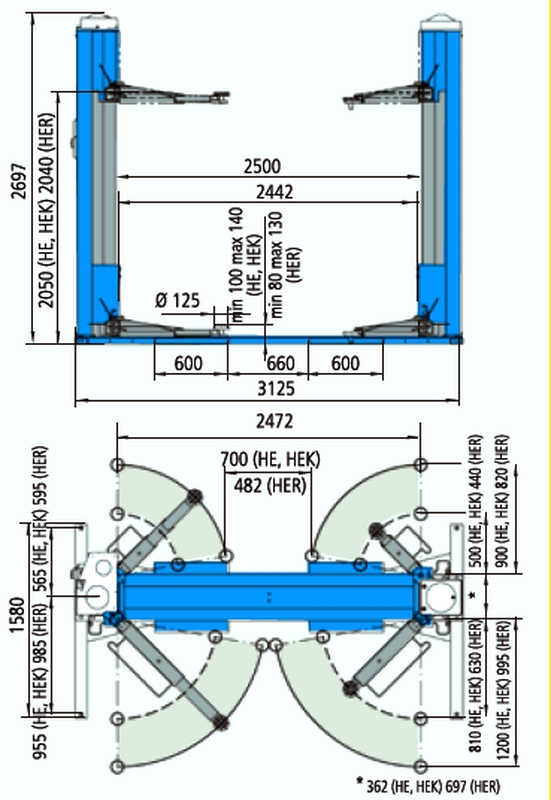

KPS 306 HE (wymiary)

Podnośnik występuje w następujących wersjach:

1. KPS 306 HE (2 ramiona trójstopniowe i 2 ramiona dwustopniowe) - udżwig do 3200 kg. Wysokość podejmowania pojazdów = 100 mm (inna wersja podnośnika = KPS 305 HE = o udźwigu do 2700 kg)

   •

2. KPS 306 HEK (2 ramiona trójstopniowe i 2 ramiona dwustopniowe -  ramiona wyposażone w szybkozłączkę do wymiany adaptera) - udżwig do 3200 kg. Wysokość podejmowania pojazdów = 100 mm. (inna wersja podnośnika = KPS 305 HEK = o udźwigu do 2700 kg)

   • ​​

3. KPS 306 HER (2 ramiona trójstopniowe i 2 ramiona dwustopniowe -  ramiona w podnosniku są obniżone, aby móc podejmować pojazdy o niskim zawieszeniu) - udżwig do 3200 kg. Wysokość podejmowania pojazdów = 80 mm.

​

Fundament:

Pod podnośnik wymagany jest jednolity fundament  o min. grubości 150 mm wykonany w klasie  B 25.

Grubość warstwy nawierzchniowej w przypadku posadzki wykonanej np. z jastrychu, płytek, powłoki z tworzywa sztucznego itp., nie powinna przekraczać 50 mm. Głębokość zagłębienia kotwy w warstwie betonowej fundamentu powinna wynosić  min. 110 mm.

Wymiary płyty fundamentowej: 4000 mm x 1500 mm.
