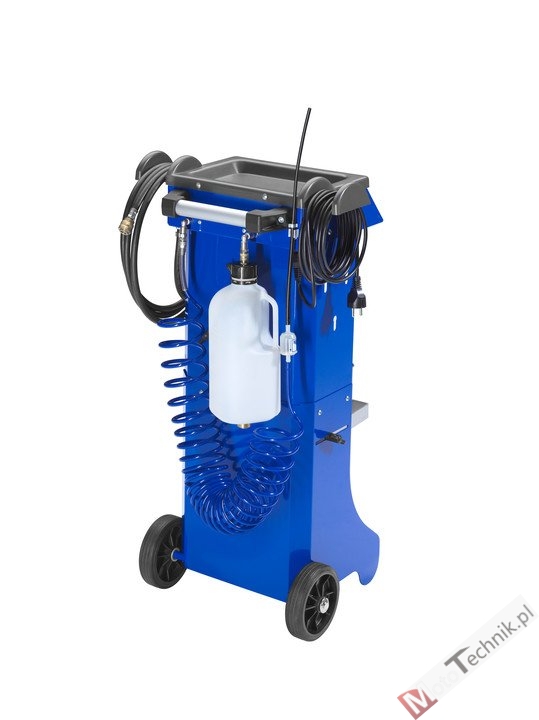

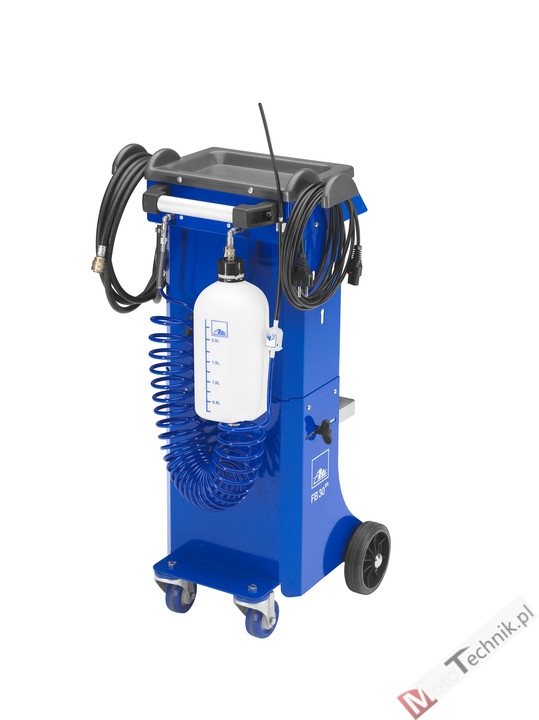

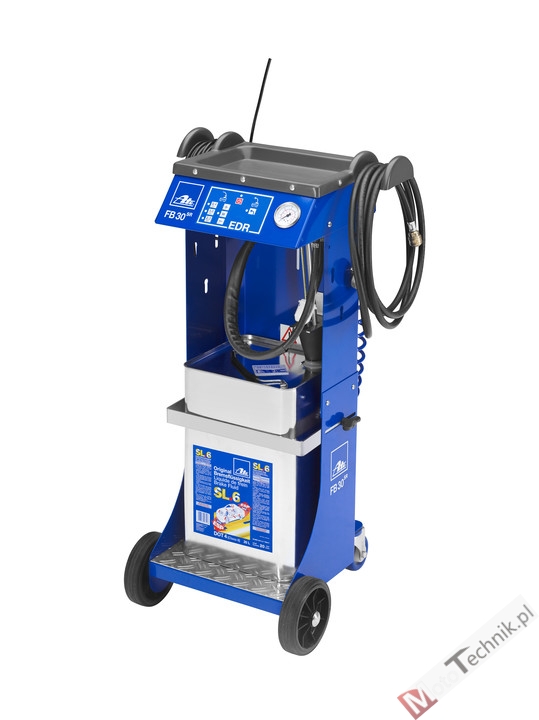

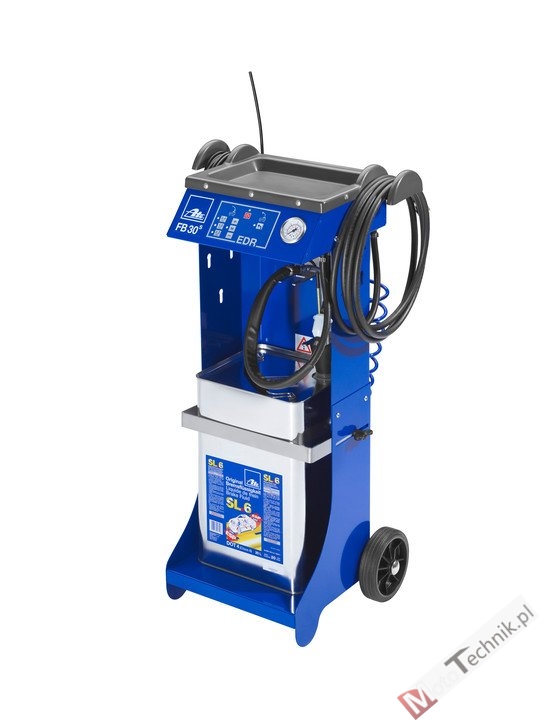

ATE - 30L Urządzenie odpowietrzające do hamulców FB30 S / SR

ATE - Urządzenie odpowietrzające do hamulców FB30 S / FB30 SR o pojemności 30l ze zintegrowanym zespołem odsysającym

Wymiana płynu hamulcowego w nowoczesnych samochodach z elektronicznym systemem hamulcowym wymaga zastosowania nowoczesnych urządzeń serwisowych. Dzięki innowacyjnej technologii "elektronicznej regulacji ciśnienia" (EDR) ze zmiennymi i zdefiniowanymi poziomami ciśnienia oraz zintegrowanemu układowi odsysającemu nowe urządzenie ATE FB30 S / SR wyznacza nowe standardy wśród urządzeń do napełniania i odpowietrzania hamulców.

Centralnie ulokowane, ergonomiczne pole obsługi pozwala na regulowanie pracy ATE FB30 S / SR między funkcją odsysania i napełniania/odpowietrzania. Lampki sygnalizacyjne wskazują wybraną funkcję. Wszystkie funkcje są przejrzyście ułożone na polu obsługi.

Do napełniania, płukania i odpowietrzania instalacji hamulcowej dostępne są trzy poziomy ciśnienia:  0,4/1,0/2,2 bara. Dodatkowo do dyspozycji jest funkcja ciśnienia zmiennego w zakresie 0,4–3,5 bara. Wybrany poziom ciśnienia można przy tym kontrolować za pomocą manometru.

Współczesne płyny hamulcowe o niskim poziomie lepkości stawiają urządzeniom do napełniania i odpowietrzania hamulców wysokie wymagania. Przy tworzeniu ATE FB30 S / SR szczególną wagę przyłożono do bezpiecznego funkcjonowania ze wszystkimi popularnymi płynami hamulcowymi DOT3 i DOT4. Urządzenie do napełniania i odpowietrzania ATE FB30 S / SR pracuje bezpośrednio z 5-, 20- i 30-litrowych pojemników na płyn hamulcowy, które są bezpiecznie montowane za pomocą pałąka. Koniec z czasochłonnym przelewaniem płynu hamulcowego. Oprócz pojemników na płyn hamulcowy ATE można stosować również inne dostępne na rynku pojemniki. Specjalny uchwyt zapewnia bezpieczne zamocowanie lancy ssącej w pojemniku. Gumowy stożek uszczelniający zintegrowany z zaworem odpowietrzającym dopuszcza do pojemnika powietrze tylko wówczas, gdy płyn hamulcowy jest pobierany. Pozwala to zapobiec niekontrolowanemu dopływowi powietrza do pojemnika. Gdy pojemnik na płyn hamulcowy jest pusty, urządzenie ATE FB30 S / SR zostaje automatycznie wyłączone, co zapewnia, że do instalacji hamulcowej nie jest wtłaczane powietrze. O konieczności zmiany pojemnika informuje wyraźny sygnał dźwiękowy i lampka sygnalizacyjna.

Profesjonalna wymiana płynu hamulcowego obejmuje również czyszczenie zbiornika wyrównawczego. W tym celu stary, zabrudzony płyn hamulcowy jest odsysany ze zbiornika wyrównawczego. Do odsysania zużytego płynu hamulcowego wykorzystywana jest zintegrowana, niezależna i wyjątkowo trwała pompa. Dzięki rozciągającemu się (ok. 3 metry) spiralnemu wężowi i długiej lancy ssącej w prosty sposób można opróżnić nawet trudno dostępne zbiorniki wyrównawcze. Filtr wbudowany w wąż ssący chroni pompę ssącą przed grubszymi zanieczyszczeniami. Odessany płyn hamulcowy jest zbierany w przezroczystej butli zbiorczej o pojemności 2,2 litra. Butla ta jest dostosowana do systemu utylizacji ATE i dzięki temu można ją bez problemu opróżniać. Możliwe jest również opróżnianie butli w konwencjonalny sposób przez zakrętkę.

Specjalna płyta podstawy zapobiega nieładnym rysom powodowanym przez pojemnik płynu hamulcowego.
Z boku ATE FB30 S / SR umieszczone są praktyczne uchwyty na wąż napełniający i kabel sieciowy, a po każdej stronie po trzy uchwyty na nakładki odpowietrzające. Na urządzeniu znajduje się praktyczna taca do odkładania niewielkich części i narzędzi. Duże koła z przodu oraz koła samonastawne z tyłu w połączeniu z ergonomicznym uchwytem zapewniają wygodne i bezpieczne ustawianie urządzenia ATE FB 0 S / SR, również z pełnym 30-litrowym pojemnikiem. Urządzenie ATE FB30 S / SR dostarczane jest z nakładką odpowietrzającą nr 20 (nakładka europejska).

1. Szybka i efektywna praca dzięki stałym poziomom ciśnienia
2. Możliwość ręcznego wyboru poziomu ciśnienia w zależności od zastosowania w zakresie 0,4–3,5 bara
3. Dostosowane do wszystkich popularnych systemów hamulcowych i sprzęgających
4. Odsysanie zużytego płynu hamulcowego
5. Dostosowane do pracy z wszystkimi typowymi wartościami napięcia sieciowego
6. W dostawie dostępne różne krajowe kable sieciowe
7. Stałe ciśnienie robocze dzięki wykorzystaniu systemu elektronicznej regulacji ciśnienia EDR
8. Nadaje się do płynów hamulcowych o niskiej lepkości
9. Możliwość stosowania różnych pojemników na płyn hamulcowy
10.  Płyta podstawy chroniąca przed rysami
11. Automatyczne zatrzymanie pracy z sygnałem ostrzegawczym przy pustym pojemniku
12. Lampki sygnalizacyjne wskazujące różne tryby pracy
13. Uchwyty na kabel sieciowy, wąż napełniający i sześć nakładek odpowietrzających
14. Cztery koła, z czego dwa samonastawne (model SR)

Model: FB30 S - nr: 740313

Model FB30 SR - nr: 740314

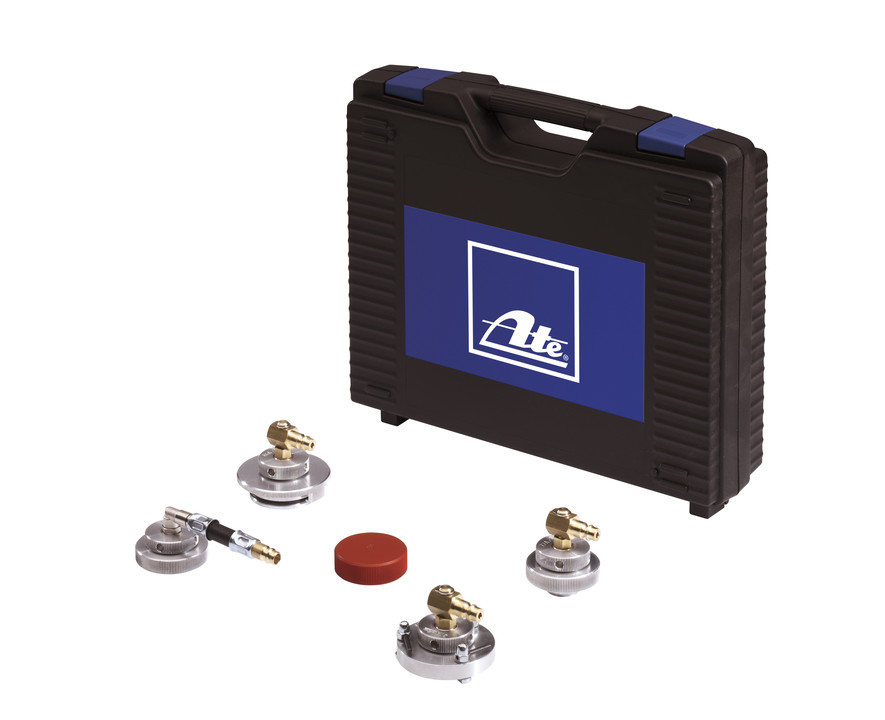

1. Nakładki odpowietrzające (zestaw Plus - nr: 740296):
   • Zestaw adapterów ATE na zbiorniczek wyrównawczy zawiera cztery najważniejszych adapterów do pojazdów azjatyckich jak. Nakładki tego zestawu pasują do większości marek pojazdów azjatyckich. W przejrzysty sposób przechowywane w praktycznej walizeczce, są one w każdej chwili gotowe do użycia. Cztery najważniejszych nakładek odpowietrzających do pojazdów azjatyckich jak i dodatkowy zaślepka do zbiorniczka wyrównawczego.
   •

   • Zestaw zawiera:

     • Walizka
       Adaptery:
       Nr. 31A = 03.9302-0935.2 / 740285
       Nr. 61A = 03.9302-0923.2 / 740116
       Nr. 77A = 03.9302-0938.2 / 740220
       Nr. 86A = 03.9302-0946.2 / 740235
       Zaślepka do zbiorniczka wyrównawczego:
       Nr. 67 = 03.9302-0784.2 / 740071

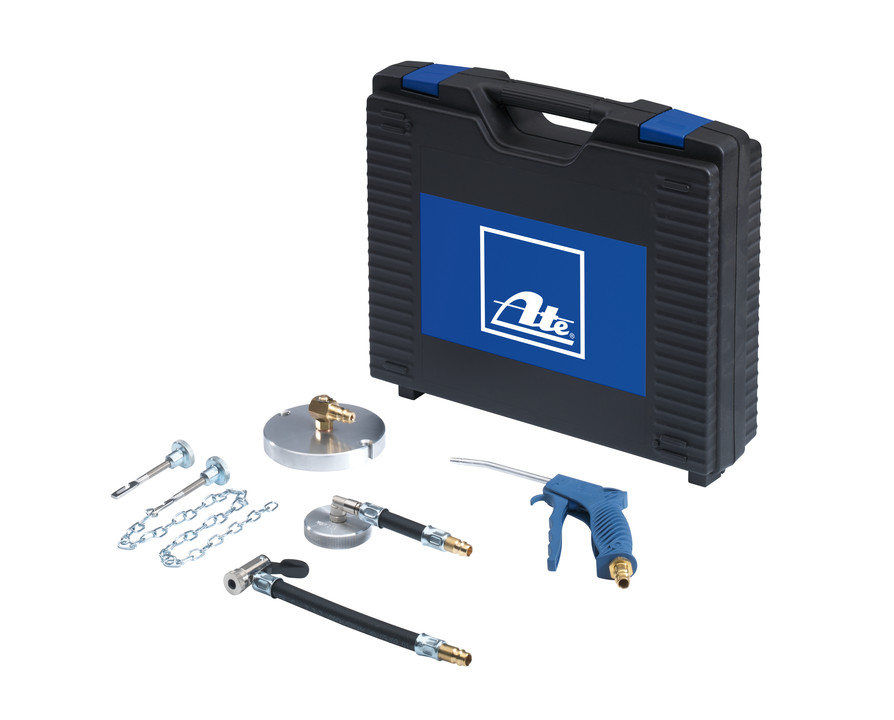

2. Nakładki odpowietrzające (zestaw STD - nr: 740271):
   • Zestaw adapterów ATE na zbiorniczek wyrównawczy zawiera pięć najważniejszych adapterów standardowych jak i dodatkowy wąż do odpowietrzania w odwrotnym kierunku. Nakładki tego zestawu pasują do więkrzości marek pojazdów. W przejrzysty sposób przechowywane w praktycznej walizeczce, są one w każdej chwili gotowe do użycia. Pięć najważniejszych adapterów standardowych w jednym zestawie. Przejrzysty sposób przechowywania w praktycznej walizeczce.
   •
   • Zestaw zawiera:

     • Walizka
       Adaptery:
       Nr. 50S = 03.9302-0927.2 / 740120
       Nr. 55A = 03.9302-0906.2 / 740097
       Dodatkowy wąż:
       Nr. 67 = 03.9302-0704.2 / 740012
       Pistolet napełniający:
       03.9302-0795.2 / 740085

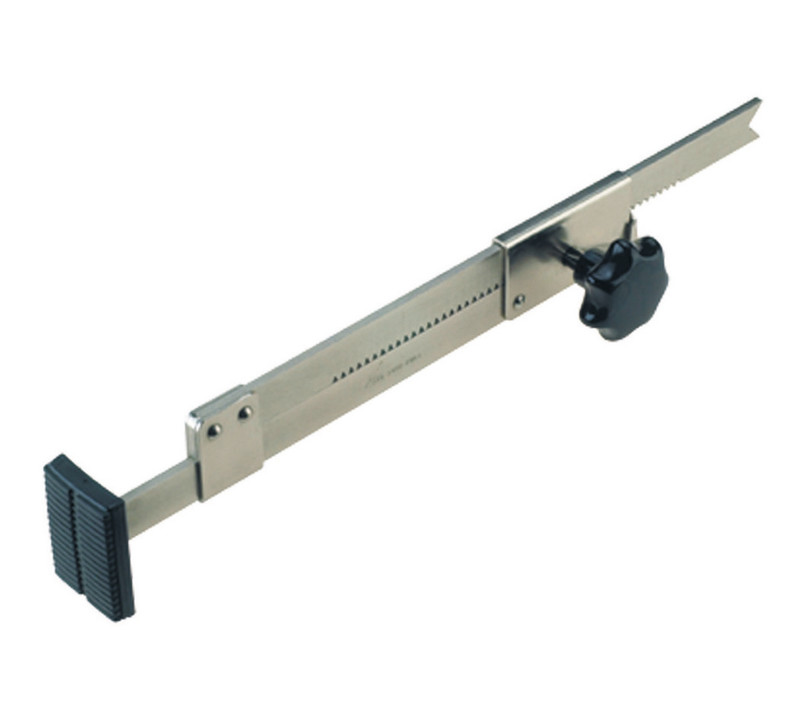

3. Blokada pedału hamulca (nr: 760032):
   • Podczas kontroli ciśnienia w hydraulicznych układach hamulcowych konieczne jest utrzymywanie stałego nacisku na pedał hamulca poprzez dłuższy czas. Również przy kontroli i nastawianiu korektorów silły hamowania konieczne jest utrzymywanie stałego nacisku na pedał hamulca.
     Idealnym przyrządem do tego celu jest blokada hamulca ATE.
     Część miękka opiera się o siedzenie, natomiast część zębata o pedał hamulca. Poprzez pokrętło nastawiana jest odpowiednia siła nacisku.
   •

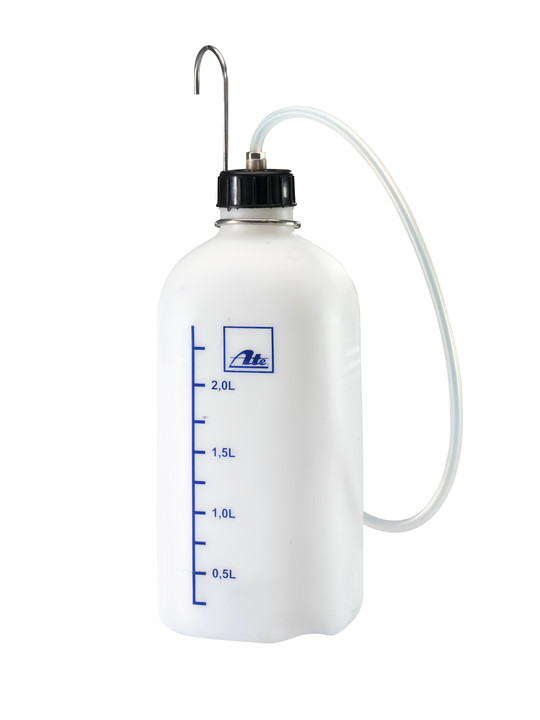

4. Butelka zbierająca (nr: 740151):
   • Butelka zbierająca ATE służy do zbierania starego płynu hamulcowego podczas wymiany płynu lub odpowietrzania układu hamulcowego. Wyposażona jest ona w przezroczysty, elastyczny wąż silikonowy. Dzięki któremu możliwe jest pewne i szczelne podłączenie do zaworów odpowietrzających o różnej średnicy. Pojemność 2,2 litra.
     Przejrzystość butelki i dobrze czytelna skala ułatwiają kontrolę ilości i jakości płynu.
   •
